适配9mm与38super规格的液压弹头压力装置

　　在轻武器弹药复装、小型五金件压装的作业场景里，这类适配特定规格弹头的液压压装设备，是小型工坊、复装爱好者群体里实用性极强的工装设备。不同于工业级大型压力机的大吨位冗余设计，这款设备的核心执行单元直接采用成熟的手动液压千斤顶作为动力源，省去了独立液压站、电控系统的复杂配置，整体结构紧凑，不需要外接动力源，在无供电的户外作业场景、小型工作台面上都能直接部署使用。

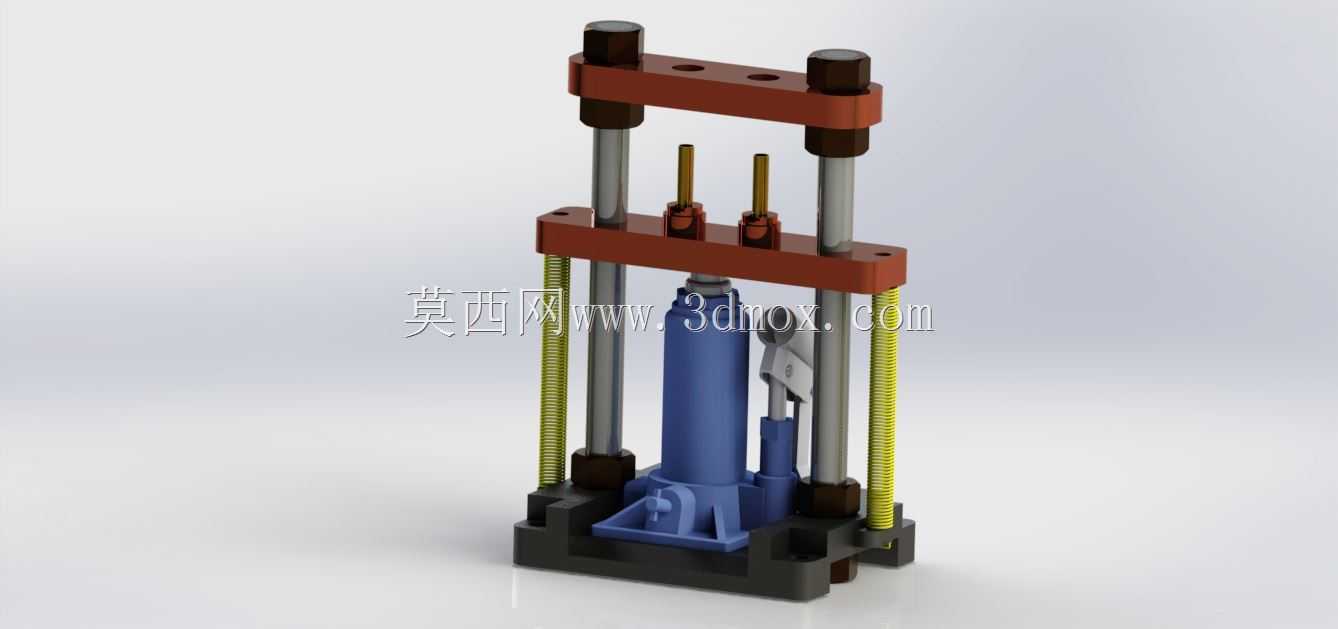

　　从结构布局来看，设备采用双导柱加立式框架的承载设计，底部是一体化的铸铁安装基座，基座预留了千斤顶的定位安装槽，直接将标准手动液压千斤顶卡入槽内即可完成动力单元的固定，不需要额外制作复杂的连接法兰，后期维护更换千斤顶时也能快速拆装。四根立式承载构件里，两根是磨光的实心导柱，负责上下活动横梁的运动导向，导柱上下端分别与顶部固定横梁、底部基座通过锁紧螺母刚性连接，保证框架整体的抗侧弯刚度；另外两根是带梯形螺纹的调节丝杠，配合锁紧螺母可以调整上部固定横梁的安装高度，适配不同长度规格的压装工件，调整时只需要松开横梁两侧的锁紧螺母，旋转横梁到目标高度后重新锁死即可，不需要拆解整体框架。

　　活动横梁的导向孔内镶嵌了自润滑铜套，沿着两根实心导柱上下滑动，铜套与导柱的配合间隙控制在0.02mm以内，避免压装过程中活动横梁出现偏摆，保证压头的下压同轴度，防止压装时弹头歪斜损伤弹壳口部。压装工位设置在千斤顶的顶杆与活动横梁之间，活动横梁下方预留了标准的压头安装接口，可以根据不同规格的弹头、不同的压装需求更换对应形状的压头，本次适配的9mm与38super规格，对应的压头端面做了与弹头弧形匹配的凹面设计，压装时受力均匀，不会在弹头表面留下压痕。

　　设备的整体安装边界控制得非常紧凑，底部基座的长宽尺寸控制在200mm*180mm以内，整体高度在400mm左右，不需要占用大面积的工作台空间，普通的家用工作台、钳工台都能直接放置，基座底部预留了四个螺栓安装孔，如果需要更大的作业稳定性，可以通过螺栓将设备固定在工作台面上，避免大压力压装时设备出现移位。手动液压千斤顶的吨位选择在2吨级别，对于弹头压装这类需要小吨位精准控制的作业来说，动力储备足够，同时千斤顶本身带有的泄压阀可以控制下压速度，缓慢施压的过程中能精准控制弹头的压入深度，避免压装过深导致弹药尺寸超差。

　　从设计思路上来说，这款设备没有追求复杂的自动化功能，完全围绕实用、低成本、易维护的核心需求展开，所有结构件都采用常见的标准型材、标准件加工，导柱采用标准的磨光圆钢，横梁采用Q235钢板铣削加工成型，丝杠、螺母都是标准的梯形螺纹传动件，加工难度低，普通的金工车间就能完成所有零件的加工制作，不需要特殊的加工设备。框架的受力经过简单的力学校核，在2吨的额定压装力下，横梁的最大变形量控制在0.05mm以内，完全满足压装作业的刚度要求，不会因为框架变形导致压装精度下降。

　　实际作业过程中，操作人员只需要将装好发射药的弹壳放置在千斤顶顶部的定位座上，放上对应规格的弹头，摇动手动千斤顶的压杆，千斤顶顶杆缓慢上升，带动弹壳向活动横梁方向移动，直到弹头被压入弹壳口部到设定深度，之后打开千斤顶的泄压阀，顶杆回落，就能取出压装完成的弹药。整个操作过程不需要复杂的培训，新手也能快速上手，压装的一致性远高于手动锤击的方式，不会出现弹头歪斜、压装深度不一致的问题。除了弹药复装的场景，更换不同的压头之后，这款设备也能完成小型轴承压装、小零件过盈配合装配、小型工件校直等轻型压装作业，拓展性较强，对于小型加工坊、个人DIY爱好者来说，是一款性价比极高的通用轻型压装工装。设备的所有运动部件都没有复杂的密封件、电控元件，日常只需要定期给导柱、丝杠涂抹少量润滑脂，就能保证长期顺畅使用，故障率极低，即使出现零件损坏，也能快速采购标准件替换，不需要联系厂家定制专用配件，长期使用的维护成本几乎可以忽略。
