SCHAUBLIN车床用传动齿轮组结构设计

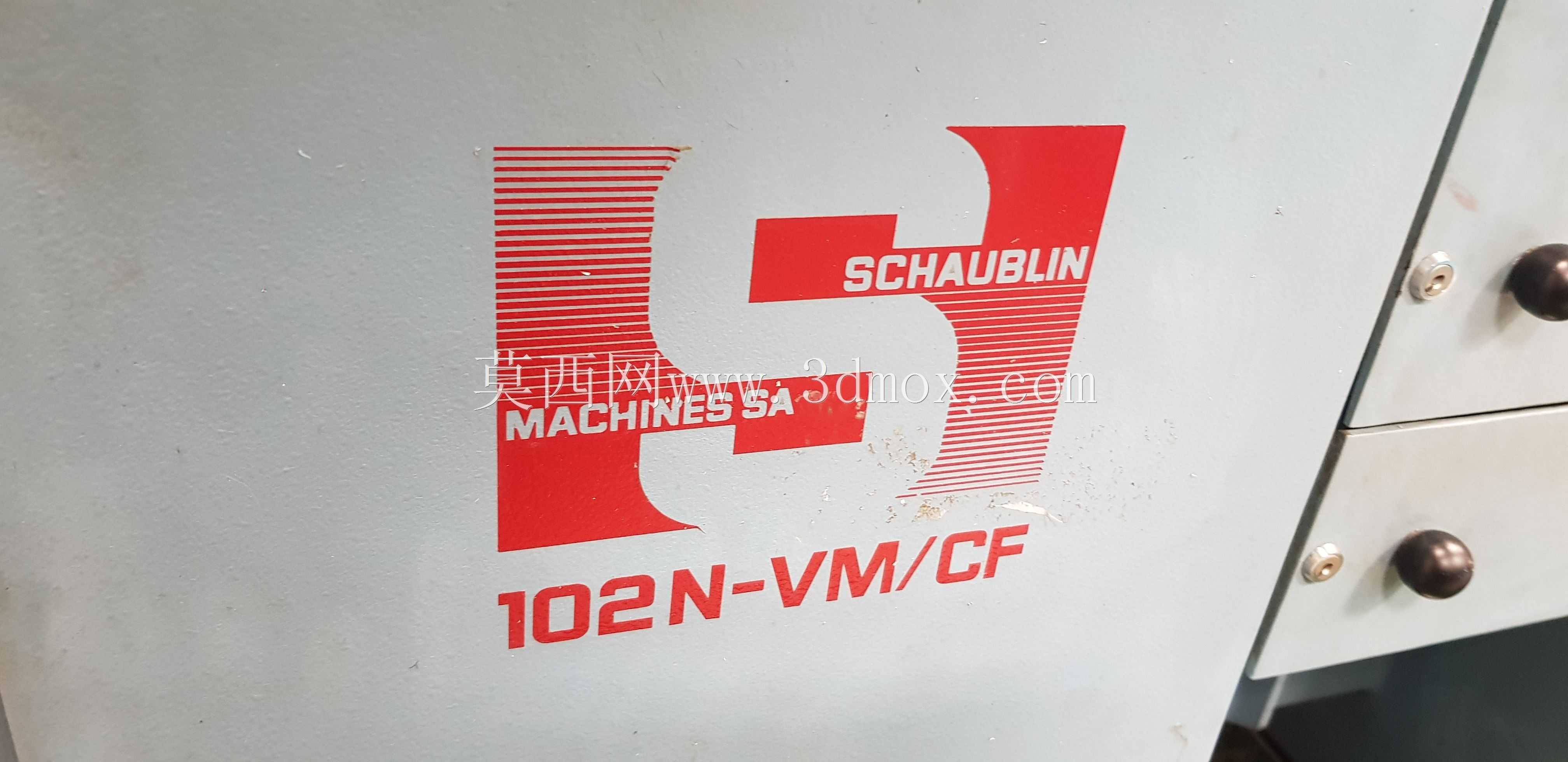

　　这套齿轮组适配SCHAUBLIN 102N系列精密车床，是车床主轴进给系统与走刀机构的核心传动部件，在小型精密仪表车床的日常加工场景中承担着转速匹配、扭矩传递、进给量精准调控的关键作用。从实际车间应用来看，这类齿轮组直接决定了车床车削螺纹、小直径轴类零件、精密套类零件时的走刀精度，不少小型机加工车间、仪表零件加工厂在维护老款肖柏林车床时，都会重点检查该组齿轮的啮合间隙与磨损情况，一旦齿轮齿形出现磨损、啮合侧隙超差，就会直接导致加工件表面出现振纹、螺纹螺距误差超差、走刀爬行等常见加工问题。

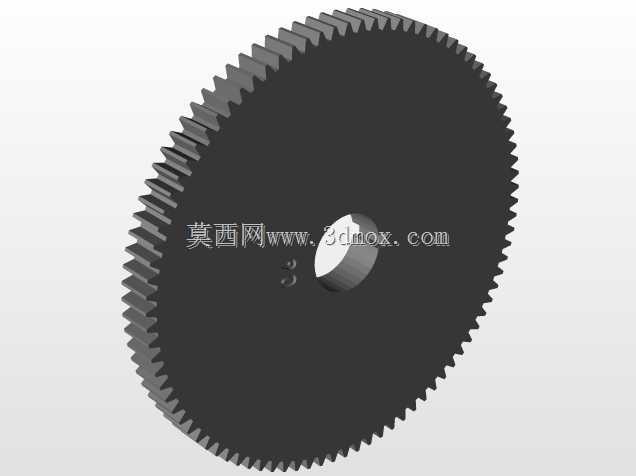

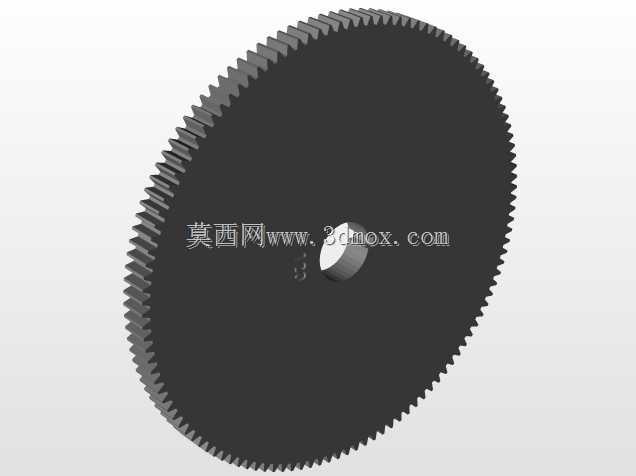

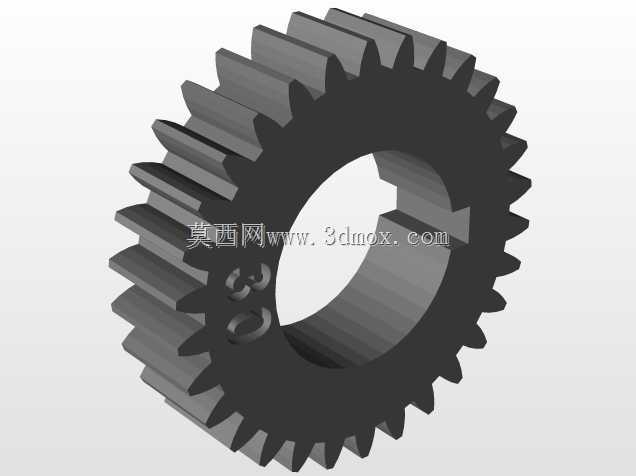

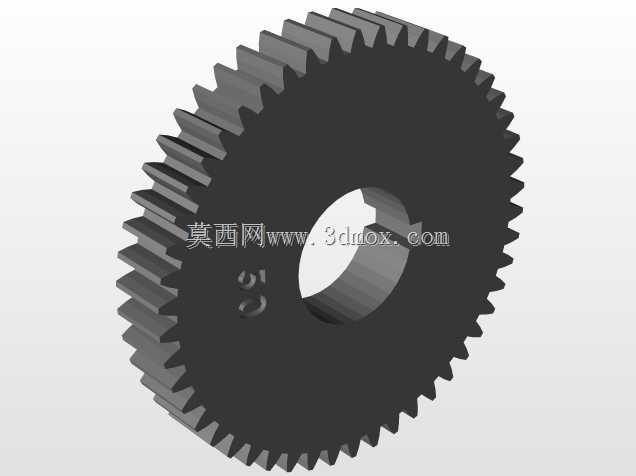

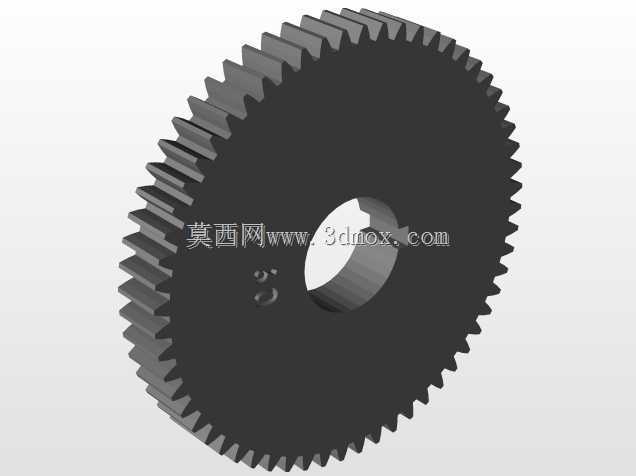

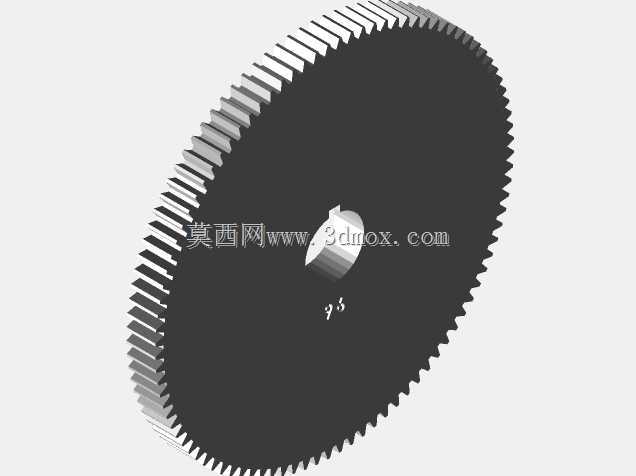

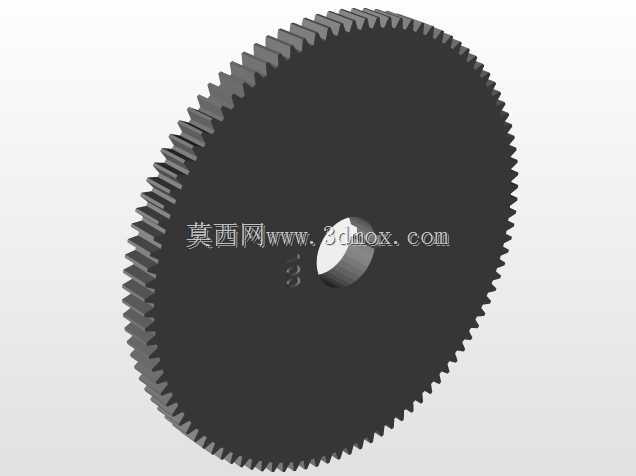

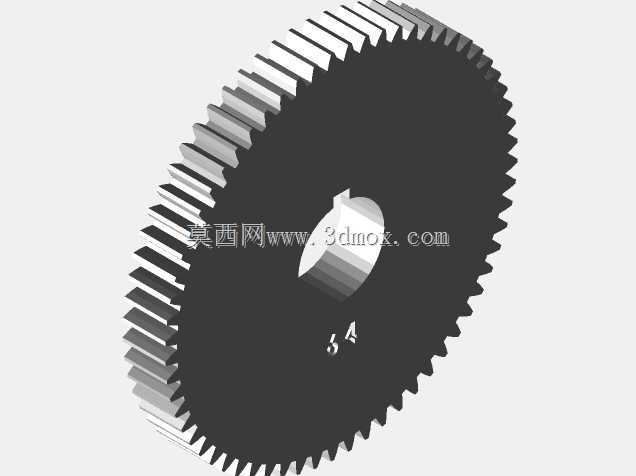

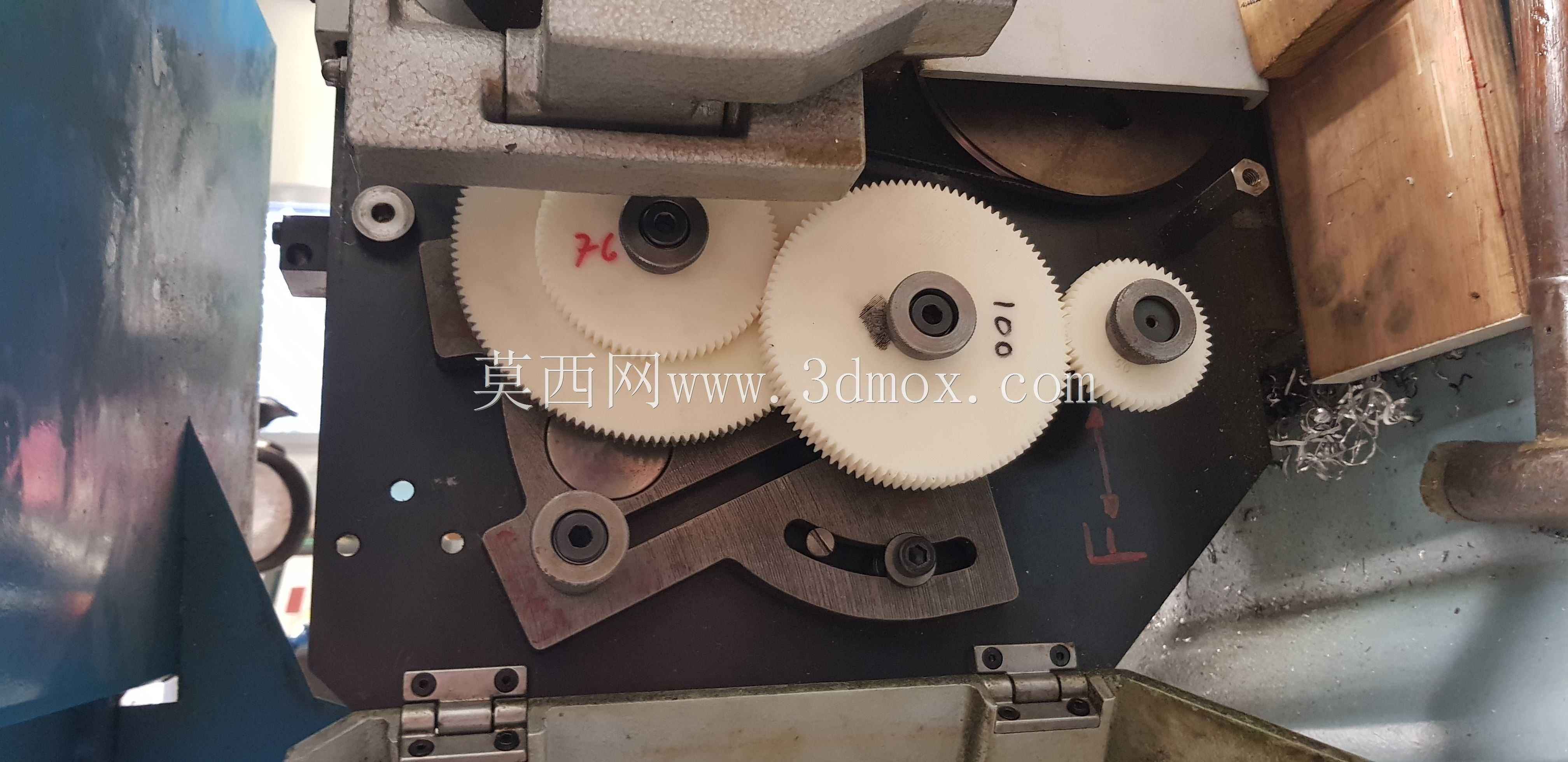

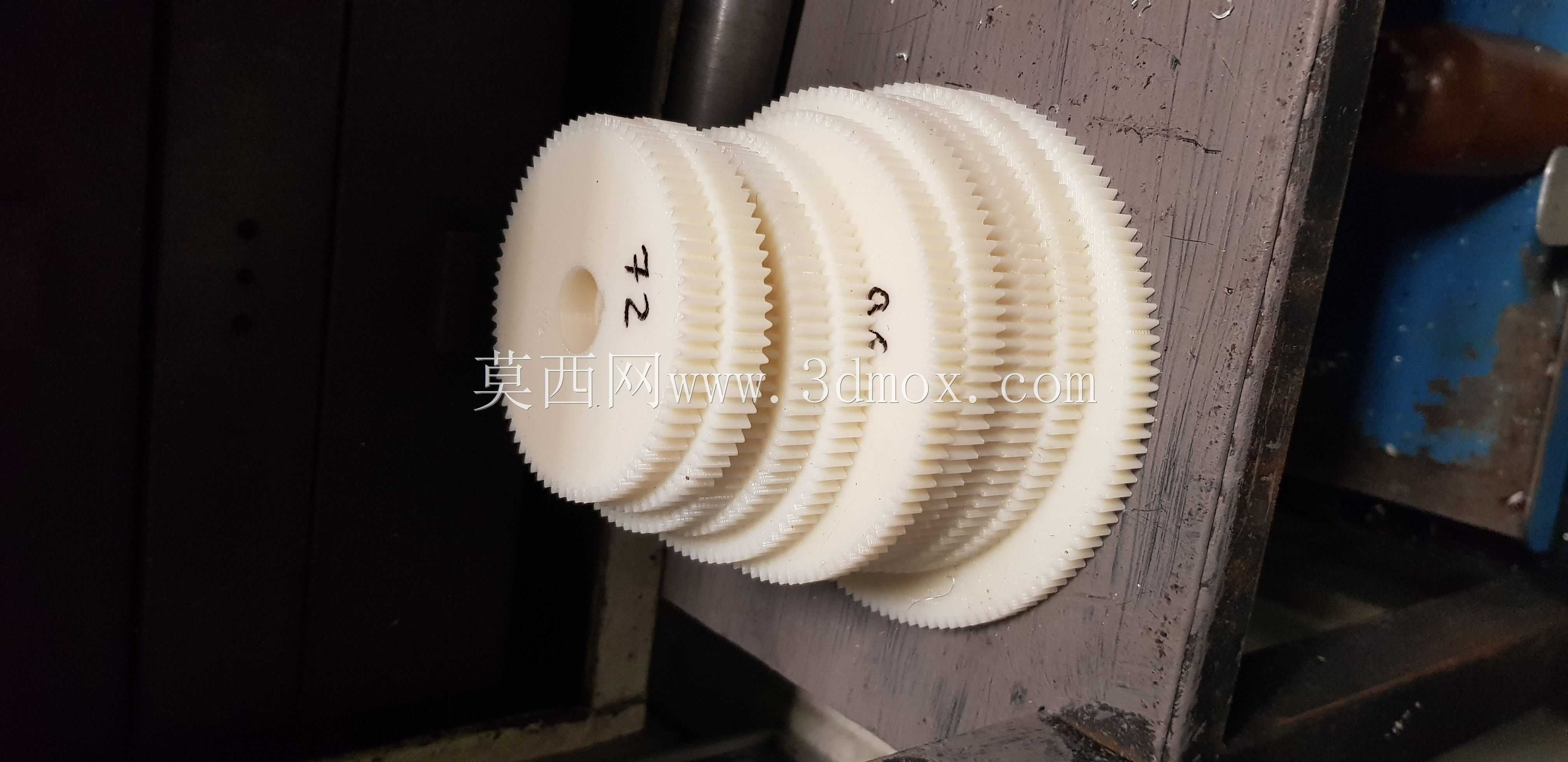

　　从结构设计逻辑来看，该组齿轮采用不同齿数的圆柱直齿轮搭配排布，通过不同齿数比的组合实现多档位转速与进给量的切换，图中可见的不同直径齿轮分别对应不同的传动比档位，齿轮上标注的齿数标识是装配时对位的关键参考，能避免装配后传动比错乱导致进给档位失准。齿轮本体采用聚甲醛类工程塑料材质搭配金属嵌件的结构设计，金属嵌件作为齿轮与安装轴的配合部位，保证了轴孔配合的刚性与耐磨性能，工程塑料的齿体则能有效降低齿轮啮合时的传动噪音，同时减少金属齿轮啮合需要的频繁润滑维护，在小型精密车床的封闭齿轮箱内，这种材质搭配能长期保持稳定的传动状态，不会因为润滑脂老化出现过度磨损。

　　在安装边界与尺寸配合上，该组齿轮的安装轴孔公差严格匹配车床进给箱的固定轴径，齿轮端面与安装支架的间隙控制在0.1-0.2mm区间，既保证齿轮转动时不会出现轴向窜动，又能避免端面与支架发生摩擦卡滞。齿轮啮合的中心距严格按照肖柏林车床原厂进给箱的安装位设计，装配后齿面啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，保证传动过程中载荷均匀分布在齿面上，不会出现局部齿面应力集中导致的断齿、过快磨损问题。齿轮外侧的弧形换挡拨叉槽是配合进给箱换挡机构的关键结构，拨叉卡入槽内后，拨动对应齿轮沿轴向滑动，就能实现不同齿轮副的啮合切换，完成进给档位的变换，槽的宽度与拨叉端部的配合间隙控制在0.05-0.1mm，避免换挡时出现卡滞、脱档的问题。

　　从实际功能特性来看，这套齿轮组的传动精度直接影响车床的加工精度，设计时齿形公差按照GB/T 10095的7级精度控制，齿圈径向跳动公差不超过0.03mm，保证传动过程中瞬时传动比的波动控制在极小范围内，车削小螺距精密螺纹时不会出现螺距累积误差。齿轮的齿顶圆与齿根圆过渡处做了圆角处理，避免应力集中，在频繁换挡、正反转切换的使用场景下，能有效提升齿轮的抗冲击能力，不少车间使用这类齿轮组在每天8小时的加工强度下，能稳定工作3-5年不需要更换，只要定期清理齿轮箱内的金属切屑碎屑、补充润滑脂就能保持正常工作状态。

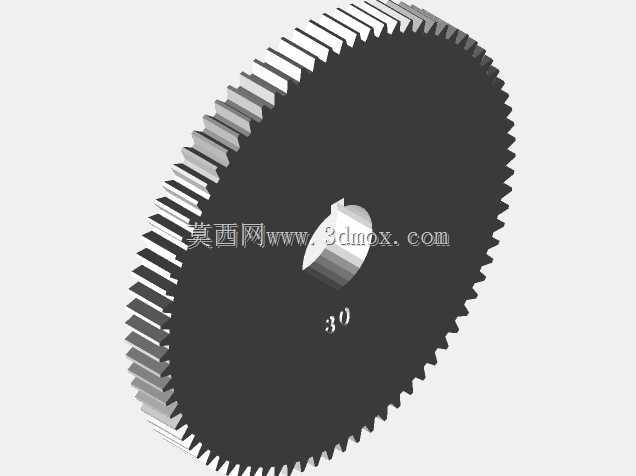

　　在建模还原这类齿轮组时，需要重点关注每个齿轮的齿数、模数、压力角参数，同时还原齿轮上的金属嵌件结构、换挡槽结构、轴孔的键槽配合结构，还要注意不同齿轮之间的中心距位置关系，保证装配后齿轮副能正常啮合无干涉。不少维修场景中，原厂配件采购周期长、成本高，通过精准的三维模型测绘还原后，可以采用工程塑料3D打印或者小批量机加工的方式制作替换件，快速恢复车床的加工能力，对于小型加工车间来说能有效降低设备维护成本，减少设备停机等待配件的时间。建模过程中还要注意齿轮端面的标识位置还原，方便装配时快速对位，避免装错齿轮导致传动比错误，同时要还原齿轮上的安装孔、定位缺口等细节，保证替换件能直接安装到位不需要二次修配。
