带端面齿的内螺纹螺旋啮合传动件

项目分类:齿轮 发布时间:2021-12-19 ID:458705
  • 带端面齿的内螺纹螺旋啮合传动件
  • 带端面齿的内螺纹螺旋啮合传动件
  • 带端面齿的内螺纹螺旋啮合传动件
  • 带端面齿的内螺纹螺旋啮合传动件
  • 带端面齿的内螺纹螺旋啮合传动件

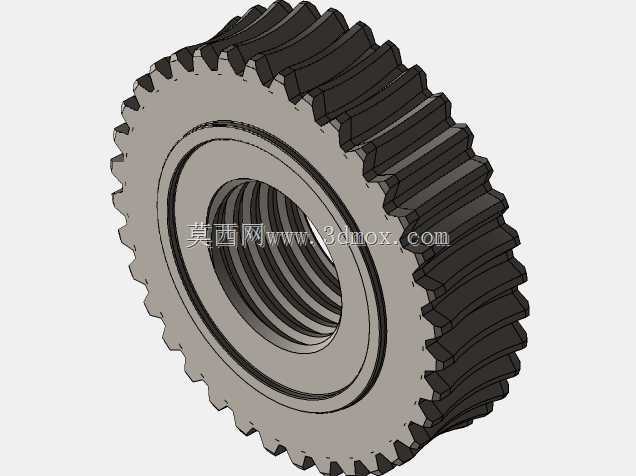

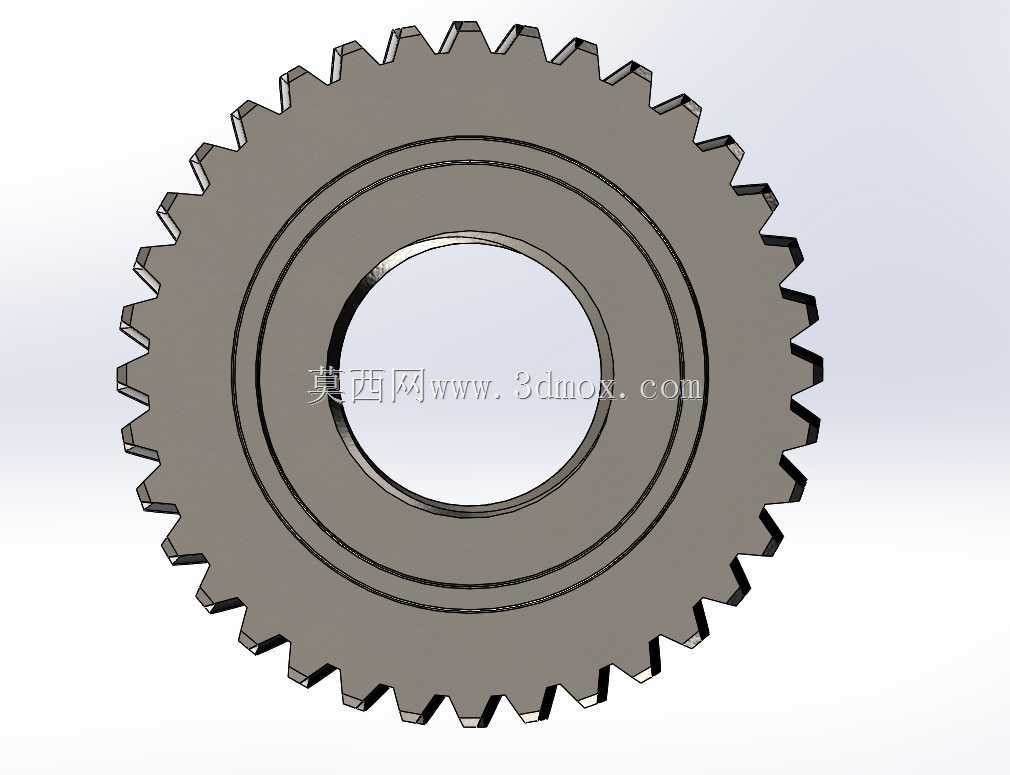

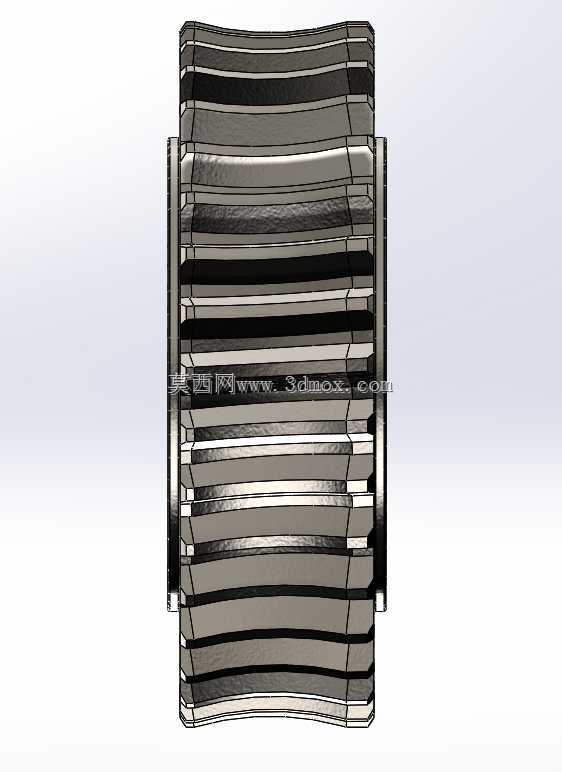

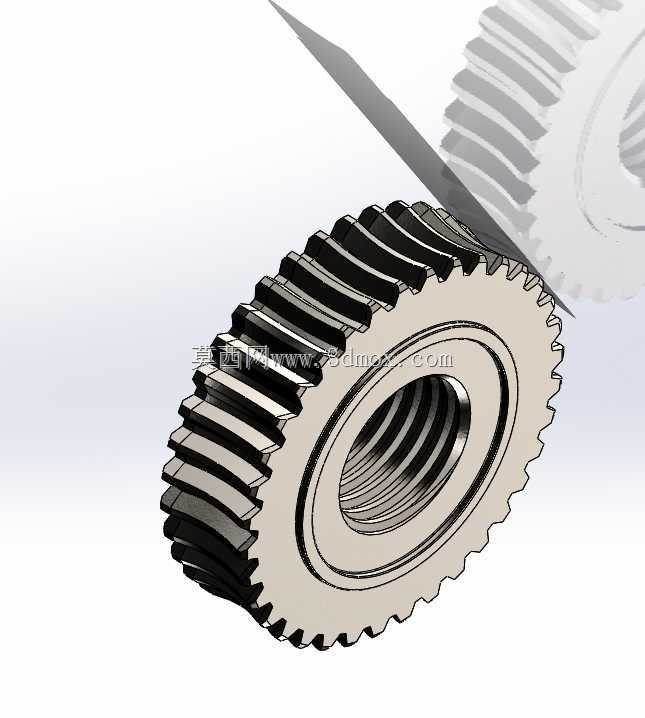

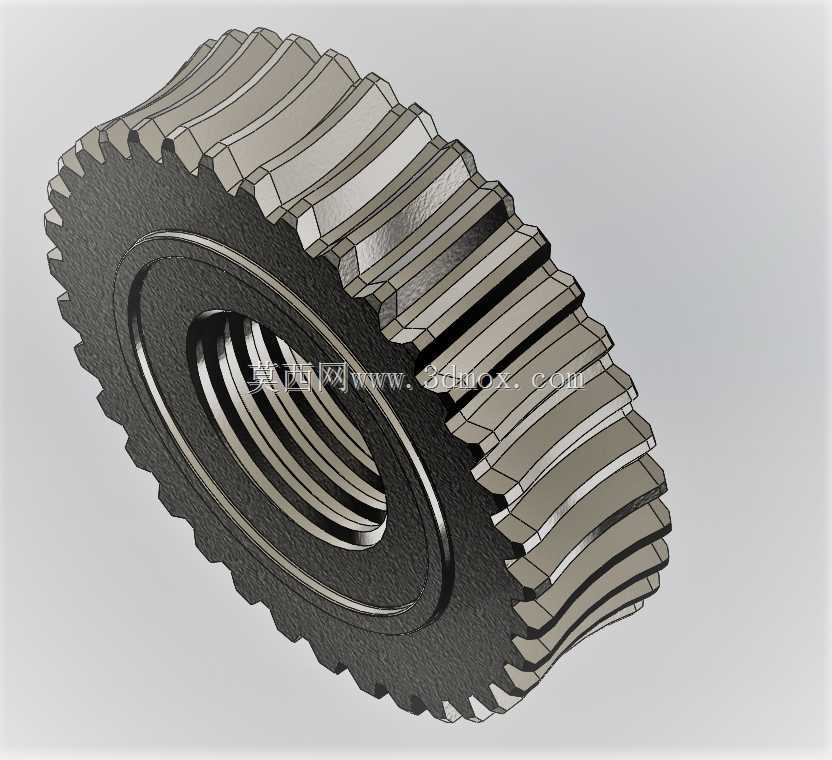

  这类带螺旋凸面结构的啮合零件,常被用在需要小空间实现螺纹传动与周向啮合锁止复合功能的工位上,比如小型进给机构的行程调节端、工装夹具的快速锁紧模块,或是精密仪器的微调传动副里,区别于普通圆柱齿轮仅传递周向扭矩的特性,它同时兼顾了内螺纹的轴向进给导向和外周齿形的周向扭矩传递,能在不额外增加导向零件的前提下,同时完成旋转传动与轴向位移的动作,大幅缩减装配空间。从结构设计逻辑来看,零件外周的齿形做了分段式的螺旋凸面处理,每一段齿的齿向顺着螺旋升角排布,啮合过程中齿面接触是渐进式的,相比直齿啮合的瞬时刚性冲击,这种结构能有效降低传动启停阶段的噪音和齿面磨损,适合中低速、需要频繁正反转的调节工况。内螺纹部分采用标准米制细牙螺纹设计,

  螺纹小径与外周齿根圆之间预留了足够的壁厚,避免螺纹受力时出现应力集中导致的齿圈变形,螺纹两端都做了倒角导向,装配时无需额外找正就能顺利旋入配套的螺杆轴,降低装配对位难度。端面的细齿结构主要用于锁止工况,当零件轴向进给到位后,端面齿能和配套的止动齿圈啮合,抵消传动过程中产生的轴向反推力,避免螺纹受载后出现回松,不需要额外加装防松垫圈或者锁紧螺母,减少了装配零件数量。从安装边界来看,零件的最大外圆是外周齿的齿顶圆,安装时配套的啮合齿轮中心距需要按照齿顶圆半径加上配对齿轮齿顶圆半径预留0.1-0.2mm的侧隙,避免齿面卡滞;内螺纹的轴线和外周齿的同轴度公差控制在0.02mm以内,保证传动过程中不会出现偏心卡滞,

  齿面的螺旋升角和配套螺杆的螺纹升角完全匹配,轴向进给的导程和螺纹导程一致,不会出现传动干涉。齿面的受力区域主要集中在螺旋凸面的啮合接触带,设计时特意将齿厚从齿根到齿顶做了等强度递减处理,齿根圆角取R0.3,避免热处理时出现应力开裂,同时齿面粗糙度控制在Ra1.6,降低啮合过程中的摩擦阻力,减少长时间运行后的磨损量。在实际选型适配时,需要注意这类零件的适用转速不超过300rpm,轴向额定载荷根据内螺纹的公称直径匹配,超出载荷范围容易出现螺纹滑牙或者齿面崩损的情况;装配时需要在螺纹副和齿面啮合处涂抹锂基润滑脂,降低运行阻力,延长零件使用寿命。不同于普通的标准齿轮或者标准螺母,这种复合结构零件不需要额外搭配导向键或者防松结构,

  在狭小的安装空间里优势明显,比如小型台式设备的进给调节机构、手持工具的锁紧调节模块,都能看到这类结构的应用,它把多个零件的功能整合到单一零件上,既降低了装配复杂度,也减少了多零件配合带来的累积公差,提升了传动精度的稳定性。建模过程中需要注意螺旋凸面的齿形扫掠路径要和内螺纹的螺旋线保持固定的相位差,保证每一段齿的啮合接触位置均匀,不会出现局部齿受力过大的情况;端面齿的齿形角取90度,啮合时的轴向锁止力能均匀分散到每个齿上,避免单个齿受载过大断裂。
