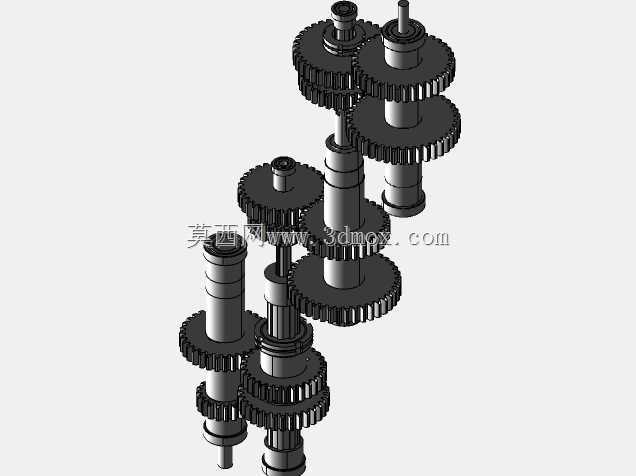

多轴多级啮合传动齿轮组结构

　　这套多轴齿轮传动结构，常见于金属切削机床的主轴进给传动链、专用铣床的主运动传动单元中，核心作用是将动力源输出的恒定转速，通过不同齿数齿轮的啮合搭配，输出多档不同扭矩、不同转速的动力，匹配加工过程中不同工况的切削需求。从结构布局来看，整套组件采用平行轴排布设计，每根传动轴上通过过盈配合、平键周向固定的方式套装了不同模数、不同齿数的圆柱直齿轮，相邻轴上的对应齿轮可通过滑移齿轮换位、离合器结合的方式完成啮合副切换，实现传动比的调整。设计过程中首先要匹配动力输入的额定扭矩，核算每一级啮合齿轮的接触强度、齿根弯曲强度，确保重载切削工况下轮齿不会出现点蚀、断齿失效；其次要严格控制各传动轴的中心距公差，轴系上配套的轴承位同轴度、

　　齿轮安装定位轴肩的端面跳动公差都要控制在IT6级精度范围内，避免啮合过程中出现偏载、异响，降低传动效率。齿轮本身采用渐开线圆柱直齿齿形，压力角选用通用机械传动常用的20°标准值，齿面根据使用场景可选择调质处理或者高频淬火处理，兼顾齿芯韧性和齿面耐磨性能。安装边界上，整套齿轮组需要封装在对应的变速箱壳体内，各轴两端通过深沟球轴承或者圆锥滚子轴承支撑在箱体轴承座孔内，输入轴端伸出箱体连接动力源，输出轴端连接工作主轴或者进给丝杠，轴伸位置需要配套对应的密封圈、端盖完成密封，防止润滑油泄漏同时阻挡外部切屑、粉尘进入传动腔。实际运行过程中，不同齿数的齿轮搭配可以实现从低速大扭矩到高速轻载的多档位输出，比如低速档位适配大切深的粗加工工况，

　　传递大扭矩满足重切削的负载需求，高速档位适配精加工工况，高转速保证加工表面的光洁度。轴系设计时还需要考虑滑移齿轮的换位行程，预留足够的拨叉安装空间，确保换挡过程中齿轮可以顺利脱开、啮合，不会出现顶齿、卡滞问题；每对啮合齿轮的侧隙需要根据工作温度、润滑方式调整，常温油润滑工况下侧隙控制在0.1-0.2mm区间，既可以补偿热膨胀带来的尺寸变化，也能储存润滑油形成油膜，降低齿面磨损。整套结构没有采用复杂的行星轮系或者斜齿、锥齿结构，全部采用直齿圆柱齿轮搭配平行轴的布局，加工难度低，装配调整方便，后期维护更换易损齿轮的成本也更低，非常适合中小功率的金属加工设备、轻工输送设备的变速传动单元使用，在常规工况下传动效率可以达到95%以上，长期运行的稳定性表现优异。
