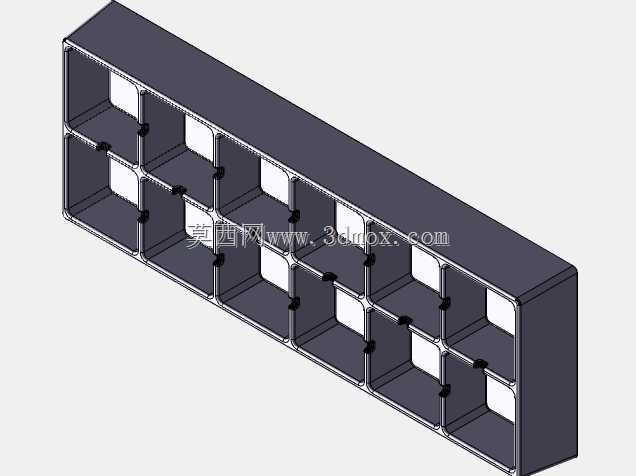

多格阵列式LED灯组安装冰盘结构

　　这款多格阵列式冰盘结构，主要面向LED灯组集成安装场景设计，在户外亮化、商用照明展柜、工业设备指示灯组排布等场景中都能适配使用。从实际使用需求出发，这类冰盘结构首先要解决的是多颗LED灯珠的排布定位、安装固定以及辅助散热的问题，同时还要兼顾安装后的整体平整度，避免灯组安装后出现高低差导致的出光角度偏移。

　　从结构设计来看，整体采用长条形一体化框架设计，内部通过纵横交错的加强筋分隔出等规格的独立安装格，每一个单元格对应一颗LED灯珠的安装位，单元格的内壁做了微小的拔模斜度，既方便注塑或者铣削加工时的脱模/排屑，也能在灯珠装入时起到导向作用，降低装配难度。每个单元格的边角位置都设置了凸起的卡扣定位点，不需要额外打胶或者拧螺丝就能实现灯珠的预固定，后续如果需要更换单颗灯珠，只需要轻轻撬动卡扣就能取出，维护效率比传统胶粘结构提升不少。

　　框架的外围侧壁做了加厚处理，侧壁厚度比内部筋条厚出近一倍，一方面是提升整体结构的抗形变能力，在长距离安装时不会因为两端固定的拉扯力出现中部弯曲变形，保证整排灯组的安装基准面平直；另一方面加厚的侧壁也能作为散热的辅助载体，LED工作时产生的热量可以通过灯珠基板传递到单元格筋条，再分散到外围侧壁向外散发，避免热量集中在灯珠位置加速光衰。

　　从安装边界来看，整体结构的安装面做了全平面处理，背面没有多余的凸起结构，可以直接贴合在金属安装梁或者设备壳体表面，不需要额外预留避让空间。结构两端的端面预留了拼接定位槽，当需要更长的灯组排布时，可以将多个冰盘结构通过定位槽首尾拼接，拼接后的单元格间距保持一致，不会出现拼接位的灯距偏差，保证整段灯组的出光均匀度。每个单元格的中心位置都预留了微小的走线缺口，灯珠的连接线可以从缺口走到结构背面的布线槽里，所有线材都隐藏在结构背面，不会外露在出光面影响美观，也能避免线材被外力剐蹭出现破损。

　　设计过程中特意对筋条的厚度做了反复校核，筋条太薄会导致整体结构强度不足，安装时容易出现单元格开裂的问题，筋条太厚又会挤占灯珠的安装空间，同时增加整体重量，最终选定的筋条厚度既保证了每个单元格的结构强度，在受到常规的按压、装配冲击力时不会出现断裂，也给灯珠的驱动板预留了足够的安装空间，不需要额外加高结构整体高度。单元格之间的筋条上还做了半圆形的对流孔，当结构安装在密闭空间内时，空气可以通过对流孔在各个单元格之间流通，进一步提升散热效率，避免密闭空间内的热量堆积。

　　在实际装配场景中，这款冰盘结构可以适配常规的小功率贴片LED以及中功率的集成灯珠，只需要根据灯珠的引脚尺寸调整单元格内的卡扣位置即可，不需要重新开模或者整体重构结构，具备一定的通用适配性。结构的外表面做了哑光处理，不会反射LED发出的光线，避免出现杂散光影响照明效果，同时哑光表面也不容易残留指纹和安装污渍，后期清洁维护更加方便。对于需要做防水处理的使用场景，只需要在结构背面的布线槽位置打防水胶，配合单元格内壁的密封槽加装防水圈，就能实现IP65级别的防护能力，适配户外淋雨、高湿度的使用环境。
