平板安装式双滚轮万向脚轮三维设计

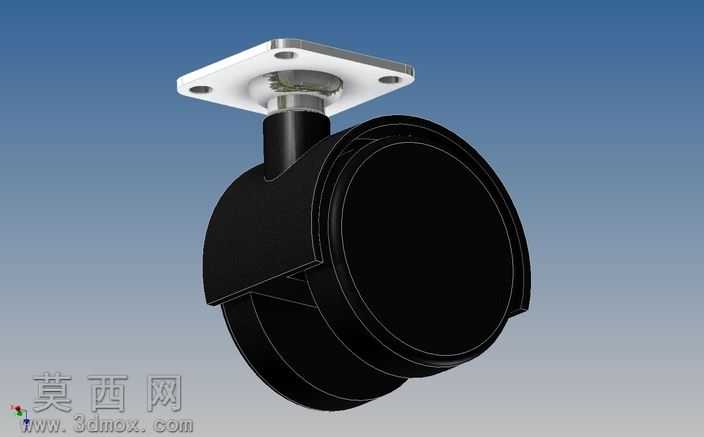

本款双滚轮脚轮采用三维参数化建模完成，建模过程严格遵循实际五金脚轮的生产加工尺寸规范，整体装配高度为65毫米，单轮直径为50毫米，额定承载能力可达45公斤，适配各类轻型移动设备、家具、工业置物架的移动支撑需求。建模阶段首先完成顶部方形安装法兰的结构绘制，法兰盘预留四个对称分布的安装通孔，孔位间距符合通用脚轮安装标准，可直接适配市面常见的设备底部安装位，法兰与转向支架的连接部位设计有精密的回转配合结构，保证脚轮可实现360度水平方向自由回转，转向过程顺滑无卡滞。转向支架外侧设计有全包式的轮体防护外壳，外壳采用圆弧过渡造型，既可以避免使用过程中杂物卷入滚轮间隙，也能提升脚轮整体的外观质感，外壳与内部轮架的连接结构经过强度校核，可承受额定载荷下的冲击载荷，不会出现支架变形、断裂的问题。轮体部分采用双滚轮并排设计，相比单滚轮结构拥有更大的接地接触面积，移动过程中稳定性更强，可有效降低单位面积的接地压强，适配地毯、木地板、瓷砖等多种不同的地面材质，滚轮与轮轴之间设计有转动配合结构，保证滚轮转动顺滑，滚动阻力小，推动设备移动时更加省力。材质渲染阶段，顶部安装法兰赋予金属镀锌材质效果，呈现哑光银白的金属质感，转向支架与防护外壳赋予黑色工程塑料材质，带有细腻的磨砂质感，滚轮部分赋予高耐磨黑色橡胶材质，表面带有细微的防滑纹理，整体渲染效果贴近真实脚轮的实物外观，结构细节完整，可直接用于产品展示、装配模拟、工程选型参考等场景。设计过程中充分考虑了脚轮的实际使用场景，在保证结构强度的前提下尽可能优化整体尺寸，避免脚轮占用过多的设备底部安装空间，各零部件之间的配合间隙经过合理设置，既保证转动部件的活动自由度，也不会出现间隙过大导致的晃动问题，整体结构紧凑，实用性强。
