带刹车重型万向脚轮三维设计模型

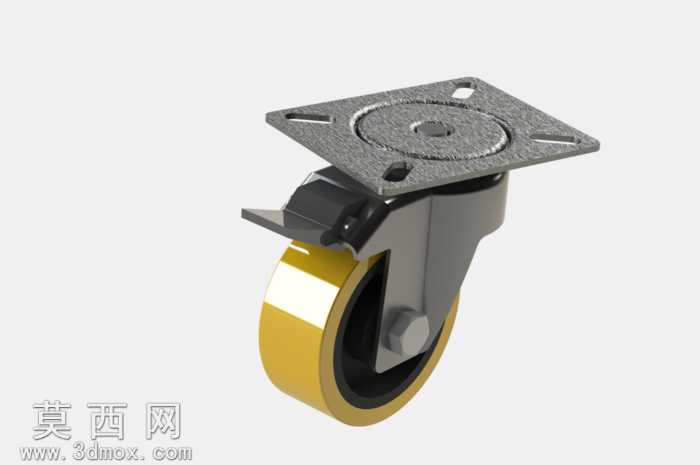

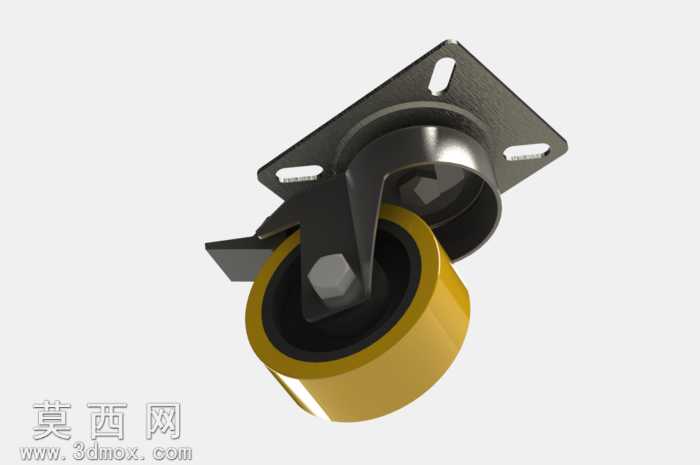

本模型为带刹车功能的重型万向脚轮，采用三维建模软件完成全参数化设计，完整还原了脚轮的全部装配结构与细节特征。建模过程中首先对脚轮的各组成部件进行单独建模，依次完成顶部安装固定板、旋转支架主体、刹车拨片结构、轮轴紧固件、滚轮主体、轮面包覆层等零件的特征绘制，通过拉伸、旋转、切除、倒角等基础建模命令构建零件基础轮廓，再对安装板的腰型固定孔、支架的加强弯折结构、刹车件的卡位齿形、滚轮的轴承安装位等细节特征进行精细化处理，确保每个零件的尺寸比例符合工业脚轮的实际设计规范。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：顶部安装支架与旋转支撑架采用发黑处理的冷轧钢材质，还原金属表面的哑光磨砂质感与细微的金属反光特性；轮面采用高耐磨聚氨酯材质，呈现出半哑光的暖黄色质感，同时表现出聚氨酯材质特有的轻微弹性视觉特征；轮芯与紧固螺栓、螺母采用镀锌金属材质，还原镀锌件的亮银色金属光泽；刹车结构的摩擦卡位部分做了防滑纹理处理，增强模型的真实感。结构设计上，该脚轮采用万向旋转结构，顶部支架与旋转架之间通过回转结构实现360度水平旋转，可满足任意方向的移动转向需求；侧边集成的刹车拨片结构，拨下后可同时锁定滚轮的转动与支架的水平旋转，实现设备就位后的完全固定，避免设备出现滑移或偏移；滚轮采用双轴承支撑结构，可有效降低滚动过程中的摩擦阻力，提升承重能力与转动顺滑度；顶部安装板设置四个腰型安装孔，可适配不同孔距的安装底座，提升产品的安装适配性。设计过程中充分考虑了重型脚轮的实际使用场景，对支架的弯折处做了加强结构设计，避免承重过程中出现支架变形断裂问题；轮面采用圆弧接触面设计，可在滚动过程中有效降低与地面的接触压强，减少对地面的损伤，同时提升滚动过程的平稳性，降低移动时产生的噪音。模型各零件之间保留了正确的装配约束关系，可直接用于装配干涉检查、运动仿真模拟，也可导出为通用格式用于工程图纸的生成，适用于重型设备移动底座、工业推车、仓储货架、自动化设备移动平台等场景的配套设计参考。
