谷歌品牌智能显示终端外观结构设计

　　做消费电子结构设计的同行大多有体会，带品牌视觉属性的显示类产品，建模时最容易在曲面衔接和品牌标识融合上出问题，这次做的谷歌品牌显示终端，从一开始就没走常规电视的方正外壳路线。先从实际落地场景说，这类设备主要面向智能家居客厅场景、小型办公会议室场景还有品牌线下体验展陈场景，不同场景对安装边界的要求差异不小，客厅壁挂时要预留墙面走线的15mm间隙，避免HDMI、电源线弯折过度影响寿命，桌面摆放时配合底座的支撑脚，整机重心落在屏幕垂直投影面内偏下12%的位置，哪怕桌面有轻微晃动也不会出现倾覆风险，展陈吊装时顶部预留的四个M4吊装孔位间距符合VESA标准的200200mm规格，不用额外做转接支架就能适配市面多数吊装挂架。

　　设计思路上最先敲定的是正面的品牌视觉环带，就是那个四色拼接的环形结构，一开始做直边直角的版本打样后发现，边角处的塑料注塑件容易出现缩痕，而且直角边在灯光下的反光会割裂品牌标识的整体感，后来把四个转角都改成R38的大圆弧过渡，每一段色带的衔接处做0.3mm的高低差台阶，既避免不同色号的注塑件组装时出现错位缝隙，也能让拼接处的视觉边界更清晰，不会因为公差问题出现色带混边的廉价感。屏幕部分的黑边宽度控制在12mm，刚好能放下红外接收模块、状态指示灯和前置麦克风的开孔，这些开孔都做了下沉式处理，从正面直视的时候看不到内部的元器件，只有在侧角度才能看到隐藏的开孔，保证正面视觉的整体性。

　　功能特性上，除了常规的显示输入输出，机身侧面的接口区做了内凹式设计，深度22mm，插上线材后插头不会突出机身侧面，壁挂时不会和墙面产生干涉，后盖的散热孔采用斜向格栅设计，角度向下倾斜15度，既能保证热空气上升时顺利排出，也能避免灰尘从上方直接落入机身内部，后盖的拆装采用卡扣加两颗底部固定螺丝的结构，售后维修时不用把整机从挂架上拆下来，只要拧下底部螺丝就能掀开后盖更换内部的驱动板、电源模块，比传统全螺丝固定的结构节省至少60%的售后拆装时间。

　　外形尺寸方面，整机屏幕对角线尺寸适配55英寸的显示面板，不含底座的整机厚度控制在48mm，比同尺寸常规电视薄12mm左右，底座采用两个分体式支撑脚，单个支撑脚的接地面积是12060mm，两个脚的横向间距是1100mm，放在1200mm宽的电视柜上两边各留50mm的余量，不会出现悬空的情况。安装边界上还要注意，壁挂时墙面的承重能力要达到整机重量的4倍以上，整机不含底座重量是14.2kg，也就是说墙面挂点的承重不能低于57kg，避免长期使用后挂架松动脱落；如果是嵌入电视柜安装的话，机身四周要预留10mm的散热间隙，尤其是顶部和背部的通风空间不能被遮挡，不然内部积热会导致驱动板寿命缩短30%以上。

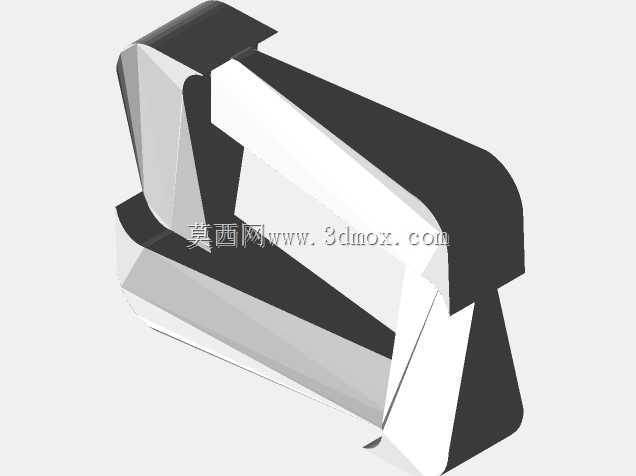

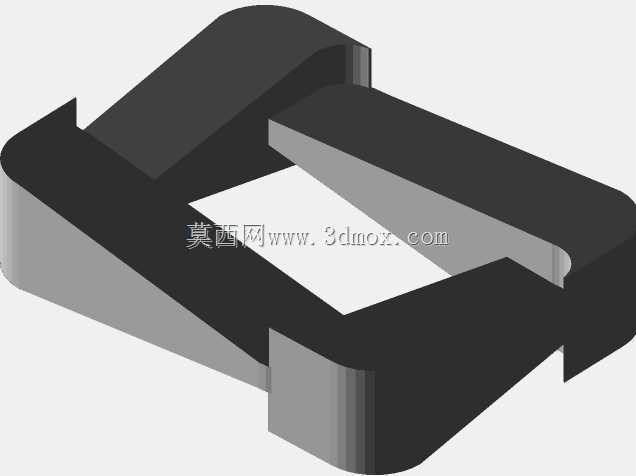

　　建模过程中要特别注意四色环带的曲面连续性，每一段色带的曲面都是G2连续，和屏幕边框、后盖的衔接处做了1.2mm的圆角过渡，不会出现锋利的边缘，搬运的时候也不会划伤安装人员的手。之前做同类产品的时候遇到过曲面拼接处曲率不连续，渲染出来出现明显的折痕，这次在建模时每做一段曲面就用曲率分析工具检查一遍，确保整个环形结构的曲率变化均匀，没有突兀的拐点，后期做注塑模具的时候也能避免出现应力集中的位置，减少注塑时的翘曲变形量。另外机身底部的出声孔采用长条形微缝设计，缝宽0.8mm，既不会漏出内部的扬声器结构，也能保证声音传出时没有明显的气流杂音，出声孔的位置距离桌面35mm，桌面摆放时声音经过桌面反射后能形成更宽的声场，不用额外搭配外置回音壁就能满足日常观影的音质需求。
