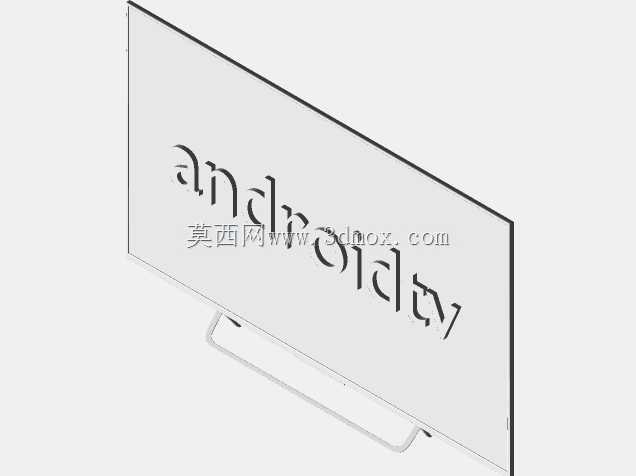

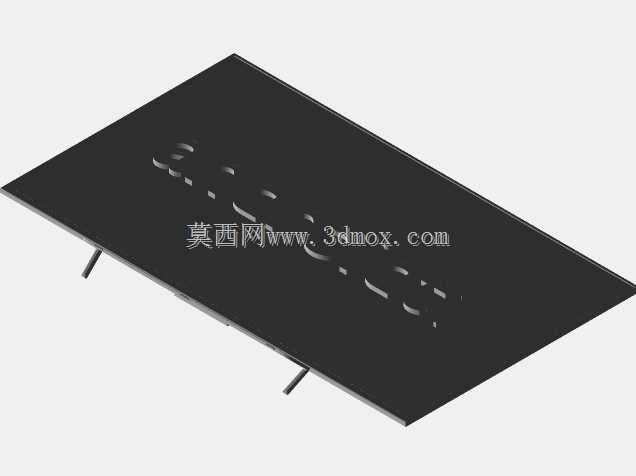

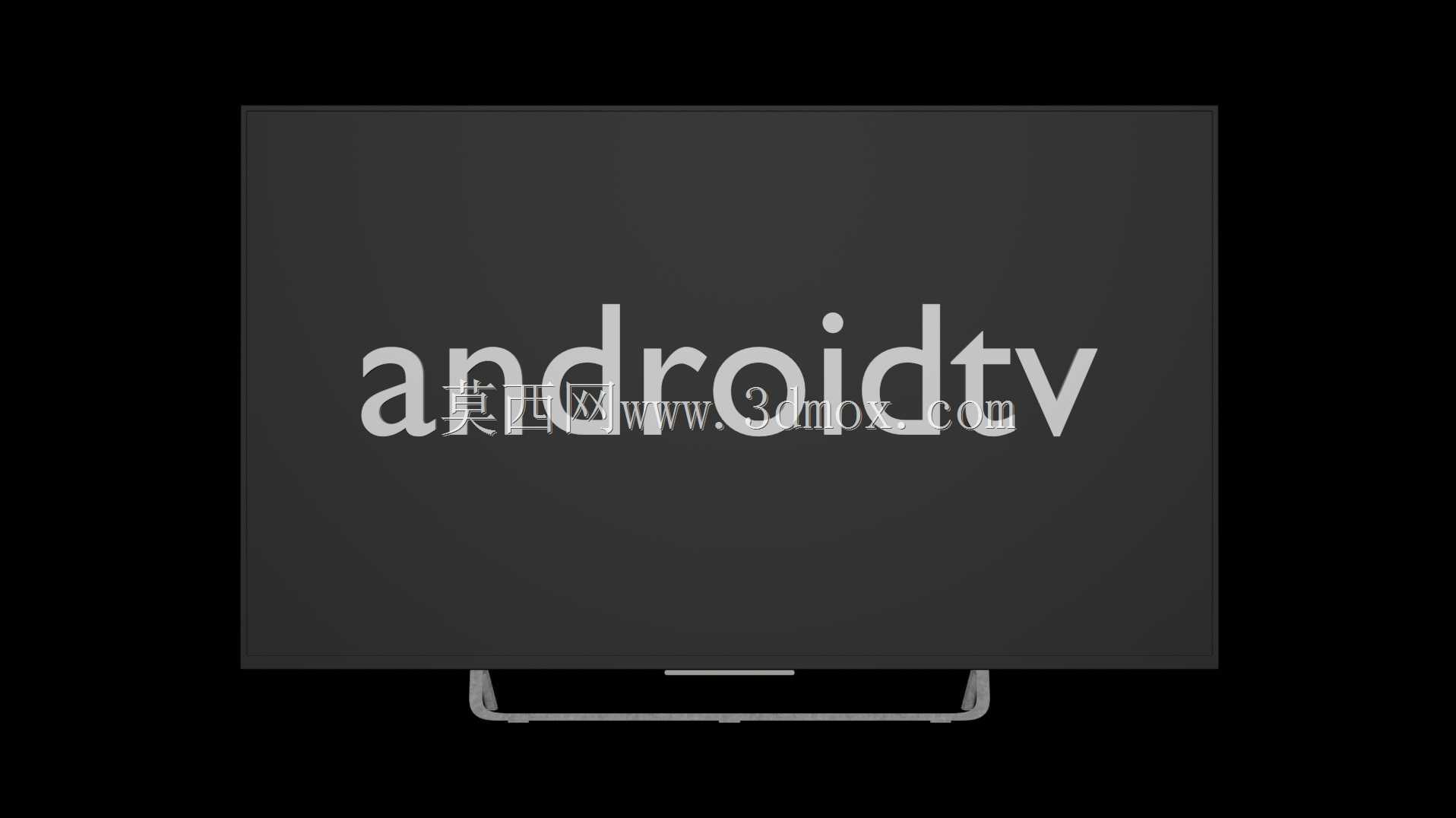

家用客厅安卓智能平板电视外观结构

　　做消费电子结构设计快十二年，经手的显示类设备外结构方案不下四十套，这套安卓电视的三维结构，是去年给华南某家电代工厂做的公模方案迭代版本，当时对接的是线下渠道走量的43英寸机型，现在把建模时的核心考量拆解出来，给同做结构的同行做个参考。先讲实际落地的应用场景，这款机型主打的是三四线城市家用客厅场景，同时兼顾小型连锁酒店客房、县域办公会议室的批量采购需求，所以在结构设计上没有做高端机型的超薄溢价设计，反而把安装兼容性、日常维护便捷性放在了优先级最前面。先聊安装边界的尺寸控制，整机不含底座的外形尺寸控制在968mm宽、567mm高，最厚处的后盖凸起位置是72mm，这个厚度是特意留的，一方面要容纳直下式背光的灯条间距、驱动板的散热空间，另一方面要兼容市面上绝大多数通用挂架的孔位——挂架安装孔做的是标准VESA200*200规格，孔位周边做了1.5mm厚的冷轧钢加强衬片，避免长期挂装出现塑料柱滑牙的问题，之前做过的一款超薄机型为了追求厚度把挂架孔做在塑料后壳上，批量出货后出现了十几台挂装脱落的售后问题，这次特意把金属衬片的结构加了进去，衬片和内部的金属安装骨架直接锁附，受力完全不经过塑料壳体。底座部分用的是分体式人字形金属支架，单支架宽度42mm，前后纵深210mm，两个支架的安装孔距是820mm，放在电视柜上的时候，最小只需要台面宽度达到880mm就能稳定放置，支架底部贴了3mm厚的EVA防滑垫，避免玻璃台面或者光滑岩板上出现滑移，

　　底座和下边框的连接用的是快拆结构，不需要额外工具，对准卡扣按下去就能锁死，拆卸的时候用一字螺丝刀捅一下底部的解锁孔就能拔下来，不管是电商发货拆包装还是售后上门安装，都能省不少时间。再讲功能特性对应的结构设计，安卓电视的核心是内置的智能主板，主板位置放在后盖右侧的凸起仓内，这个位置特意避开了背光板的高温区域，主板上的WiFi蓝牙天线，引线走到了上边框的右侧位置，和金属中框之间留了2mm的绝缘间隙，避免金属屏蔽影响信号接收，之前有方案把天线贴在金属后盖上，用户反馈连5GWiFi隔一堵墙就没信号，这次调整天线位置后，实测三米范围内WiFi信号强度能稳定在-45dbm左右。接口部分全部朝下布置，从左到右依次是两个HDMI2.0接口、

　　一个USB3.0接口、一个RJ45网线接口、AV输入接口和电源接口，接口朝下的设计一方面是挂装的时候不会看到明线外露，另一方面是避免落灰进入接口造成接触不良，接口边缘做了1mm的凸边，插线的时候能引导插头对准，不会出现插头怼到壳体上刮掉漆的问题。散热设计上，后盖的顶部和底部都开了交错式的通风栅格，栅格的缝隙宽度控制在1.8mm，既符合安规要求防止手指触碰内部带电部件，又能形成自然的烟囱效应散热——内部热空气从顶部栅格流出，冷空气从底部栅格进入，实测连续播放8小时4K视频，后盖最高温度点在驱动板位置，温度是43摄氏度，远低于安规要求的金属外壳55摄氏度、塑料外壳70摄氏度的限值。前框部分用的是免螺丝卡扣结构，中框是0.

　　8mm厚的SECC镀锌钢板弯折成型，前面的装饰边框是ABS+PC注塑的高光黑色件，和中框之间用12个均匀分布的卡扣连接，卡扣的扣合量控制在0.8mm，既不会因为扣合量太大拆的时候断卡扣，也不会因为扣合量太小出现边框翘缝的问题，屏幕和中框之间贴了一圈2mm厚的EVA缓冲泡棉，运输过程中能吸收震动，避免屏幕受挤压出现碎裂，之前做过的一款机型泡棉厚度只留了1.5mm，运输测试的时候出现了3%的屏幕碎裂率，这次加厚0.5mm之后，跌落测试1米高度角跌、棱跌都没出现屏幕损坏的问题。还有个细节是电源线的出线位置，做了一个防弯折的橡胶护套，护套的长度是25mm，用户经常挪动电视的时候，不会因为电源线反复弯折出现线芯断裂的问题，这个细节是之前做售后数据统计的时候发现，有近2%的售后是电源线根部折断，所以这次特意加了护套结构。另外考虑到批量生产的装配效率，内部的所有线束都做了走线槽定位，线束用卡扣固定在中框上，装配的时候工人不需要额外理线，按照走线槽的位置卡进去就行，单台整机的装配时间能比之前的方案缩短40秒左右，对于月产十万台的产线来说，能省不少人工成本。
