航模遥控接收机AR8000卫星结构设计

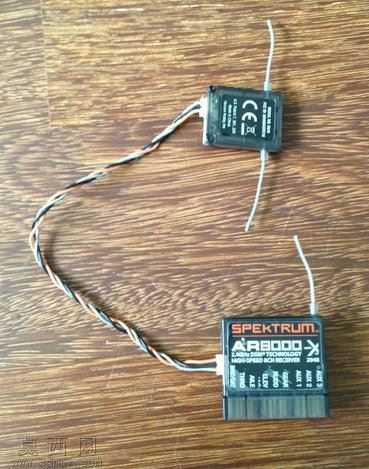

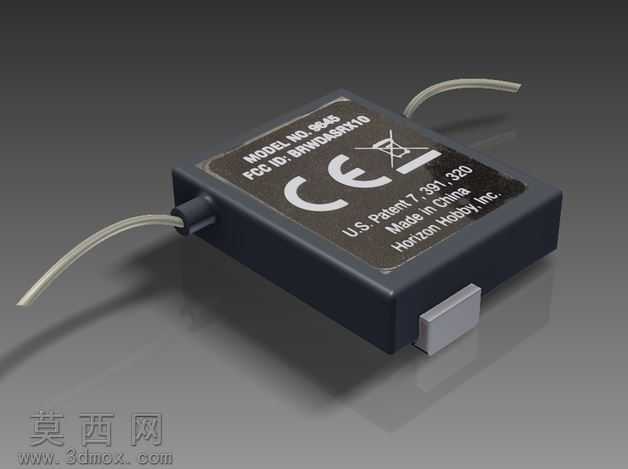

本作品为航模配套的AR8000卫星接收机三维建模设计，建模过程依托Autodesk Inventor平台完成，整体遵循实物等比例还原的设计原则，从外观轮廓到细节结构均严格参照实物测绘数据搭建。建模初期先梳理产品的整体结构逻辑：该接收机主体为方正的塑封壳体结构，两侧引出信号传输导线，壳体表面设置标识印刷区域，侧面带有卡扣式安装结构，用于在航模机身内完成固定安装。建模阶段首先绘制主体壳体的基础草图，通过拉伸、倒角命令构建出壳体的基础实体，对壳体边缘做小圆角处理，还原塑封产品的圆润边缘特征，避免尖锐棱角不符合实际注塑工艺的问题。针对壳体表面的标识区域，采用贴图材质配合表面浅凹陷的结构设计，还原丝印标识的真实质感，标识内容包含产品型号、认证标识、专利信息、产地信息等细节，均按照实物排版比例精准布置。两侧的引出导线采用扫掠命令完成建模，导线端部与壳体的连接位置做过渡圆角处理，还原导线与壳体衔接处的密封结构特征，导线本身设置半哑光的柔性塑料材质，还原线材的柔软质感。壳体侧面的安装卡扣采用单独的草图绘制后拉伸成型，卡扣与主体壳体的连接位置做加强筋结构处理，还原实际产品的结构强度设计，卡扣表面设置细微的脱模斜度，符合注塑零件的生产工艺要求。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，调整材质的粗糙度参数还原塑壳的微磨砂质感，避免过度反光不符合实物观感；标识区域的印刷内容采用亮面黑色油墨材质，与壳体的哑光质感形成区分，提升细节真实度；安装卡扣部分采用浅灰色硬质塑料材质，与黑色主体形成色彩区分，还原实物的配色设计；导线部分采用半透明浅灰色柔性PVC材质，添加轻微的折射参数，还原线材的半透明质感。整体建模过程严格遵循实物的装配逻辑，所有结构特征均对应实际产品的功能需求：壳体的密封结构用于保护内部电路板，安装卡扣用于快速固定设备，引出导线用于连接主接收机传输信号，每一处结构设计都服务于产品的实际使用场景。渲染阶段采用柔和的影棚布光，主光源从侧上方照射，搭配辅助补光弱化阴影，突出壳体表面的材质细节与结构轮廓，最终呈现的渲染效果与实物观感高度一致，可用于航模整机装配模拟、产品展示、结构验证等场景。
