马自达Miata引擎风箱适配转接框

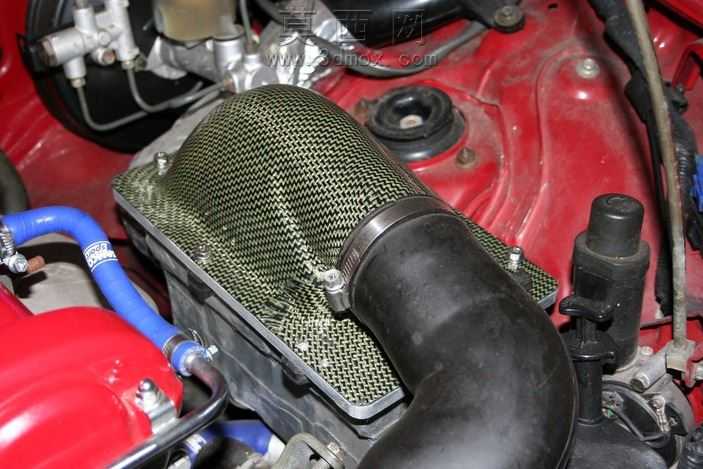

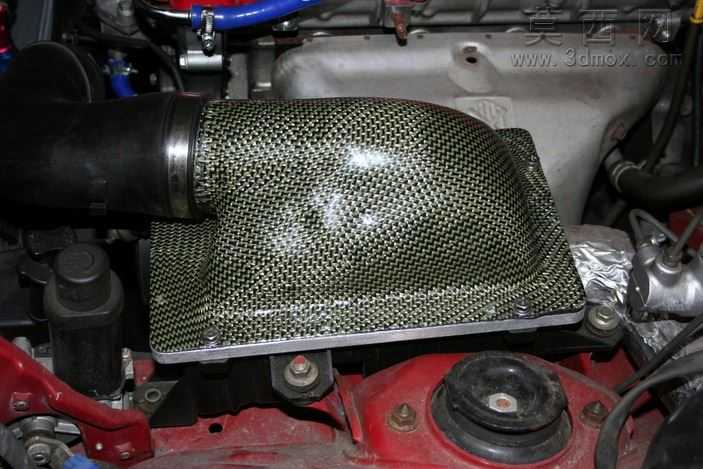

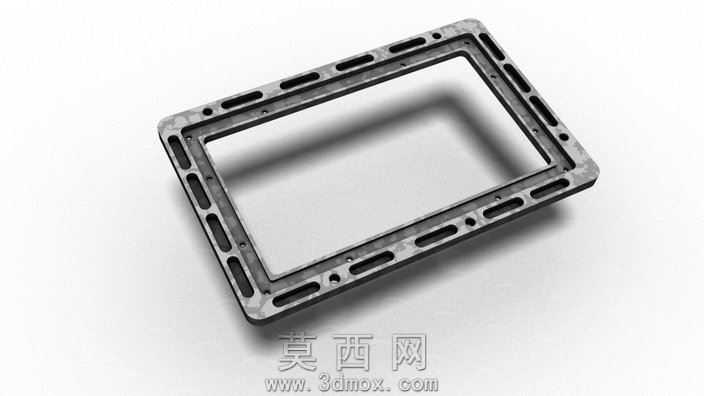

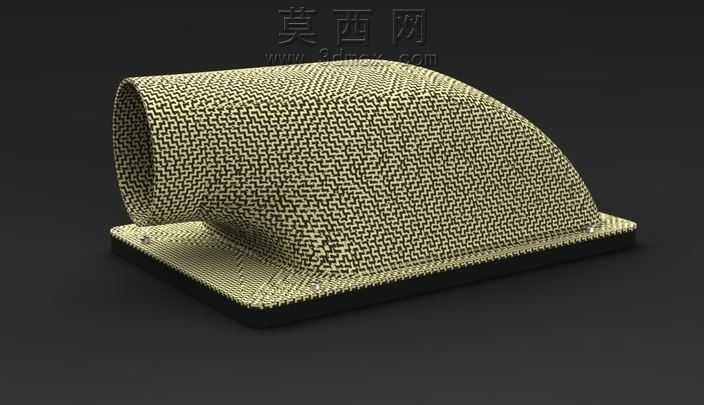

本适配转接框是针对马自达Miata B6引擎NA世代车型的进气系统改装需求完成的三维建模设计，核心目标是替换原厂Airbox顶部的适配结构，实现OEM规格过滤器的无损安装，同时移除原厂MAF相关的冗余结构，适配70x60mm规格的OEM管路，可采用碳纤维或环氧树脂材质加工制作。建模阶段首先基于原车引擎舱进气位的实测点云数据完成基准面搭建，严格对齐原厂风箱的安装孔位坐标，保证转接框与原车基座的完全贴合，无需额外打孔修改即可完成装配。整体结构采用矩形中空框体设计，外轮廓边缘做了等距的安装孔位排布，沿框体四周均匀布置沉头孔与长圆形调节孔，既保证安装时的定位容错率，也能让框体与上下连接部件的压紧力均匀分布，避免进气负压导致的密封失效。框体的壁厚经过受力仿真优化，在保证结构刚性的前提下尽可能做薄，减少不必要的重量增加，中空区域完全匹配OEM过滤器的通流截面，不会对进气流量造成额外阻碍。建模过程中对框体边缘做了圆角过渡处理，避免应力集中，同时适配碳纤维铺层或环氧树脂浇注的工艺要求，减少加工过程中的毛刺与结构缺陷。渲染阶段采用金属质感的哑光灰材质模拟成品的加工效果，清晰呈现孔位的排布细节与框体的结构层次，表面做了细微的磨砂纹理处理，还原机加工或复材成型的真实质感。设计过程中充分考虑了进气系统的密封需求，框体上下两面预留了密封胶条的安装槽位，可适配原厂规格的发泡密封胶条，保证改装后的进气系统气密性，避免未过滤空气直接进入引擎。同时针对改装场景的维护需求，孔位的尺寸与间距完全兼容原厂的固定螺丝规格，用户安装时无需额外采购定制紧固件，降低改装的物料成本与操作难度，整体结构在保证适配精度的同时，兼顾了轻量化与结构可靠性，满足民用车辆进气改装的实用需求。
