莫泰克M4ECU装载固定支架结构设计

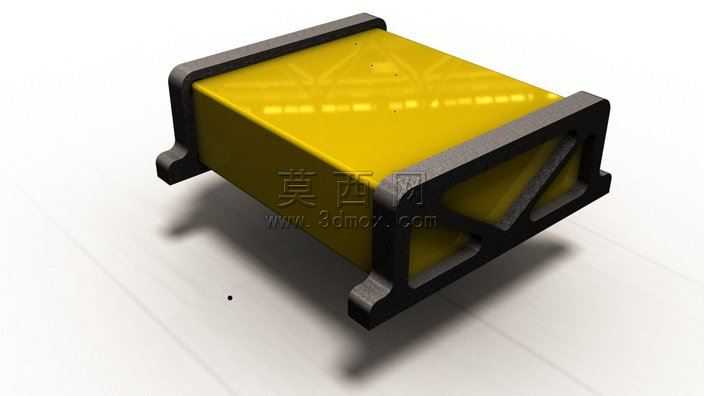

本模型为适配莫泰克M4车型ECU模块设计的专用装载固定结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循车载电控单元安装的尺寸公差要求，先以ECU模块的实际外轮廓尺寸作为基准绘制核心承载腔体的草图，通过拉伸、切除等基础特征完成主体承载槽的构建，再对两侧的固定支撑臂进行结构优化。支撑臂部分采用三角镂空的加强筋结构设计，在保证整体结构强度满足车载颠簸工况承载要求的前提下，尽可能削减非必要的实体结构，降低整体支架的自重，同时镂空结构也能为ECU工作过程中产生的热量提供流通散热的通道，避免热量积聚影响电控单元的运行稳定性。材质设置上，主体承载槽的内部接触面采用高饱和度的黄色工程塑料材质，模拟车载电控配件常用的阻燃ABS材质质感，调整材质的粗糙度参数至0.3左右，添加轻微的反射效果还原工程塑料表面的哑光带微亮的真实质感；外部支撑框架则采用深灰色玻纤增强尼龙材质，调整材质的硬度参数与纹理细节，添加细微的颗粒质感模拟玻纤材质的表面特征，两种材质的色彩区分也能在装配过程中快速识别安装定位区域，降低装配失误率。渲染环节采用影棚级三点布光方案，主光源从模型斜上方45度角投射，调整光源强度至80%，开启软阴影效果模拟自然光下的柔和投影，辅助光源从模型另一侧补光，消除支撑臂镂空结构处的死黑区域，背光源添加轻微的轮廓光效果，勾勒出支架整体的边缘轮廓，让模型的结构层次更加清晰。结构设计上，支架底部设置有两个带定位凸台的安装脚，凸台尺寸与车身安装位的预留孔位完全匹配，安装时可先通过凸台完成预定位，再通过紧固件完成锁紧，大幅提升车载装配的效率；承载槽的边缘设置有一圈凸起的限位挡边，可完全包裹住ECU模块的底部边缘，避免车辆行驶过程中ECU出现横向窜动，支撑臂的镂空三角结构经过受力仿真验证，可承受30G的瞬时冲击载荷，完全满足车载工况的振动与冲击要求。整个建模过程中所有特征均保留参数化编辑属性，可根据不同型号ECU的尺寸调整承载槽的长宽高参数，也可根据不同车型的安装位调整支撑臂的安装脚位置，具备较强的适配拓展性。
