莫特克M4 ECU安装固定支架结构

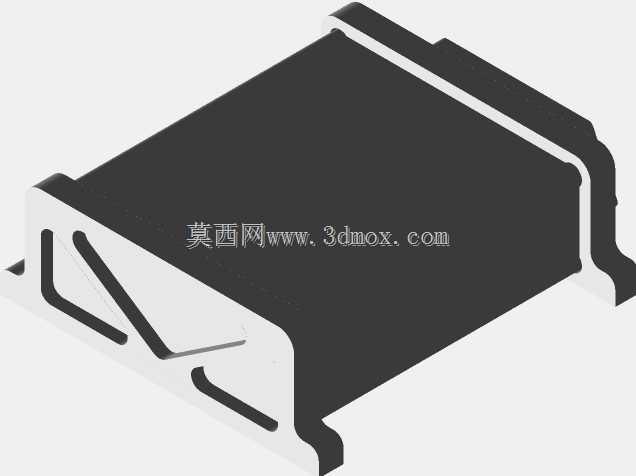

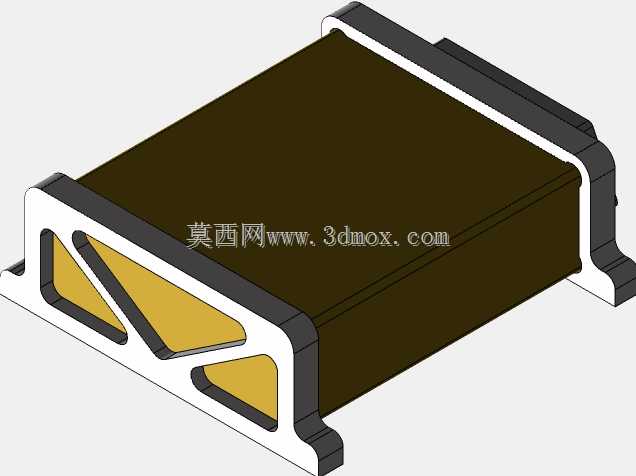

　　在汽车电控系统改装与赛事车辆搭建场景中，ECU的安装固定直接关系到电控单元的运行稳定性，尤其是针对替换式ECU的安装，原厂预留位往往无法匹配，需要专用的固定结构来完成安装定位，同时兼顾防护与走线便利性。这款针对Motec M4型号ECU设计的安装固定结构，核心用途是为该款可编程ECU提供可靠的车载安装载体，避免车辆行驶过程中振动、磕碰导致的ECU引脚松脱、壳体损伤，同时规整发动机舱或驾驶舱内的电控部件布局。从功能特性来看，该结构采用包裹式设计思路，主体承托区域完全匹配Motec M4 ECU的矩形壳体轮廓，四周设置凸起的限位边框，边框内侧预留0.2mm的装配间隙，既可以保证ECU顺利嵌入安装，又能限制ECU在横向、纵向的窜动，

　　避免车辆加减速、过弯时的惯性力导致ECU移位。结构两侧的支撑脚采用一体化延伸设计，支撑脚末端设置沉头安装孔，可通过M5螺栓直接固定在车身钣金或预制安装面板上，支撑脚的高度经过匹配设计，让ECU安装完成后底部与安装面预留3mm的间隙，既可以避免安装面不平整顶压ECU壳体，也能为ECU底部的散热提供空气流通空间，减少长时间高负荷运行时的热量堆积。在防护设计上，结构的侧部采用三角镂空加强筋结构，在不额外增加整体重量的前提下，提升边框的抗冲击能力，即使安装区域受到周边管线、工具的意外磕碰，加强筋结构可以分散冲击力，避免外力直接作用到ECU壳体上；边框顶部做了1mm的圆角倒边处理，安装过程中不会划伤ECU的塑料外壳，

　　也能避免施工时割伤操作人员的手部。从安装边界来看，该固定结构的整体外轮廓尺寸适配Motec M4 ECU的实际大小，长度方向预留了接插件的安装空间，ECU嵌入后，端部的线束接插件可以完全露出，不会被边框遮挡，方便线束插拔与后期检修；宽度方向的支撑脚外沿尺寸控制在合理范围，不会占用过多安装空间，即使在发动机舱边角、仪表台内部这类狭小安装区域，也能顺利完成固定。设计过程中充分考虑了车载环境的使用需求，结构的壁厚设置为2.5mm，兼顾结构强度与轻量化要求，整体采用一体成型的结构逻辑，没有多余的拼接部件，减少长期振动下的连接松动风险；表面处理适配车载使用场景，黑色的防护层可以抵御发动机舱内的油污、轻微酸碱腐蚀，

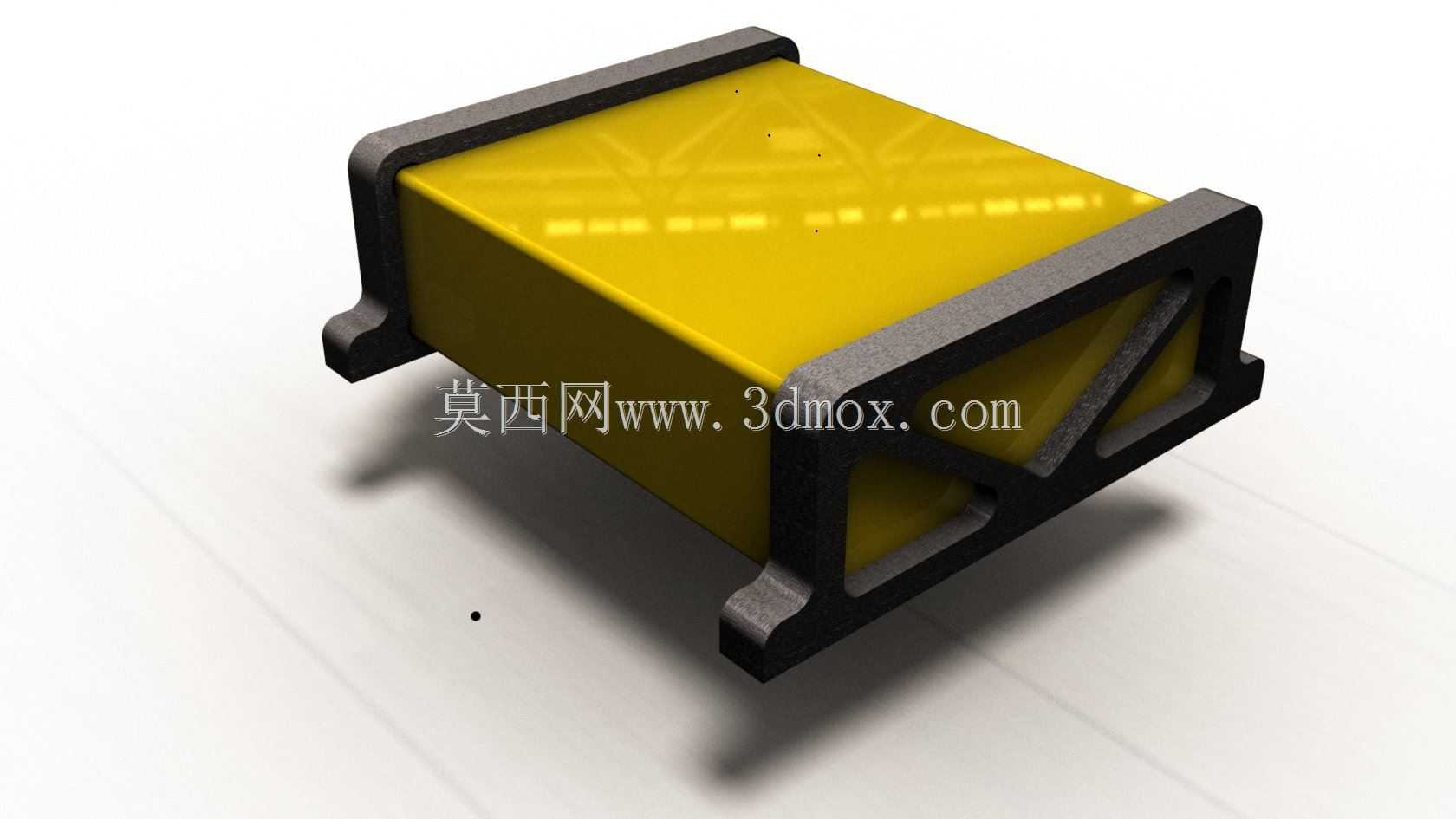

　　同时黄色的ECU主体与黑色支架形成明显的视觉区分，后期检修时可以快速定位ECU位置。在实际装车场景中，该固定结构既可以用于场地赛车、拉力赛车的改装ECU安装，也可以用于民用车辆动力升级后的ECU移位安装，安装时不需要对ECU本身做任何打孔、改装，只需要将ECU嵌入支架的承托槽内，再通过支架两侧的安装脚固定到车身上即可，整个安装过程不需要复杂的工装，普通的汽修工具就能完成装配。结构的镂空设计除了加强强度之外，也可以作为线束的固定位点，配套的扎带可以穿过镂空区域将ECU的连接线束规整固定，避免线束晃动拉扯接插件导致的接触不良问题。针对车载振动场景，支架的支撑脚位置做了轻微的弹性形变设计，当车辆行驶在颠簸路面时，支撑脚可以吸收部分高频振动，减少振动直接传递到ECU电路板上，降低电路板上元件虚焊的风险，提升电控系统的长期运行可靠性。
