马自达B6发动机线圈安装适配支架

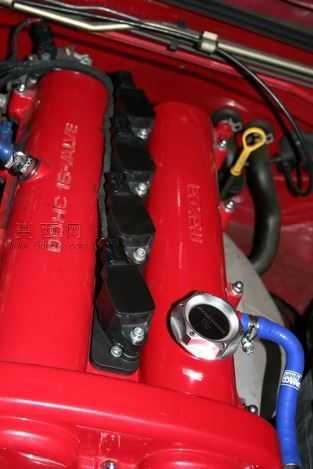

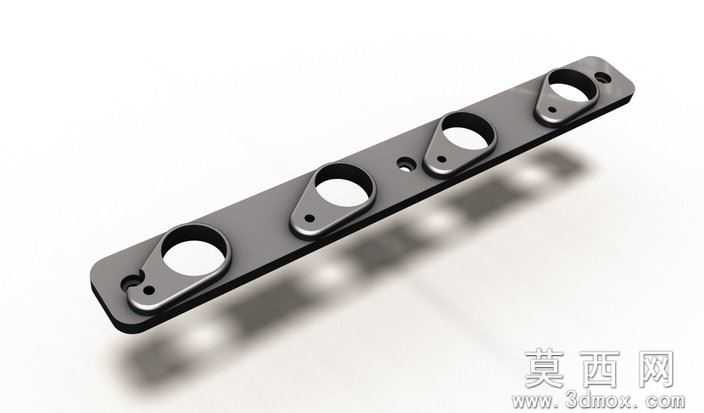

本模型为适配马自达Miata 1.6L B6发动机的线圈安装适配器，整体采用长条形板式结构设计，建模过程中首先基于发动机缸盖线圈安装位的实测尺寸进行基准草图绘制，精准定位四个线圈安装孔的中心距与相对位置，保证与本田爵士系列线圈的安装点位完全匹配。建模时对主体板材进行等厚度拉伸成型，边缘做统一的圆角过渡处理，避免应力集中的同时提升装配顺滑度；四个线圈安装位采用下沉式凸台结构，凸台与主体板材一体化建模，每个凸台上预留对应线圈的固定小孔，孔位公差按照汽车零部件装配标准设置，保证线圈安装后无晃动错位。主体板材上额外预留的定位小孔用于适配器与发动机缸盖的固定，孔位周边做轻微的沉头处理，适配标准紧固件的安装需求。材质渲染阶段主体采用哑光磨砂金属材质，模拟铝合金阳极氧化的表面质感，凸台边缘做轻微的倒角高光处理，还原机加工零件的真实细节；渲染时采用柔和的侧上方打光，投射出自然的软阴影，突出零件的厚度层次与结构轮廓，背景选用纯白色调，清晰展现零件的整体形态与细节特征。设计思路上围绕跨车型线圈适配的核心需求，在保证安装强度的前提下尽可能精简结构，去除多余的冗余材料，既控制零件整体重量，又保证四个线圈安装位的同轴度与平面度，避免安装后线圈出现倾斜导致的点火接触不良问题；整体结构无复杂曲面，所有特征均采用常规机械加工可实现的造型，兼顾三维建模的还原度与实际生产的可行性，安装后可实现本田爵士系列线圈在马自达B6发动机上的无损适配，解决改装过程中线圈安装位不匹配的问题。
