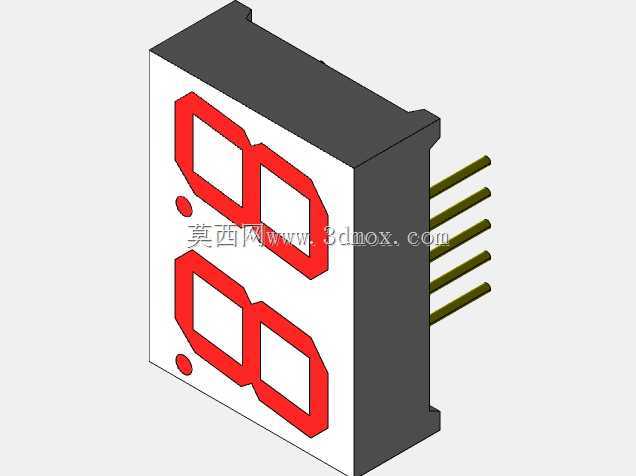

双位共阳共阴兼容七段LED数码显示器件

　　做了十几年工业设备结构设计，经手的数显类装置少说也有几百套，双位七段LED显示模块是小体积设备里最常用的显示单元之一，这次建模的这款双位显示器件，是针对小尺寸控制柜、手持检测设备、小型计数装置这类安装空间局促的场景做的结构还原。

　　先从实际使用场景说，这类双位显示模块最常出现在小型温控器面板、台式电源电压电流显示、流水线计数工位的单件计数器、小型充电桩的状态码显示、家用小电器的档位显示位置，不需要多位长数字显示的场景下，双位模块既能覆盖0-99的数值显示范围，又不会占用过多面板空间，比拼接两个单位数码管的安装效率高很多，也能避免单管拼接时的显示高度差、段码对齐偏差问题。

　　从功能特性上看，这款器件同时兼容公共阳极与公共阴极两种接线逻辑，做硬件选型的时候不用单独区分供电逻辑版本，同一套结构外壳可以适配两种接线方式的PCB芯板，减少外壳开模的SKU数量，生产端的物料管理成本能降不少。引脚采用直插式排布，引脚间距做了标准化设计，刚好匹配通用2.54mm间距的焊盘孔位，不管是手工焊接打样，还是过波峰焊批量生产，都不会出现引脚对位偏移、虚焊的问题。显示段的发光面做了哑光扩散处理，不会出现段码边缘亮度过高、中心发暗的问题，正面观察视角覆盖水平120度范围，操作人员站在设备侧方也能清晰读取数值，不会出现侧看反光、数字缺段的视觉问题。

　　设计思路上，建模的时候首先还原了外壳的安装限位结构，器件背部的定位凸台刚好卡在面板开孔的卡槽里，安装时不需要额外打胶固定，从面板背部推入之后，两侧的卡扣会自动卡在面板内壁，拆卸的时候用平口螺丝刀轻压卡扣就能取出，比螺丝固定的结构装配效率高至少三倍。外壳的黑色阻光部分采用遮光ABS材质建模还原，段码位置的红色透光部分做了0.3mm的壁厚差，避免相邻段码之间出现串光问题，也就是常说的“鬼影”现象，实际生产中这个壁厚差如果控制不好，要么透光不足显示发暗，要么串光导致数字辨识度下降，建模时特意把透光段的边缘做了0.1mm的遮光裙边，从结构上阻断相邻段的光线串扰。

　　外形尺寸与安装边界这块，建模时严格按照实物的安装公差做了还原，器件整体的长宽高尺寸适配常规的小型面板开孔，面板开孔尺寸留了0.2mm的安装间隙，不会因为外壳注塑收缩导致装不进去，也不会因为间隙过大出现面板晃动的问题。引脚伸出长度做了10mm的标准化设计，焊接后引脚穿过PCB的剩余长度控制在2mm以内，不会出现引脚过长触碰机箱内部金属件导致短路的风险。器件正面的显示面比外壳边缘高出0.2mm，贴面板安装的时候能和面板表面基本齐平，不会出现凹陷积灰、或者凸起剐蹭的问题。另外建模时特意还原了外壳边角的R0.5圆角，既避免安装时锐角划伤操作人员手指，也能减少注塑生产时的应力集中问题，降低外壳摔落时的碎裂概率。

　　实际做结构选型的时候，这类双位显示模块的安装深度是很多新手工程师容易忽略的点，这款器件的背部安装深度控制在12mm以内，就算是壁厚只有15mm的薄型手持设备外壳，也能轻松容纳，不会出现器件顶到背部电池或者PCB元件的问题。另外引脚的排布位置做了居中设计，不管是正装还是反装，都能和PCB的焊盘对齐，不会出现接线方向错误导致的显示乱码问题，生产端的防呆设计也通过结构不对称的定位凸台实现，装反的时候根本推不进面板开孔，从源头上避免装配错误。
