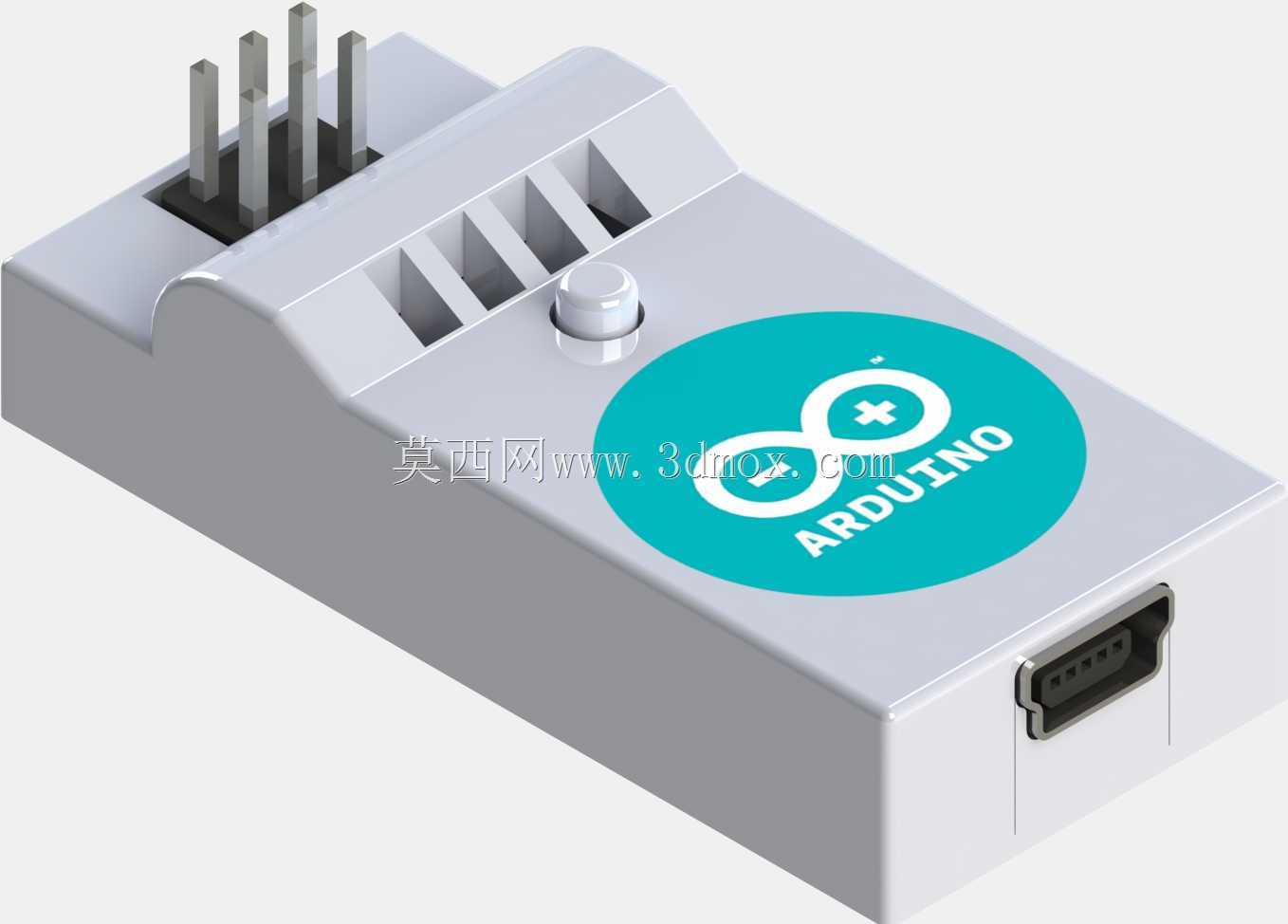

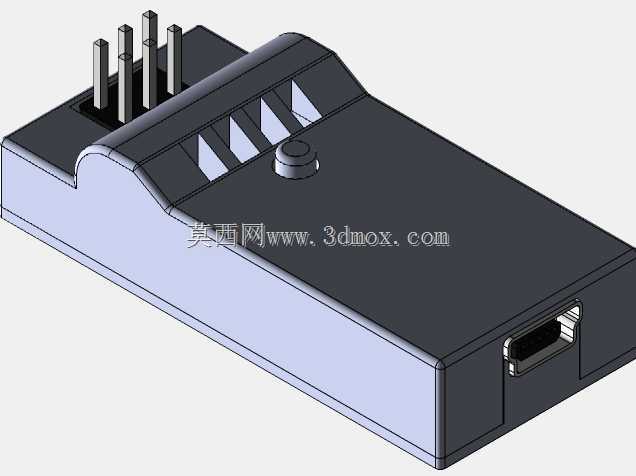

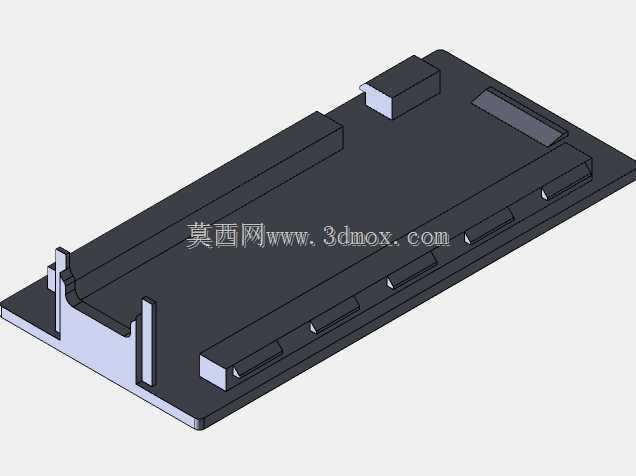

ArduinoNANO在线串行编程器外壳结构

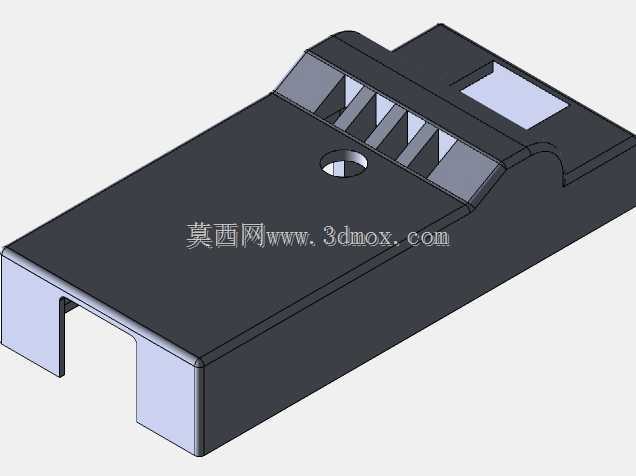

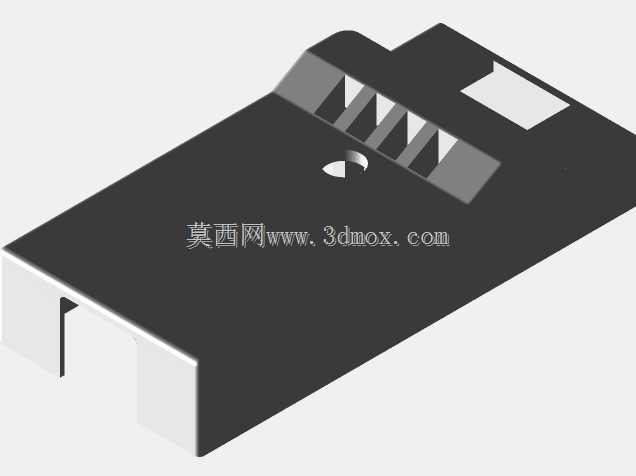

　　在嵌入式开发、开源硬件调试的日常作业场景里，Arduino NANO作为常用的小型开发板，常被用作ISP在线串行编程器，给其他同系列主控板烧录引导程序、上传自定义固件，而适配的外壳是保障这类编程器稳定使用的关键结构件。这个外壳的设计完全围绕3D打印成型的工艺特性做优化，没有设置复杂的倒扣、薄壁悬空结构，哪怕是入门级FDM3D打印机，使用常规PLA耗材也能顺利打印成型，不需要额外添加大量支撑结构，打印完成后仅需简单去除少量支撑毛刺就能完成组装，大幅降低了自制编程器外壳的加工门槛。从功能适配层面看，壳体上预留的排针开口位置完全匹配Arduino NANO作为ISP使用时的引脚排布，编程时需要引出的MOSI、MISO、SCK、

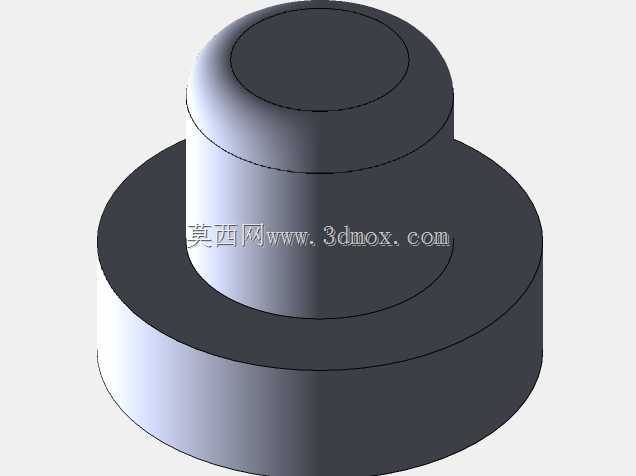

　　复位以及电源引脚都能顺畅伸出壳体，不会出现引脚干涉、插接线缆时被壳体挡住的问题；侧面预留的Mini USB接口开口尺寸做了合理冗余，不同厂家生产的USB公头都能顺利插入，不会因为接口公差导致插接线缆时需要反复调整位置。壳体顶面的圆形标识区域做了下沉0.2mm的凹槽设计，不管是打印时换色打印Arduino标识，还是后期粘贴标识贴纸，都能保证标识位置平整不凸起，日常使用中不会因为摩擦导致标识脱落。壳体上的散热格栅设计也经过考量，位置刚好对应开发板上主控芯片、电源稳压芯片的发热区域，编程过程中芯片产生的热量可以通过格栅缝隙顺利散出，避免封闭壳体导致热量堆积，出现芯片过热降频、烧录不稳定的问题；顶面的复位按键位置预留了精准的按压通孔，

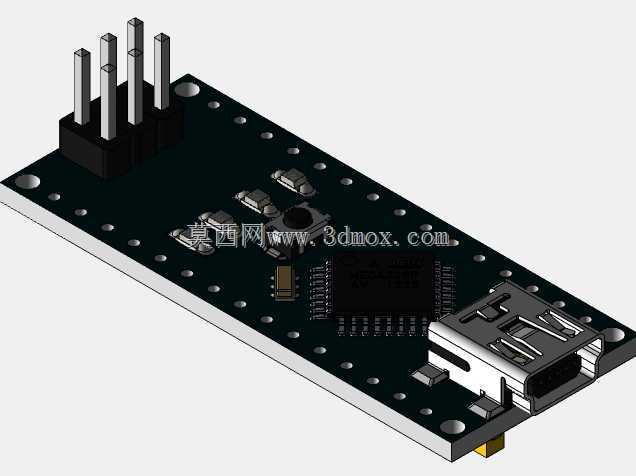

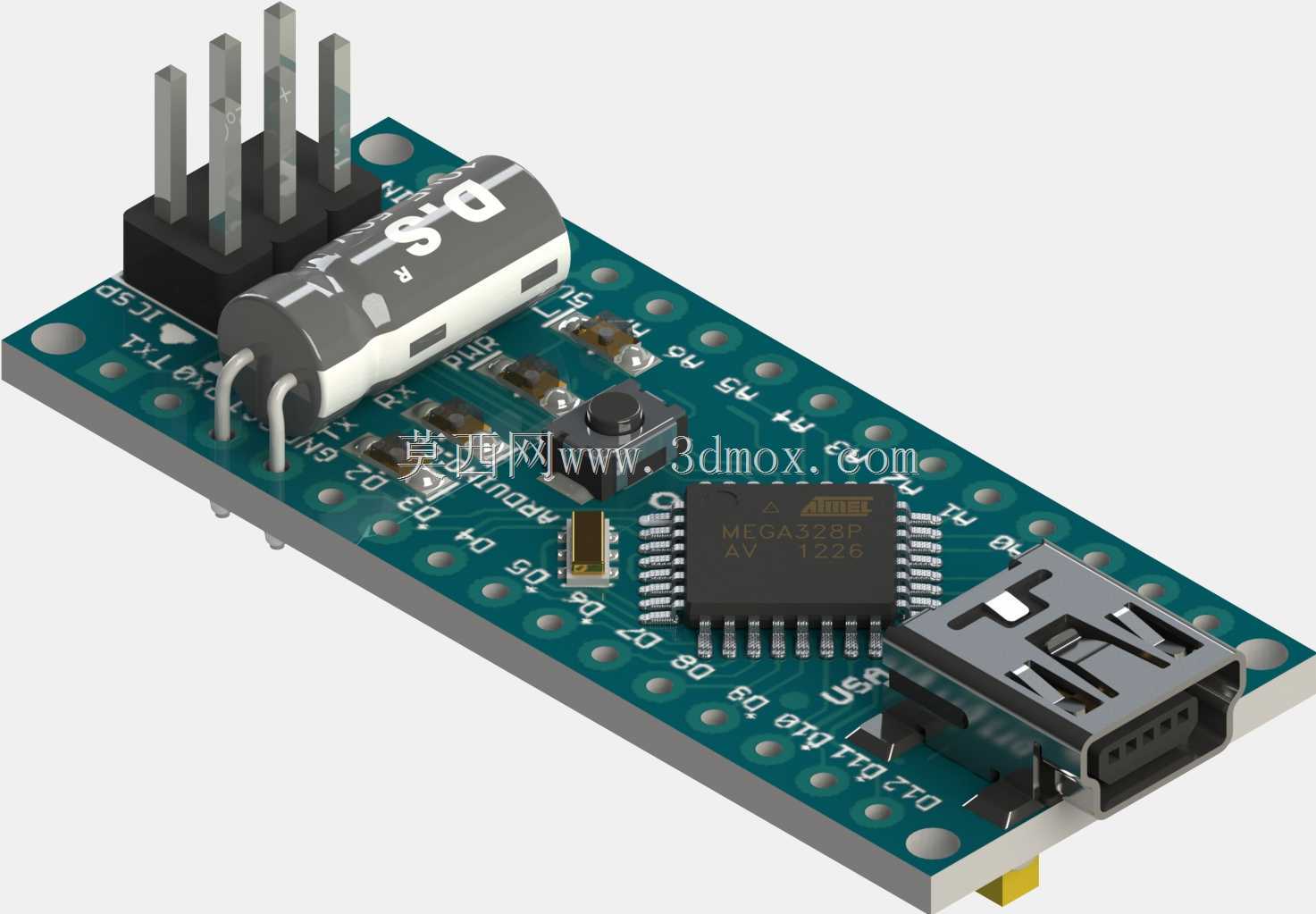

　　手指按动时不会出现卡滞，按键的按压行程完全释放，不需要刻意用力就能触发复位操作。从安装边界来看，壳体的内部型腔尺寸完全贴合Arduino NANO开发板的实际轮廓，开发板放入后不会出现左右窜动的情况，上下盖合后通过卡扣结构固定，不需要额外使用螺丝紧固，组装和拆卸都很方便，后期需要更换开发板或者维修电路时，不需要借助工具就能轻松打开壳体。壳体的边角全部做了R2的圆角过渡，没有尖锐的棱角，日常手持操作时不会划伤手部，放在工作台面上也不会刮伤桌面漆面。在实际使用场景中，这类带外壳的ISP编程器比裸露开发板的耐用性提升很多，日常收纳放在工具包中时，不会因为和其他螺丝刀、镊子等工具磕碰导致板上贴片元件脱落、排针弯折，也能避免桌面的焊锡渣、

　　金属碎屑掉落在电路板上造成短路故障。设计时还考虑了手持插拔的握持手感，壳体侧面做了轻微的内凹弧度，手指握持时贴合度更好，插拔排针或者USB线缆时能稳稳握住壳体，不会因为用力插拔导致开发板从壳体中滑脱。对于经常需要给不同Arduino板卡烧录程序的开发者、电子教学场景来说，这个外壳结构既满足了3D打印自制的便捷性，又能在实际使用中给核心电路板提供足够的防护，同时完全不影响编程器的所有接口功能和操作体验，不需要对原有开发板做任何裁剪或者改装，直接将标准尺寸的Arduino NANO板放入型腔就能完成组装，适配性覆盖市售绝大多数常规版本的Arduino NANO开发板。
