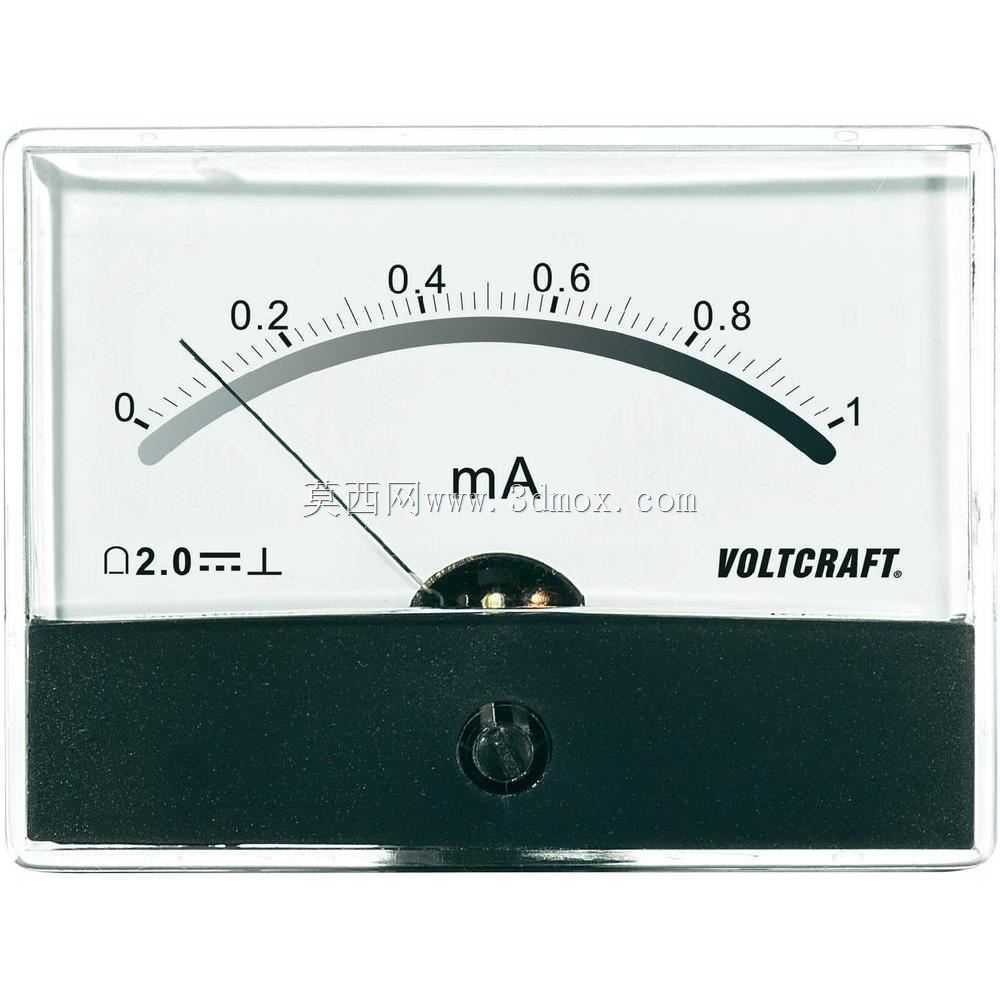

德雷斯普尔VOLTCRAFT指针式电流测量表头

　　从事电气柜集成、小型电控设备装配的结构工程师，大概率都接触过这类嵌入式安装的指针式测量表头，这类表头不需要额外供电、抗干扰能力强，在工业现场的强电磁环境下，比数显表头的可靠性表现更稳定，尤其适合设备运行状态的直观快速判读，操作人员扫一眼就能知道当前回路的电流是否在正常区间，不需要凑近读取数字，在设备巡检、应急操作场景下的实用性非常突出。

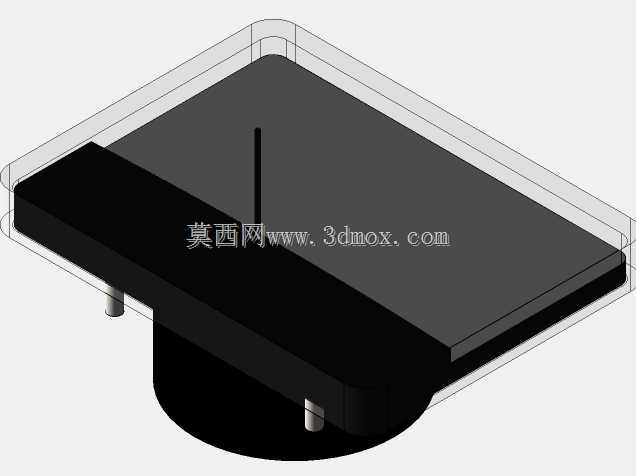

　　这个表头的安装结构采用了面板嵌入式的设计思路，主体分为前端显示面、中部安装卡合段、背部接线腔体三个部分，前端的透明防护盖做了轻微的斜边倒角，既可以减少现场灯光的反光对指针读数的干扰，也能避免安装时尖锐边角划伤操作人员的手部，透明盖和黑色表壳的配合处做了一圈限位止口，装配时不需要额外打胶就能实现基础的防尘效果，适配车间多粉尘的常规使用环境。中部的安装段做了适配标准面板开孔的尺寸设计，安装时只需要在设备面板上开出对应尺寸的矩形开孔，将表头从面板正面推入，再通过背部的两个金属固定卡销卡紧在面板背面即可，不需要额外的螺丝固定，装配效率比螺丝固定式的表头高很多，后期维护更换时也不需要拆整个设备面板，从正面就能完成拆卸替换。

　　从实际使用场景来看，这类表头常被集成在小型直流配电回路、实验台电源输出端、小型充放电设备的面板上，用来实时显示回路的电流数值，指针的偏转角度和电流大小呈线性对应关系，内部的磁电系结构经过阻尼调校，指针摆动时不会出现长时间来回晃动的情况，回路电流出现波动时能快速稳定到对应数值，不会因为瞬时的电流跳变导致指针频繁抖动，既方便读数，也能减少内部转轴的磨损，延长表头的使用寿命。

　　设计建模的时候，需要重点关注几个安装边界尺寸：首先是面板开孔的尺寸公差，必须控制在合理范围内，开孔过大的话表头装入后会出现晃动，长期使用可能因为设备振动导致表头移位，开孔过小则会导致表头无法顺利装入，强行压入还可能撑裂塑料表壳；其次是表头背部的接线空间预留，背部的两个接线柱是用来接入被测电流回路的，建模时要在接线柱后方留出足够的接线操作空间，方便工人用螺丝刀拧紧接线螺丝，同时要预留出线缆的弯曲半径，避免线缆被硬折导致线芯断裂；另外还要注意表头前端突出面板的高度，不能突出过多，避免设备搬运过程中磕碰损坏透明防护盖，也不能和面板上的其他操作部件产生干涉。

　　表头的外壳采用黑色阻燃ABS材质，建模时要考虑塑料件的拔模斜度，所有侧壁都做了合理的拔模角度，方便注塑生产时顺利脱模，外壳的壁厚保持均匀，避免注塑时出现缩痕、缺料等缺陷，背部的两个固定卡销采用金属嵌件设计，建模时要预留好嵌件的安装位置，保证嵌件和塑料外壳的结合强度，多次拆装也不会出现松脱的情况。透明防护盖采用透明PC材质，透光率高，抗冲击性好，即使被小物件磕碰也不容易碎裂，适合工业现场的复杂使用环境。

　　在做设备整体结构布局的时候，这类表头通常会布置在面板的中上部区域，和操作人员的站立视线高度齐平，方便读数，同时要和旁边的旋钮、开关、按钮保持足够的安全间距，避免操作其他部件的时候误碰到表头，也方便后期的接线维护。如果是在多尘、有轻微溅水的使用场景，还可以在表头和面板的贴合处加装一圈薄的橡胶密封垫，提升防护等级，避免粉尘、水汽进入表头内部影响测量精度。
