斯图芬施瓦尔特6-6x30°旋转波段开关结构

　　在工业控制回路、民用电子设备的档位切换场景里，这类多档位旋转开关是实现多回路信号切换、电源档位选择的核心基础元件，本次呈现的6档位30°分度旋转开关，核心适配需要6个固定切换档位的电路控制场景，常见于音频设备输入切换、工业仪器量程选择、小家电功能档位切换、小型电控设备的模式选择工位。从实际使用的功能逻辑来看，这类开关依靠转轴的旋转带动内部动触片做定角度转动，每转动30°即可完成一个档位的触点通断切换，6个档位对应6组独立的静触点回路，能够在单轴操作下实现多回路的有序通断，相比按键式切换结构，它的操作反馈清晰，档位定位明确，不会出现误触发的情况，适合需要明确档位感知的操作场景。

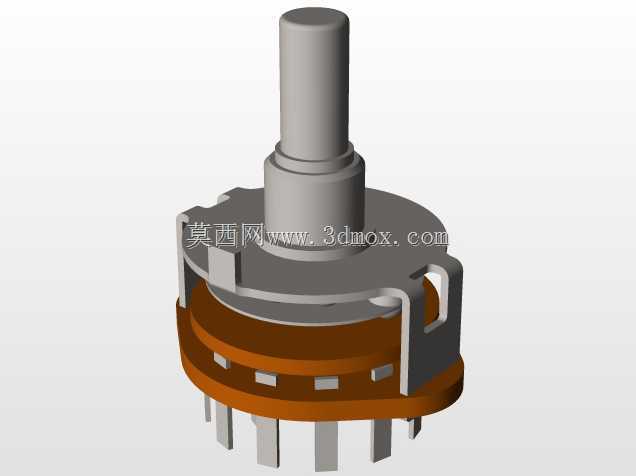

　　从设计思路层面拆解，整个结构采用分层堆叠的设计逻辑，最上方的金属转轴是操作受力端，轴径做了统一的圆柱公差设计，适配常规的旋钮帽安装尺寸，转轴根部做了台阶限位，避免转轴在按压或者旋转过程中出现轴向窜动，保证操作的手感一致性。中间的金属支架是整个开关的安装承载主体，支架上的两个对称卡扣结构，是为了适配面板嵌入式安装的固定需求，安装时只需要将开关主体穿过面板预留的安装孔，卡扣即可卡在面板背面完成快速固定，不需要额外的螺丝锁附，能大幅提升产线装配效率。下方的棕色绝缘基座是整个开关的绝缘承载部分，采用耐温绝缘的电木材质加工，既能够保证各触点之间的绝缘性能，也能在触点带载通断产生少量电弧时，具备足够的耐烧灼性能，延长开关的使用寿命。基座下方伸出的多根插脚是电路焊接端，插脚的排布间距符合常规PCB板的孔距设计标准，能够直接插装在对应PCB的焊盘孔内完成波峰焊或者手工焊接，不需要额外的接线端子，适配批量生产的加工需求。

　　从安装边界与尺寸适配角度来看，整个开关的径向最大尺寸不超过常规旋钮开关的通用安装尺寸，转轴伸出基座的高度能够适配不同厚度的设备面板，不管是薄款的塑料面板还是稍厚的金属设备面板，都能通过搭配不同高度的旋钮帽完成适配。内部的定位结构采用钢珠加弹簧的分度定位设计，每转动30°钢珠就会卡入基座上对应的定位凹坑内，给操作者传递清晰的档位到位反馈，同时也能保证开关在受到轻微振动时不会自行跳档，维持档位的稳定性。动触片采用弹性铜材加工，表面做镀银处理，既能够保证触点接触的低电阻特性，减少接触不良导致的信号衰减或者发热问题，也能提升触点的耐磨性能，保证足够的机械使用寿命。在实际选型应用中，这类开关需要根据实际回路的电压电流参数选择对应的触点负载等级，本次结构的触点间隙、触片压力都是按照小信号切换场景设计，适配控制回路、信号回路的切换需求，如果用于电源回路的带载切换，需要对应调整触片的厚度与触点材质，保证带载能力满足使用要求。整个结构的各零件之间的配合公差都按照小尺寸电子元件的精密配合要求设计，转轴与支架之间的转动间隙控制在合理范围内，既不会因为间隙过大出现转轴晃动，也不会因为间隙过小导致转动卡滞，保证操作的顺滑度。绝缘基座上的静触点嵌装槽做了定位防呆设计，每个静触点的安装位置唯一，装配时不会出现触点装反或者错位的问题，能够降低装配过程的不良率。
