9伏块状电池安装固定夹持支架结构

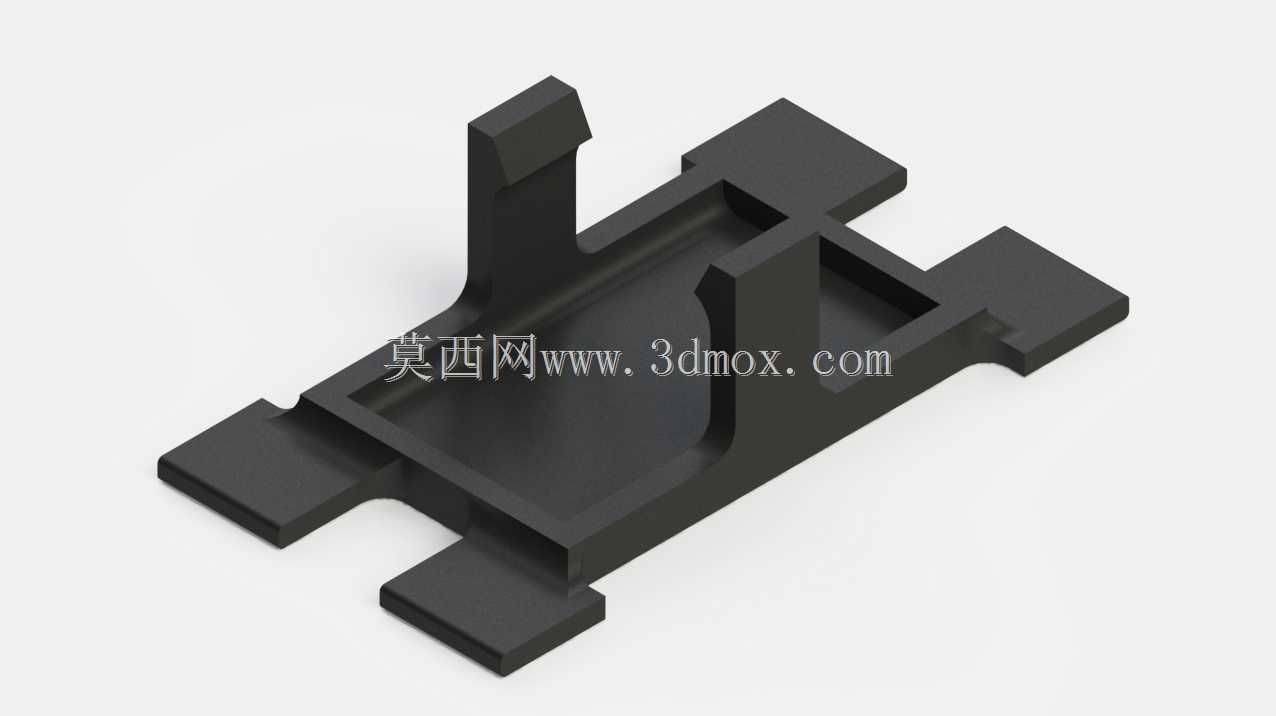

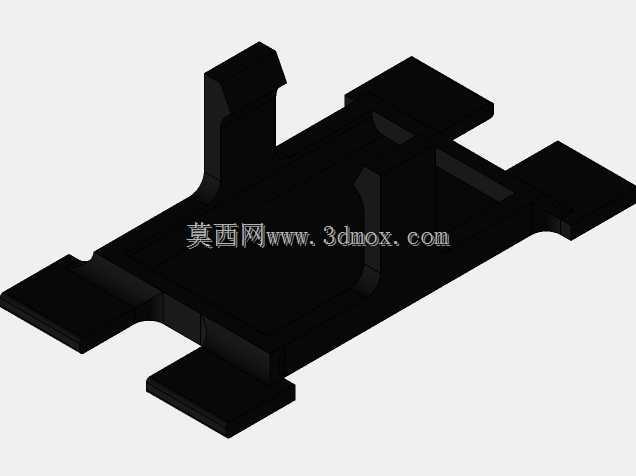

　　在便携式检测仪器、小型工业传感终端、户外手持作业设备的结构设计环节，9伏块状叠层电池的固定一直是容易被忽略却直接影响设备可靠性的细节，不少早期便携设备仅采用泡棉胶粘贴或者简易弹片抵压的方式固定电池，在设备跌落、长期振动或者高低温循环工况下，很容易出现电池移位、触点接触不良甚至电池松脱断电的问题，直接导致设备运行中断，这类故障在工业现场的巡检设备、应急检测仪器上出现时，往往会造成作业数据丢失、检测流程中断的实际损失。这款针对9伏块状蓄电池设计的夹持支架，就是为了解决这类场景下的电池可靠固定问题而开发的结构件。从结构形态来看，该支架采用一体化的框型承托结构，主体为内凹的型腔结构，型腔的内部轮廓完全匹配9伏块状电池的外部尺寸，

　　电池装入后可以被型腔侧壁限制四个方向的水平位移，不会在腔体内出现左右或者前后的窜动。支架两侧向上延伸出两个带倒扣的弹性卡臂，卡臂的内侧面做了贴合电池上边缘轮廓的斜度导向设计，电池装入时可以顺着导向面推开卡臂，待电池完全落位到型腔底部后，卡臂自动回弹，倒扣结构卡在电池的上表面边缘，限制电池的垂直方向脱出，不需要额外的螺丝或者压盖就可以完成电池的锁紧固定，拆装时只需要向外掰开两个卡臂就可以取出电池，日常更换电池的操作效率很高。支架的底部向外延伸出四个带安装平面的固定支脚，每个支脚的平面上预留了对应的安装孔位，可以通过螺丝直接固定在设备的内部壳体或者PCB板的安装柱上，支脚的平面度做了针对性的结构优化，安装后支架不会出现倾斜，

　　保证电池装入后和设备触点的对位精度。考虑到3D打印的加工适配性，整个支架的所有壁厚都做了均匀化处理，没有出现壁厚突变的结构，避免打印过程中出现翘曲变形，所有的棱角位置都做了小尺寸的圆角过渡，既可以减少打印过程中的应力集中，也可以避免安装时锐边划伤操作人员或者电池的外皮。在实际的设备适配场景中，这款支架可以直接集成在便携式万用表、工业气体检测仪、户外无线传感节点、小型应急报警装置的内部结构中，替代传统的电池仓卡扣结构，相比传统的塑料注塑电池仓，这款支架的结构更紧凑，占用的内部空间更小，不需要在设备外壳上设计复杂的电池仓开盖结构，对于小批量定制的工业设备来说，可以大幅简化外壳的模具结构，降低小批量生产的开模成本。从安装边界来看，支架的整体外轮廓尺寸完全围绕9伏电池的外形做最小化设计，支脚的延伸长度刚好满足安装固定的强度需求，不会额外占用设备内部的布线空间，卡臂的弹性变形量经过反复校核，既保证足够的卡紧力避免电池松脱，又不会因为卡紧力过大导致电池外壳被夹变形，甚至损坏内部的电芯结构。型腔的底部预留了微小的间隙，一方面可以容纳电池外皮的尺寸公差，避免电池因为尺寸公差出现装入卡滞的问题，另一方面也可以在电池出现漏液时，留出少量的积液空间，避免漏液直接扩散到设备的电路板上造成短路故障。在结构设计的细节上，卡臂的倒扣位置做了小平面的贴合设计，和电池上表面的接触面积经过优化，不会因为线接触导致长期使用后倒扣磨损，失去卡紧能力，支脚的安装孔位采用沉孔设计，

　　螺丝安装后螺丝头不会高出支脚平面，避免和电池底部产生干涉。整个支架没有多余的冗余结构，所有的结构特征都服务于电池固定、自身安装的核心功能，没有为了外观增加不必要的曲面或者装饰结构，完全从功能实现、加工便利性、使用可靠性的角度出发做结构优化，不管是采用3D打印做小批量的样机验证，还是开模做批量生产，都不需要做过多的结构调整，可以直接适配对应的加工工艺。在实际的振动工况测试中，安装该支架的设备在10-2000Hz的扫频振动测试下，电池没有出现移位，触点接触电阻始终保持在稳定范围内，跌落测试中从1.2米高度自由跌落到水泥地面，电池也没有出现松脱断电的情况，完全满足工业便携设备的可靠性要求。对于结构设计从业者来说，这类小型固定件的设计往往最能体现结构设计的功底，不需要复杂的传动或者运动结构，只需要围绕固定可靠、拆装便利、加工适配、空间占用这几个核心需求做平衡，就可以做出实用性很强的结构方案，这款电池夹持支架的设计思路，也可以延伸到其他规格的块状电池固定场景中，只需要调整型腔的尺寸、卡臂的位置和支脚的安装孔位，就可以快速适配不同型号的电池固定需求。
