四端口USB集线扩展器结构设计

　　日常办公与工业现场调试场景中，外接设备接口不足的问题十分常见，这款四端口USB集线设备的设计，正是针对多外设同时接入的需求展开。从实际使用场景来看，不管是桌面办公场景下同时连接U盘、鼠标、加密狗、外置声卡这类外设，还是工业调试现场给编程器、数据采集模块、调试手柄提供扩展接口，这类集线设备都能减少主机接口反复插拔的损耗，也能理顺桌面走线，避免多设备线缆杂乱缠绕。

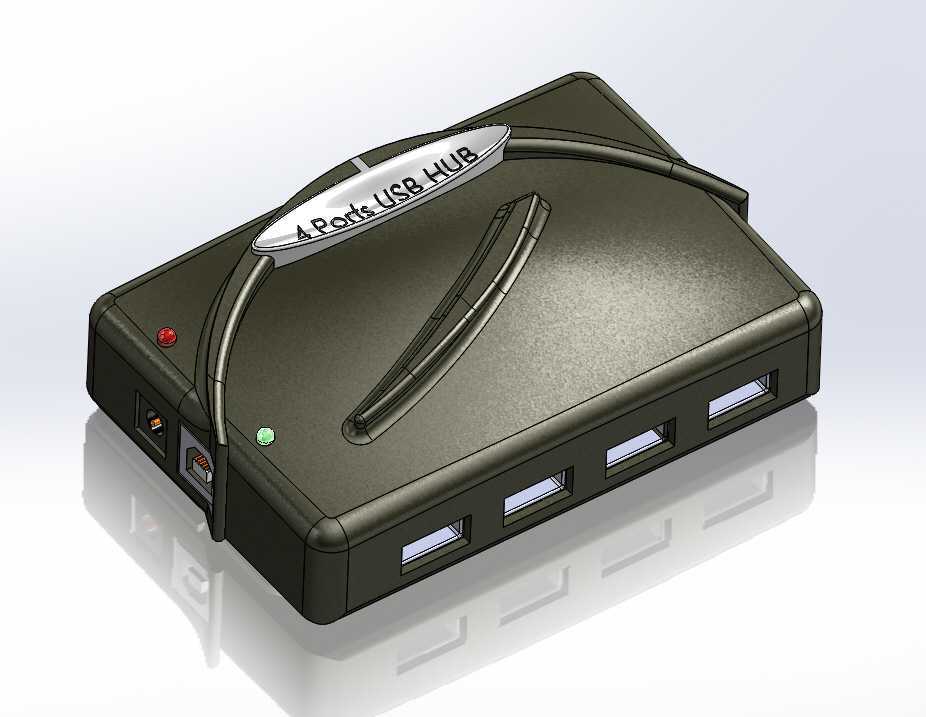

　　从功能特性上看，这款设备采用单上行USB接口对接主机，下行提供四个标准USB-A型接口，每个接口都做了独立的信号走线隔离，避免多设备同时接入时出现信号串扰，尤其是接入大容量存储设备进行数据传输时，能保证传输速率稳定，不会出现掉盘、识别失败的问题。设备壳体上设置了两个状态指示灯，红色为电源接通指示，绿色为数据传输状态指示，现场调试时可以直观判断设备工作状态，不用反复排查主机端的设备连接情况。设备顶部设计了集成式的线缆收纳槽，上行连接线缆可以顺着槽位卡入收纳，不用额外整理线缆，外出携带时也不会出现线缆弯折、接头磕碰的问题，适配移动办公、现场调试这类需要频繁携带设备的场景。

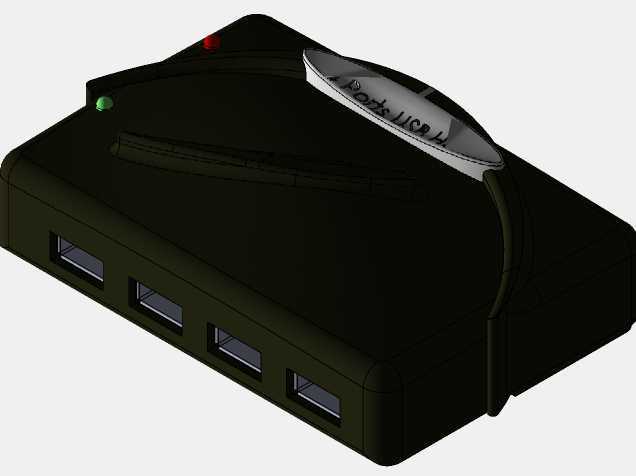

　　设计思路上，这款集线设备优先考虑了日常使用的耐用性，壳体采用圆角矩形的造型，所有边角都做了R3以上的圆弧过渡，避免日常挪动、跌落时边角应力集中导致壳体开裂。上下壳体采用卡扣加螺丝的双重固定方式，卡扣承担日常装配的定位作用，螺丝提供长期使用的连接强度，就算经常插拔接口，壳体也不会出现松垮、接缝变大的问题。接口排布上，四个下行接口沿设备长边等距排布，相邻接口的中心间距留足了15mm的空间，就算是插体积较大的U盘、无线接收器这类外设，也不会出现相邻接口互相遮挡、无法同时插入的问题，充分考虑了不同规格外设的实际尺寸。上行接口设置在设备短边的侧端，和电源指示、状态指示灯相邻，走线方向和下行接口垂直，能避免上行线缆和下行外设线缆互相干扰。

　　外形尺寸与安装边界方面，这款设备整体长宽尺寸控制在100mm*80mm以内，厚度不超过20mm，放在桌面不会占用过多空间，也可以直接固定在设备机柜的侧方理线架上，不需要预留过大的安装空间。设备底部做了四个浅槽的防滑胶垫安装位，装配胶垫后放在光滑的桌面也不会因为插拔外设时的推力出现滑动，日常插拔接口时不用额外按住设备就能完成操作。壳体表面采用细磨砂的纹理设计，不容易残留指纹和划痕，长期使用也能保持外观整洁。内部PCB的固定柱做了加高处理，让电路板和壳体底部留出2mm的间隙，避免桌面的冷凝水、金属碎屑接触电路板造成短路，提升不同使用环境下的适应性。

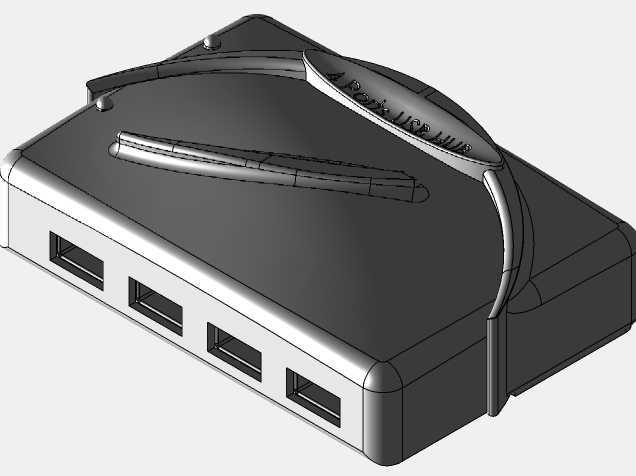

　　从结构细节来看，设备的接口部位都做了加厚的胶位支撑，USB接口的金属外壳和壳体之间预留了0.1mm的装配间隙，既保证接口装配到位，也能避免插拔时的外力直接传递到PCB焊点上，长期使用不会出现焊点脱焊、接口松动的问题。顶部的线缆收纳槽做了圆弧过渡的导向结构，收纳线缆时不用刻意对准槽位，顺着弧度就能把线缆卡入槽内，取出时也不会出现线缆被槽边卡住的问题。指示灯的导光柱采用和壳体一体注塑的半透明材质，不需要额外装配导光零件，减少装配工序的同时，也能让光线均匀发散，不会出现局部亮度过高刺眼的问题。
