国产5-8kW驻车柴油加热器燃烧器结构

做驻车加热系统结构开发快十二年，经手的燃油加热器燃烧器方案少说也有二十多套，这次还原的这款5-8kW功率段国产机型燃烧段结构，是目前国内露营车、自行式房车后市场装机量最高的结构形式之一。很多刚接触驻车供热的工程师容易把燃烧器当成简单的油雾燃烧腔体，实际在车载移动工况下，这个部件的设计边界卡得非常死，既要扛住持续燃烧的高温形变，还要适配行车过程中的颠簸、倾斜工况，同时要兼顾安装时的法兰对接精度、油路气路的走线干涉问题。

先从实际应用场景说，这类小功率柴油加热器主要用在B型、C型房车的独立供热系统，也有部分越野露营车会把它装在储物舱内，不需要启动车辆发动机就能为舱内提供热风，部分改款机型还能兼顾生活热水的预热。和大功率商用车用的驻车加热器不同，5-8kW的功率段刚好匹配6米以内房车的舱内容积，不会出现功率过剩导致的频繁启停，也不会因为功率不足在低温环境下达不到设定舱温。燃烧器作为整个加热器的核心发热单元，所有的燃油雾化、点火、持续燃烧过程都在这个组件内部完成，它的结构合理性直接决定了加热器的燃烧效率、积碳速率、运行噪音和使用寿命。

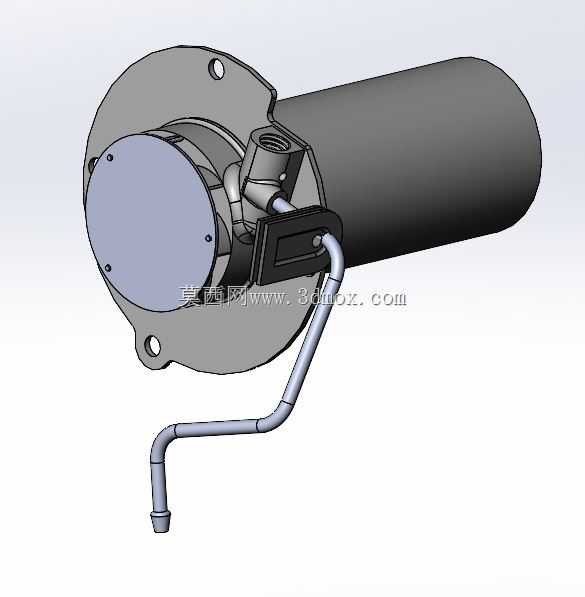

从结构设计思路来看，这款燃烧器采用了法兰盘安装的形式，法兰上的四个安装孔位做了均匀分布设计，安装时可以直接对接加热器的主壳体密封面，法兰和燃烧腔体之间采用了卷边压合的密封结构，不需要额外加装耐高温密封垫就能避免燃烧废气窜入热风通道。燃烧腔体本身采用了耐热不锈钢拉深成型，筒体的壁厚控制在1.2mm，既能够承受持续燃烧时800℃左右的腔体壁温，也不会因为壁厚过大导致整机重量超标，毕竟车载部件对重量的敏感度很高，每增加一公斤的无效重量都会影响整车的荷载分配。筒体的前端做了收口设计，和后端的雾化座安装位保持同轴度公差在0.1mm以内，这个精度要求是为了保证油雾能够均匀喷射在燃烧腔的中心区域，避免偏烧导致的局部过热烧穿腔体。

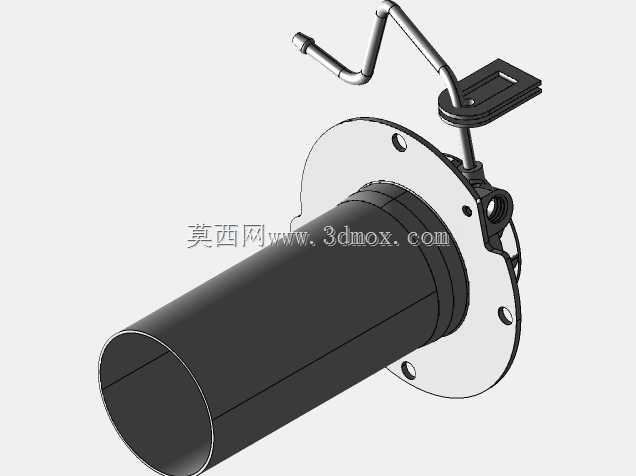

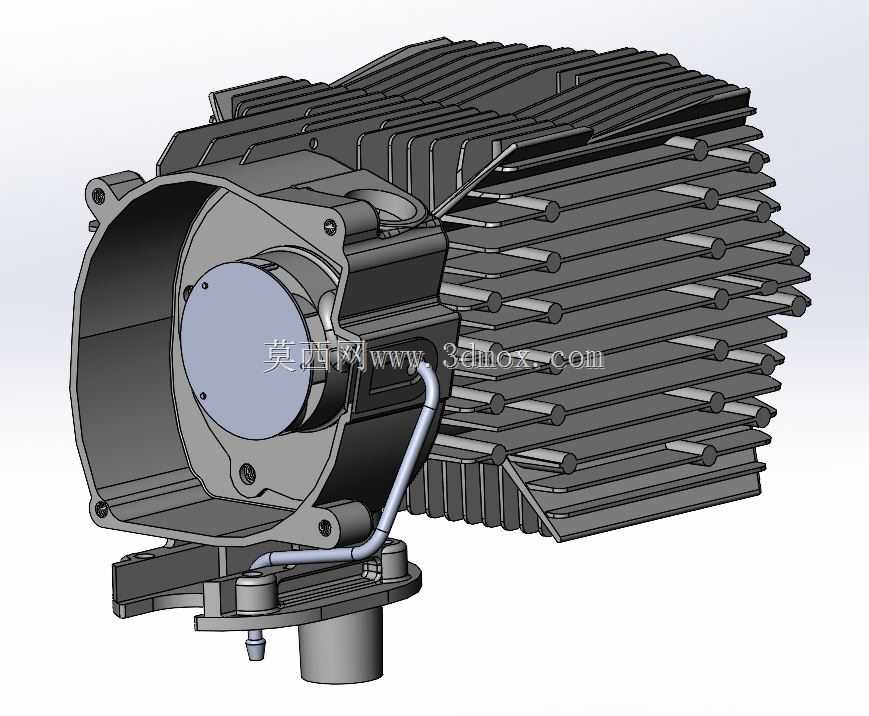

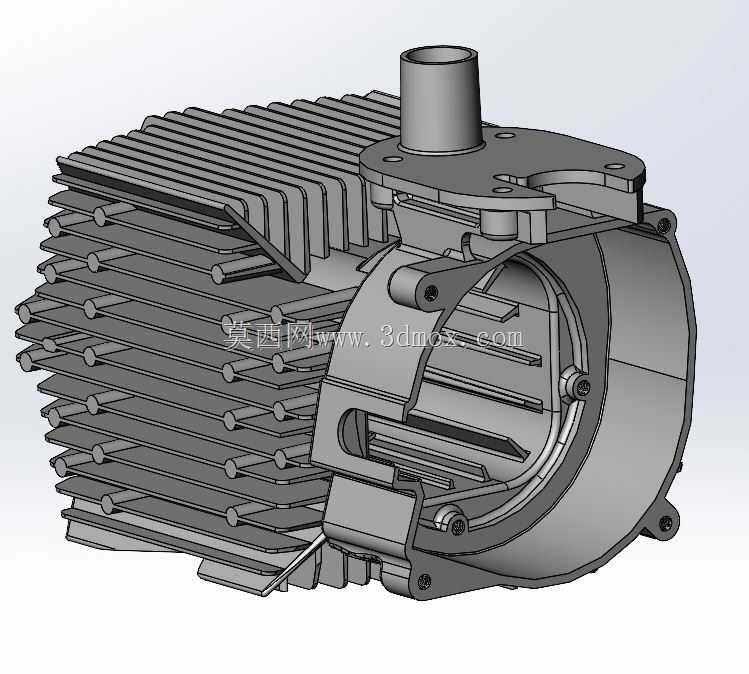

再看安装边界的细节，法兰盘的外径设计为120mm，这个尺寸是目前国内小功率驻车加热器的通用安装尺寸，不管是替换进口品牌的同功率机型，还是做整机的通用化设计，都能直接适配现有壳体的安装位，不需要重新开模做壳体适配。伸出法兰的燃烧筒体长度为180mm，安装后筒体完全伸入加热器的换热腔内部，不会和换热腔内部的散热翅片产生干涉。顶部伸出的两根金属管路，一根是进油管，一根是助燃空气管，管路的弯折角度做了预先定型，安装时不需要现场弯折管路，直接对接对应的油路和气路接头即可，管路的固定支架和法兰盘做了一体化设计，避免行车震动导致管路焊点开裂。侧面预留的点火针安装位做了内螺纹结构，点火针插入后和雾化喷嘴的间距控制在3-5mm，这个间距是经过多轮点火测试验证的，既能保证低温环境下的一次点火成功率，也不会因为距离太近导致点火针被油雾积碳覆盖失效。

很多同行在做这类燃烧器建模的时候容易忽略细节，比如法兰盘上的定位缺口，这个缺口不是工艺残留，而是安装时的对位标记，对准壳体上的凸点就能保证进油管、助燃风管的位置和壳体上的接头位置完全对应，避免安装时转错角度导致管路弯折堵死。还有燃烧腔体尾部的散热槽，一共开了6道均匀分布的轴向槽，作用是给雾化座区域散热，避免持续燃烧时温度过高导致油路产生气阻，很多仿制机型因为漏掉了这个结构，连续运行4小时以上就容易出现熄火、燃烧不充分的问题。另外，顶部的固定支架除了固定管路之外，还预留了火焰传感器的安装位，传感器的探测角度刚好对准燃烧腔内部的火焰区域，一旦出现意外熄火，传感器会在0.5秒内给控制器发送信号切断油路，避免燃油泄漏引发安全问题。

从实际使用的工况适配来说，这款燃烧器的结构能够满足车辆最大倾斜30度的工况下正常燃烧，不管是车辆停在有坡度的露营地，还是行驶在颠簸的非铺装路面，燃烧腔内部的油雾都不会因为倾斜流到腔体壁上产生积碳。和早期的国产燃烧器相比，这个结构把油路的预热通道集成在了法兰盘内部，利用燃烧腔体的余热给进入喷嘴的柴油预热，在-30℃的低温环境下也能保证柴油的流动性，不会因为低温结蜡导致点火失败。很多改装用户在自己更换燃烧器的时候容易犯的错误是安装时在法兰面打密封胶，实际上这个法兰的密封是靠金属面的压合实现的，密封胶在高温下会碳化脱落，反而容易堵塞喷嘴或者积碳在点火针上，建模的时候特意把法兰的密封面做了0.05mm的平面度要求，就是为了保证金属面直接压合的密封效果。

整个模型的结构还原度做到了和实际量产件一致，不管是做加热器的整机结构开发，还是做现有产品的故障分析、改款优化，都能直接作为结构参考，不需要再反复拆解实物测量尺寸。尤其是对于刚接触驻车供热设备的结构工程师来说，这个模型可以直观地看到燃烧器各部分的结构配合关系，理解每个结构设计背后的工况考量，避免在设计时犯一些常识性的结构错误。
