电脑水冷用80毫米单排散热结构

　　在桌面级PC液冷散热系统的搭建场景里，单80mm规格的冷排一直是小尺寸机箱、紧凑型ITX装机方案里的核心换热部件，不同于大尺寸120/240/360规格冷排对机箱安装位的硬性要求，80mm规格的冷排可以适配很多早年的小机箱、定制化紧凑型机箱，甚至是部分嵌入式工业计算设备的液冷改造场景，这类场景往往没有预留标准120mm风扇位的安装空间，对散热组件的整体体积、进出水接口位置都有非常严苛的边界限制。

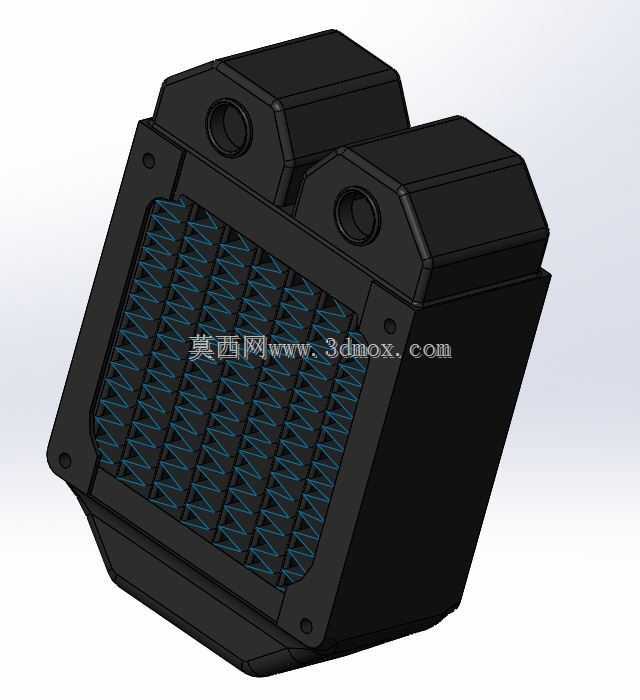

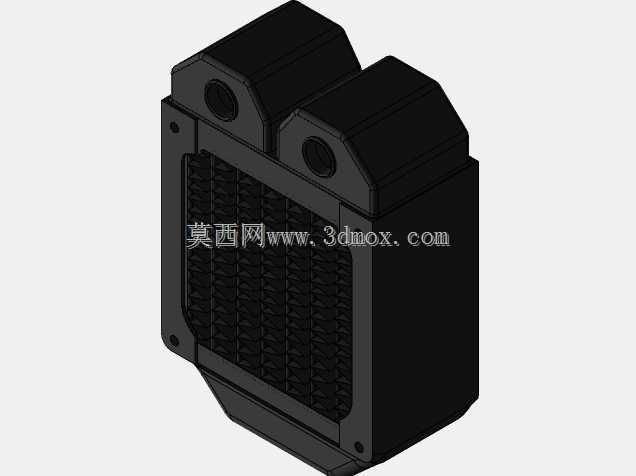

　　这款冷排在结构设计上采用了双水室同侧布局的方案，两个进出水接口都布置在冷排主体的同侧端面上，接口采用标准内螺纹设计，可以兼容市面上绝大多数的G1/4规格水冷快拧、硬管接头，这种同侧接口的布局在紧凑型装机场景里优势非常明显，走管的时候不需要在冷排两侧预留额外的水管弯折空间，能进一步压缩整个液冷回路的安装占用体积，对于机箱内部空间寸土寸金的小钢炮装机方案来说，这种设计能大幅降低走管难度，避免水管和内存、显卡供电线、主板散热装甲产生干涉。

　　从换热核心的结构来看，这款冷排采用了高密度错列鳍片结构，鳍片之间的流道设计经过优化，冷却液从一侧水室进入后，会均匀分流到每一根散热扁管当中，在流经扁管的过程中通过管壁将热量传递到外部鳍片上，再搭配适配的80mm规格高速风扇完成热量与空气的交换，最后汇总到另一侧水室流出完成整个换热循环。不同于部分薄排为了压缩厚度牺牲鳍片密度的设计，这款冷排的鳍片排布密度兼顾了通风阻力和换热效率，即使搭配中低转速的静音风扇，也能获得不错的换热能力，不会因为风阻过高导致风扇风量浪费，也不会因为鳍片过稀导致换热面积不足。

　　安装边界方面，这款冷排的主体安装孔位完全遵循标准80mm风扇的孔距规范，四个安装孔的中心距保持80mm的标准尺寸，可以直接适配市面上所有标准80mm规格的散热风扇，不管是25mm厚度的标准风扇，还是15mm厚度的薄扇，都可以通过配套的长螺丝完成固定，不需要额外制作转接支架。冷排主体的厚度控制在常规单排冷排的主流尺寸，安装时只需要在冷排和风扇之间预留不超过2mm的密封间隙，就可以避免漏风问题，整个冷排加风扇的总厚度可以控制在45mm以内，完全可以塞进大部分ITX机箱的侧面或者尾部安装位。

　　在实际使用场景中，这类80mm单冷排可以满足TDP在150W以内的CPU单芯片散热需求，如果是用于显卡的单核心液冷散热，也可以覆盖120W以内的发热功耗，对于很多使用低压CPU、入门级独立显卡的紧凑型主机来说，单80冷排的散热能力完全足够压制满载时的核心温度，同时还能获得比传统风冷更低的运行噪音，因为冷排可以将风扇布置在机箱的排风位，风扇转动产生的噪音可以通过机箱结构进行部分阻隔，不会像塔式风冷那样风扇紧贴主板，噪音直接传递到机箱外部。

　　结构设计上，这款冷排的水室和散热核心采用一体化焊接密封工艺，水室外部的塑料端盖做了加强筋结构，避免安装接头时用力过大导致水室开裂，端盖和金属水室主体之间采用密封胶圈压合的固定方式，长期使用也不会因为冷却液的冷热循环产生渗漏问题。冷排的外框采用圆角过渡处理，没有尖锐的边角，安装的时候不会划伤机箱漆面或者割伤安装人员的手指，四个安装孔位都做了沉台设计，固定螺丝拧入之后螺丝头部不会突出冷排表面，避免和机箱安装位产生干涉。

　　很多人在搭建紧凑型液冷系统的时候容易忽略冷排的进出水方向问题，这款同侧接口的冷排对于进出水方向没有强制要求，不管是上进下出还是下进上出，都不会明显影响换热效率，因为内部的流道设计是对称结构，冷却液在内部的分流不会因为进出水方向变化产生偏流问题，这也给装机的时候走管提供了更高的自由度，不需要为了适配进出水方向刻意调整水管的弯折角度，进一步降低了小机箱里走管的难度。另外冷排的鳍片边缘做了钝化处理，安装的时候即使不小心碰到鳍片，也不会像部分廉价冷排那样容易割伤手，鳍片的结构强度也做了优化，轻微的触碰不会导致鳍片大面积倒伏，避免因为鳍片倒伏影响通风效率。

　　在工业嵌入式计算设备的液冷改造场景里，这类小尺寸冷排也有很高的适配性，很多工业工控机的内部空间比消费级ITX机箱还要紧凑，没有办法安装大尺寸的风冷散热器，传统的下压式风冷在长时间高负载运行的时候容易积热，导致核心温度过高触发降频，采用这款80mm冷排搭建的液冷系统，可以将冷排布置在工控机的机箱外壁，通过短水管连接到核心的冷头位置，既可以解决内部积热问题，也不需要对工控机的原有结构做大幅度的改造，只需要在机箱壁上开四个对应80mm孔距的固定孔就可以完成安装，改造成本非常低，散热效果的提升却非常明显。
