嵌入式双显直流电压电流检测表头结构设计

　　做设备电控配套这么多年，数显伏安计是低压直流配电、工控柜面板、实验测试台里绕不开的基础检测元件，这次做的这款嵌入式双显表头结构，完全是照着现场安装、日常运维的实际需求倒推的设计逻辑，没有多余的花哨结构，每一处尺寸和卡扣都是对着实际使用场景抠出来的。

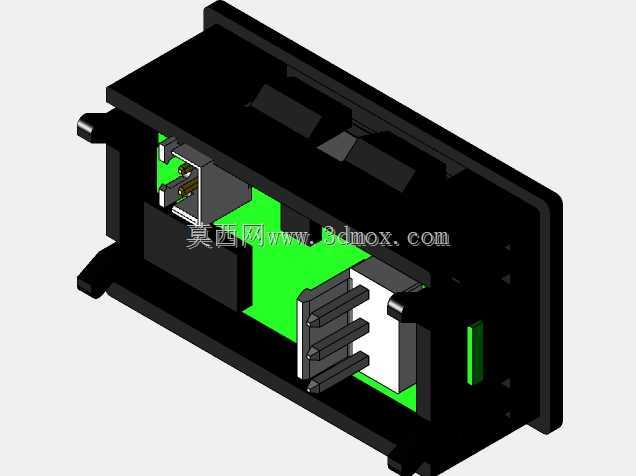

　　先从安装边界说起，这款表头采用标准面板嵌入式安装结构，外壳主体采用阻燃ABS注塑成型的矩形框体，面板外露部分做了窄边齐平设计，安装开孔尺寸适配行业通用的矩形开孔规格，壳体两侧自带弹性防脱卡扣，安装时不需要额外螺丝固定，直接将表头从面板正面推入开孔即可，卡扣会自动卡在面板背面，适配1-3mm厚度的冷轧钢面板、亚克力面板或者绝缘层压板，安装后外露面和安装面板齐平，不会突出积灰，也不会因为磕碰移位。壳体深度控制在常规电控柜内部走线的安全距离内，不会和柜内的走线槽、接线端子排产生干涉，后端接线端采用插拔式接线端子，接线时不需要在柜内狭小空间拧螺丝，直接将压好线的端子插入对应接口即可，后期维护更换表头时也不用重新拆线，拔下端子就能整体替换，大幅缩短现场运维的停机时间。

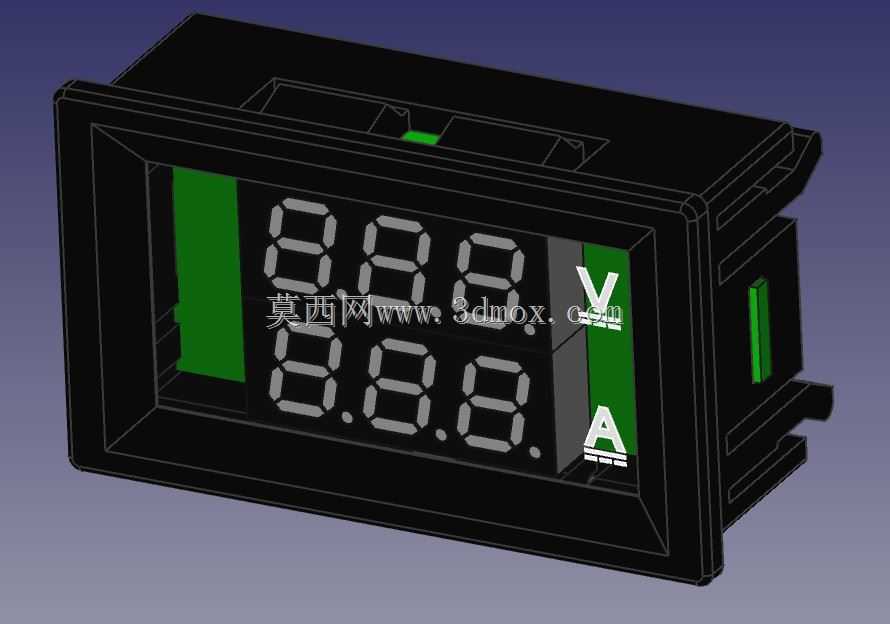

　　从功能特性来看，这款表头采用上下双排三位数码管显示布局，上排显示电压数值，右侧标注V标识，下排显示电流数值，右侧标注A标识，数码管采用高亮度红色发光段，搭配黑色哑光面板面罩，即使在车间强光环境下，操作人员站在1.5米外也能清晰读取数值，不需要凑近查看。显示窗口做了内凹式设计，表面覆盖透明防刮PC片，既能避免日常擦拭时刮花数码管，也能防止车间内的切削液飞溅、粉尘进入表头内部损坏电路。表头内部的电路板固定采用壳体内部定位柱加卡扣的固定方式，不需要打螺丝，电路板和壳体之间预留了足够的散热间隙，长时间满负荷工作时不会因为积热导致显示数值漂移。

　　实际应用场景里，这款表头可以覆盖绝大多数低压直流设备的检测需求，不管是小型自动化设备的直流供电回路监测、锂电池充放电测试台的参数显示、光伏离网系统的电压电流检测，还是实验室直流电源的输出参数显示，都能直接适配。设计时特意考虑了不同场景的安装兼容性，壳体侧面预留了可选的固定螺丝孔位，如果是在振动较大的设备上使用，比如移动测试设备、工程机械车载配电场景，可以额外加装两颗小螺丝从背面固定，避免长期振动导致表头松脱。面板的显示区域做了遮光檐设计，顶部比显示面高出0.8mm，即使顶部有直射光源，也不会在显示窗口产生反光，影响数值读取。

　　从结构设计思路上，整个壳体没有采用复杂的拼接结构，前后壳通过超声波焊接封装，整体防护等级达到IP54，安装在电控柜面板上时，正面可以阻挡飞溅的水滴和粉尘，适合车间多尘、偶尔有液体飞溅的使用环境。接线端的引脚排布做了防呆设计，电压输入和电流输入的引脚间距不同，不会出现插反接线的情况，避免接线错误烧坏表头。数码管的固定采用电路板直插焊接，和面板窗口的对位精度控制在0.2mm以内，不会出现数字偏位、显示不全的问题。壳体的所有棱角都做了R0.5的圆角处理，安装时不会划伤操作人员的手，也不会刮破安装面板表面的喷涂层。

　　很多同行做这类表头结构时容易忽略安装后的间隙问题，这款表头的面板边缘做了一圈0.3mm的微凸密封筋，推入安装孔后，密封筋会紧贴安装面板表面，避免粉尘从开孔缝隙进入电控柜内部，也能让安装后的外观更整洁。表头的整体重量控制在很轻的范围内，即使是薄亚克力面板安装，也不会因为自重导致面板变形。后端的接线端子距离壳体尾部预留了10mm的走线空间，接完线后可以自然弯曲走线，不会出现导线被壳体顶住压断绝缘层的隐患。在日常巡检时，这种双显同时显示的设计，不需要切换按键就能同时看到电压和电流参数，操作人员扫一眼就能判断回路工作是否正常，比单显切换的表头效率高很多，也避免了切换操作带来的触点磨损问题。
