立式铣床设备结构三维建模设计

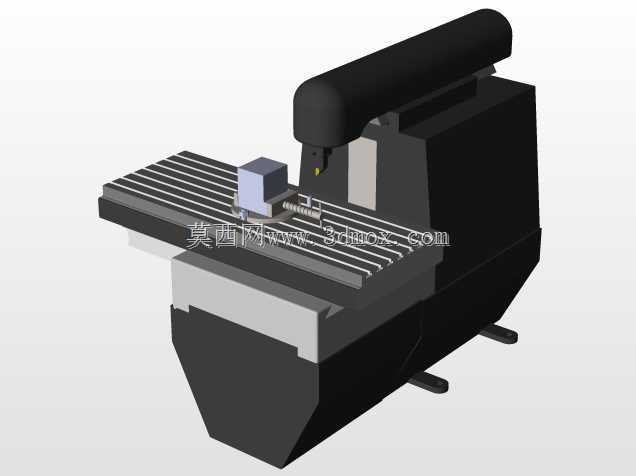

　　在常规机械加工车间的平面布局规划阶段，立式铣床的三维结构模型是产线排布、工位预留、物流路径设计的核心参考依据，不同于二维图纸仅能标注平面尺寸，完整的三维结构可直观呈现设备各部件的空间占位，帮助工艺人员提前预判工件吊装、刀具更换、排屑装置布置的操作空间是否充足，避免现场安装后出现操作干涉、维护空间不足的问题。从实际加工用途来看，这类立式铣床主要承担中小型金属零件的平面铣削、沟槽加工、成型面铣削、钻孔铰孔等工序，在模具加工、通用机械零件制造、工装夹具生产场景中应用广泛，其立式主轴布局相比卧式铣床更便于操作人员观察切削状态，装夹找正工件的操作流程更简便，适合多品种小批量的柔性生产需求。从结构功能特性来看，该设备主要由床身底座、主轴箱、

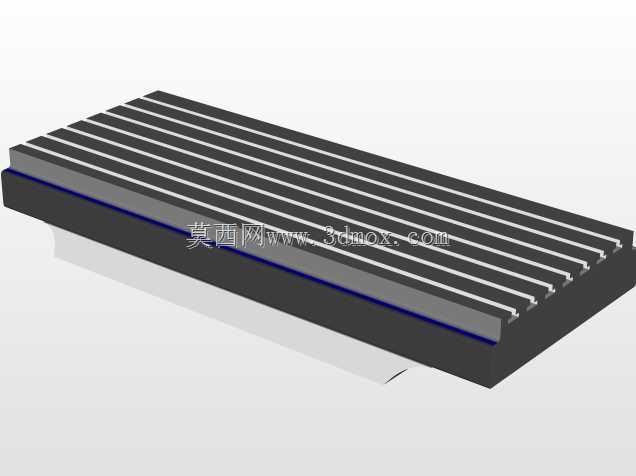

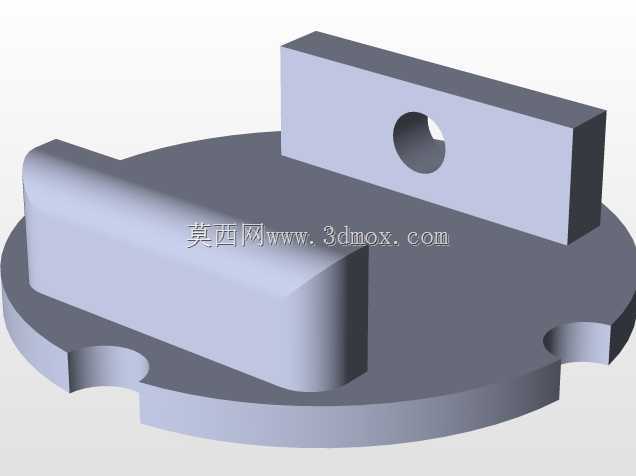

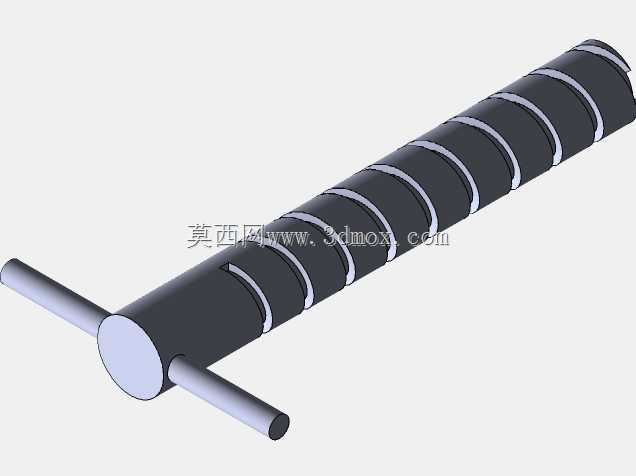

　　升降工作台、进给传动机构、操作面板区域几个核心部分组成，床身采用整体式箱型结构设计，内部布置加强筋结构，可承受铣削加工过程中的切削振动，保证主轴运行的稳定性；主轴箱沿床身垂直导轨实现上下进给运动，可根据刀具长度、工件装夹高度调整主轴伸出量，适配不同高度工件的加工需求；工作台部分可实现纵向、横向两个方向的进给运动，配合主轴的垂直进给，可完成三维空间内的走刀路径，T型槽结构的工作台面可适配不同规格的平口钳、回转工作台、专用夹具的安装，满足不同形状工件的装夹要求。在三维建模的设计思路上，建模过程优先还原设备的实际装配关系，床身与底座的连接面、主轴箱与导轨的配合面、工作台丝杠的安装位置均按照实际设备的装配公差逻辑进行结构搭建，

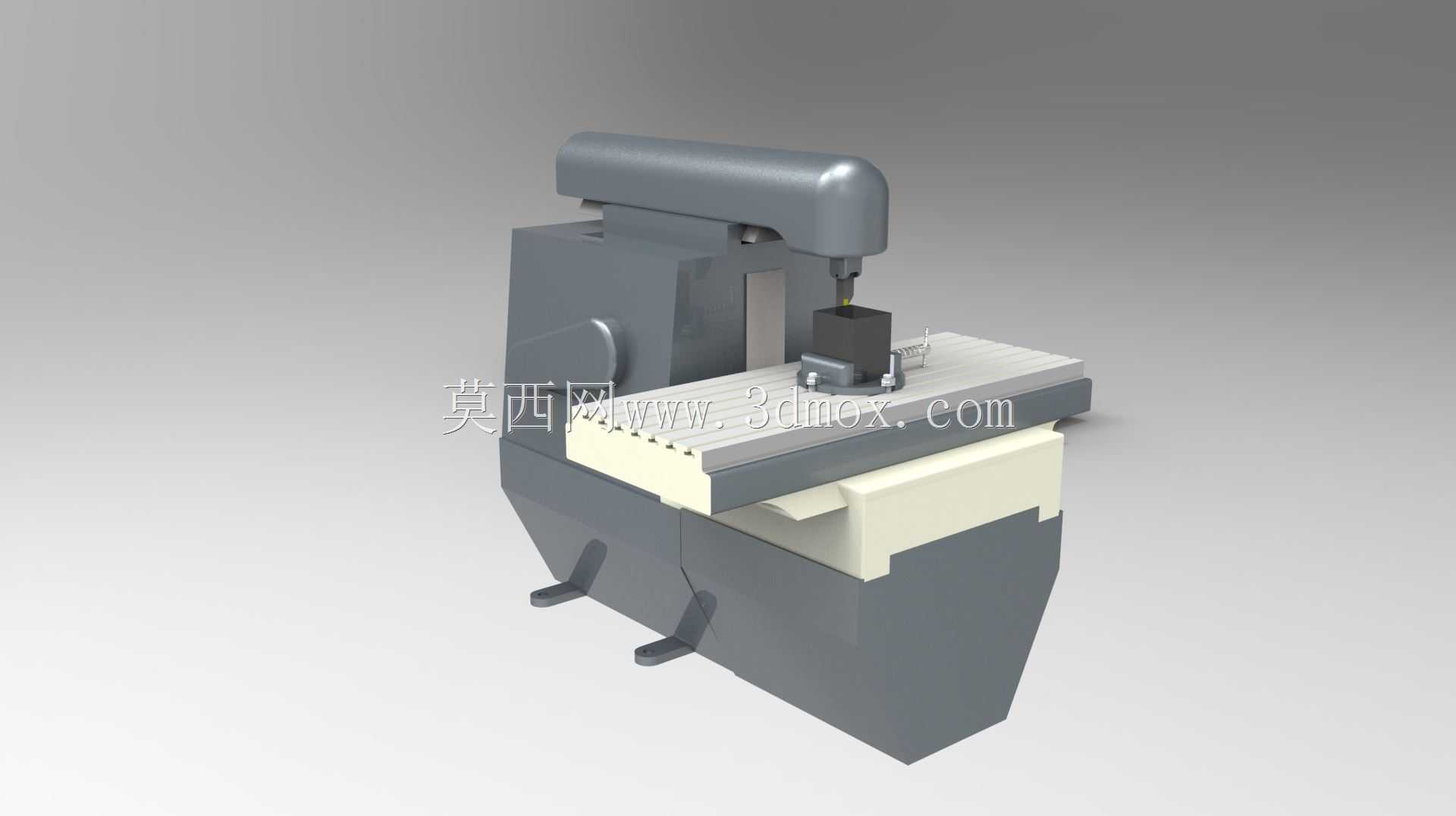

　　各运动部件的行程范围按照常规立式铣床的通用参数进行预留，可直接用于产线仿真、加工干涉检查、设备操作培训的场景使用；外观结构上还原了设备的实际防护造型，主轴端部的刀具安装区域、工作台的排屑斜面、底座的支撑脚结构均按照真实设备的比例进行还原，没有做过度的简化处理，可直观呈现设备的真实外观形态。从安装边界与外形尺寸来看，这类常规立式铣床的占地面积约为2.5米长、2米宽的矩形区域，设备顶部主轴箱升至最高位置时的总高度约为2.6米，安装时需要在设备后侧预留0.8米以上的维护空间，用于电气柜检修、传动部件润滑维护，左右两侧需要预留1米以上的操作空间，方便工件吊装、人员操作，工作台纵向行程范围内需要避免布置其他固定设施，防止工作台移动时发生碰撞；

　　设备底座的支撑脚位置需要对应车间地面的预埋承重区域，保证设备安装后的水平度，避免因地面沉降影响加工精度。在实际的设备选型阶段，这类三维模型可帮助工艺人员快速判断设备的加工行程是否满足目标零件的加工尺寸要求，对比不同型号铣床的结构差异，提前规划车间的电力接口、切削液管路、排屑装置的布置位置，减少设备进场后的安装调整工作量；对于职业院校的实训教学场景，该模型可用于讲解立式铣床的结构组成、运动原理，帮助学员快速理解各部件的功能与装配关系，相比单纯的二维图纸教学更具直观性。建模过程中对设备的操作区域位置、手柄安装位置、控制面板的布置也做了还原，可用于人机工程学分析，判断操作人员在常规站位下是否能够便捷操作各控制手柄，观察加工状态时的视线是否存在遮挡，为设备的操作工位优化提供参考依据。
