可转位套式玉米铣刀结构设计

　　这款套式可转位玉米铣刀，主要面向大余量平面铣削、台阶面开粗以及铸锻件毛坯的粗加工场景，在普通铣床、加工中心的重载切削工序中应用广泛，尤其适合箱体类零件、大型结构件的首序开粗作业，能在较大切深、较高进给的工况下保持稳定切削状态，相比焊接式铣刀，可转位刀片的设计无需反复重磨刀体，刀片磨损后仅需更换对应切削刃即可快速恢复加工能力，大幅减少停机换刀的辅助时间。

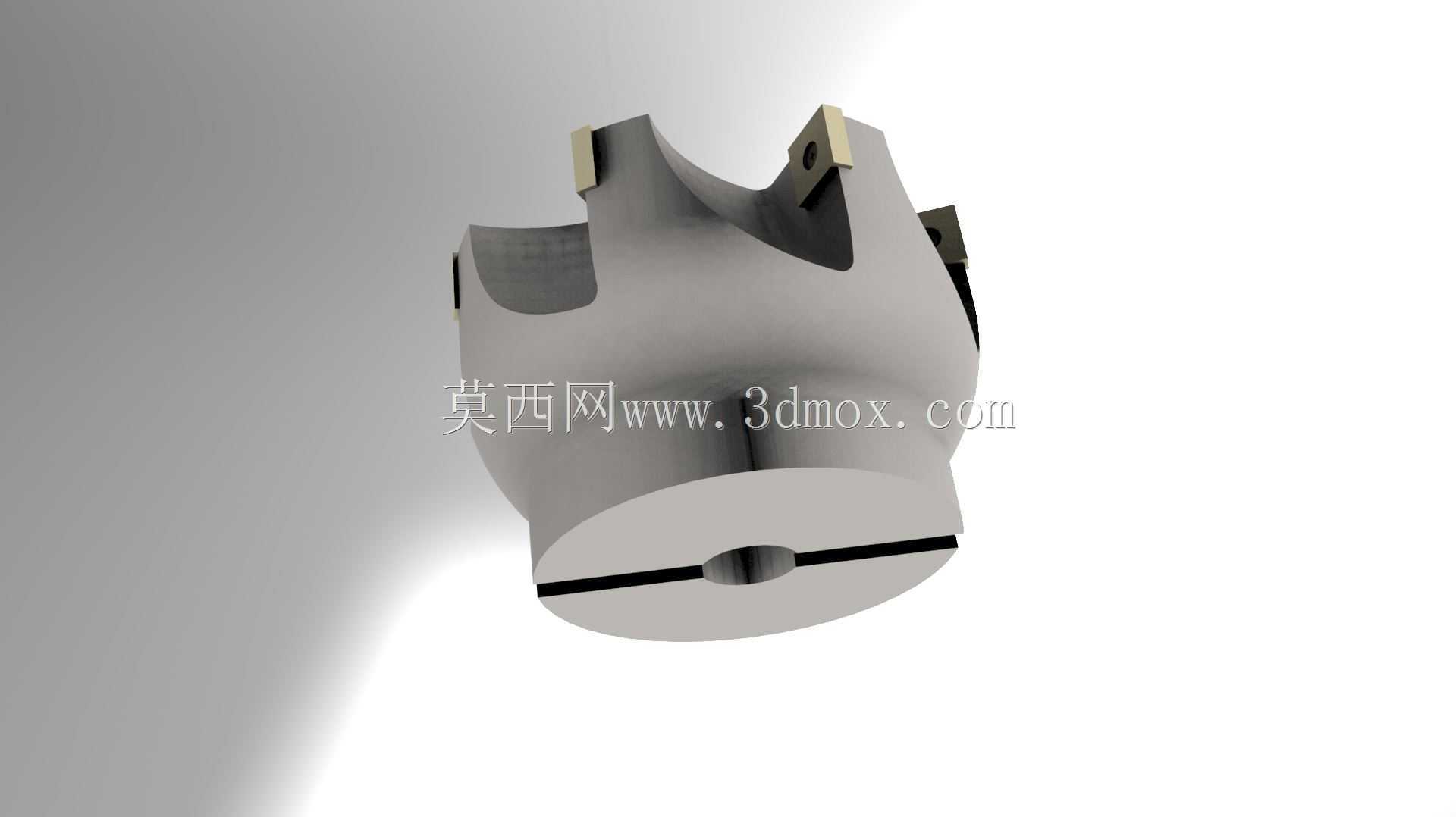

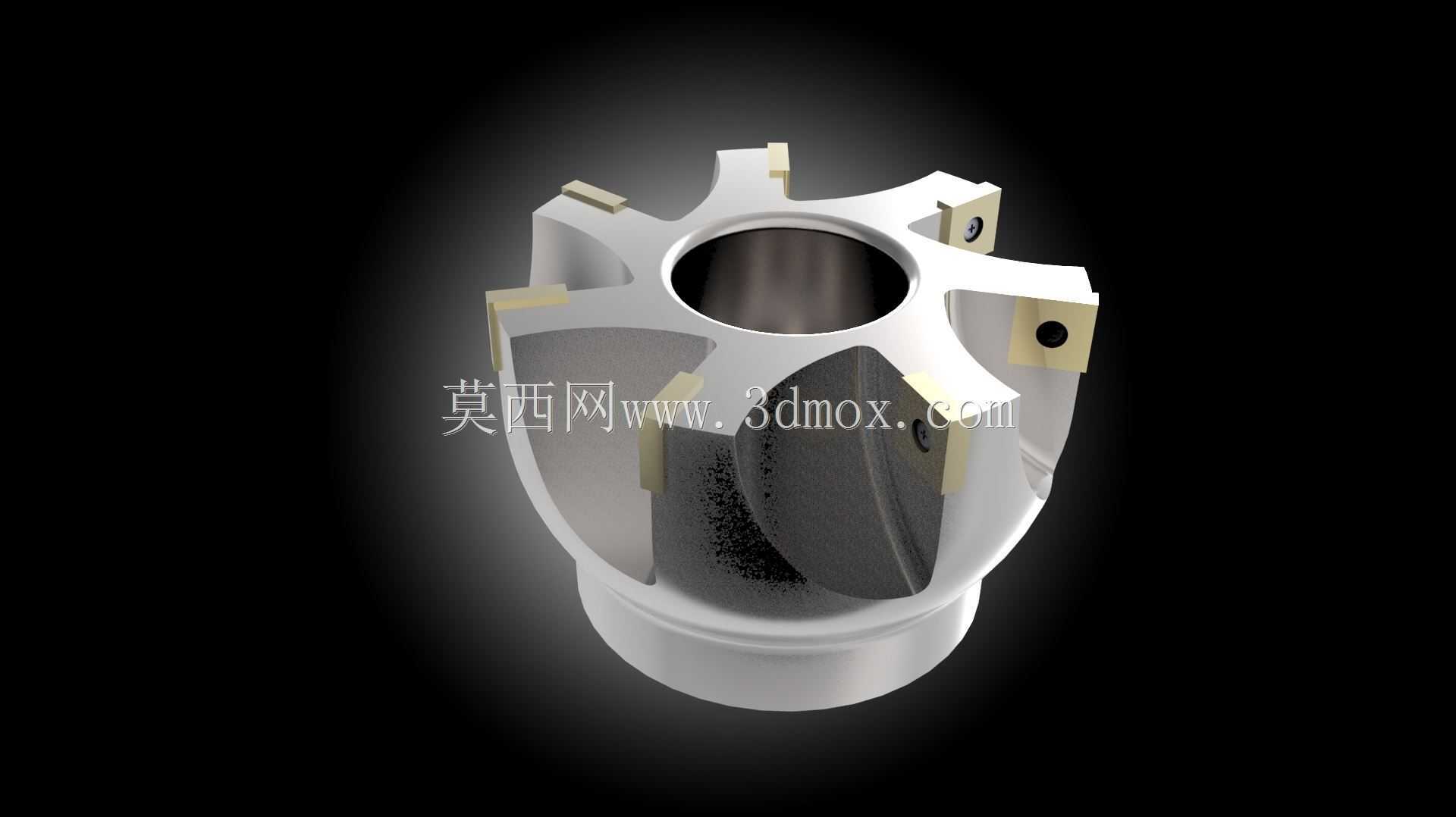

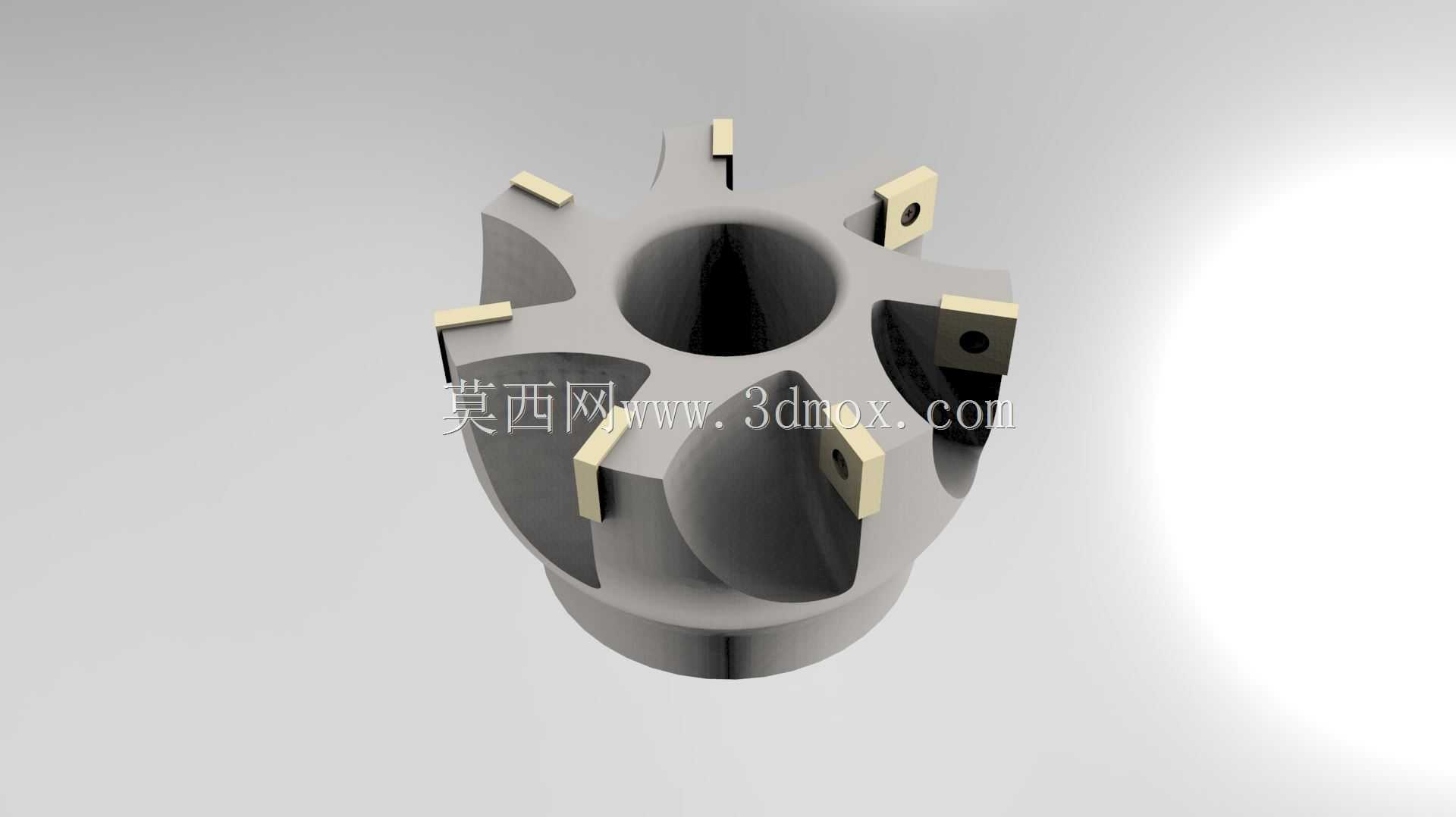

　　从结构设计逻辑来看，刀体采用整体合金钢调质后做表面硬化处理，芯部保留足够韧性抵御切削冲击，表层高硬度区域可抵抗切屑冲刷带来的磨损，刀体周向均匀分布6个刀齿安装位，每个刀位的刀片槽通过精密磨削加工，保证刀片安装后的径向跳动、轴向跳动控制在合理公差范围内，避免单齿过载导致的崩刀问题。刀片采用带沉孔的硬质合金可转位刀片，通过内六角锁紧螺钉直接固定在刀槽定位面上，定位面贴合精度直接决定切削稳定性，设计时特意在刀片槽侧方预留了排屑间隙，避免切屑卡滞在刀齿与刀体之间刮伤已加工表面。

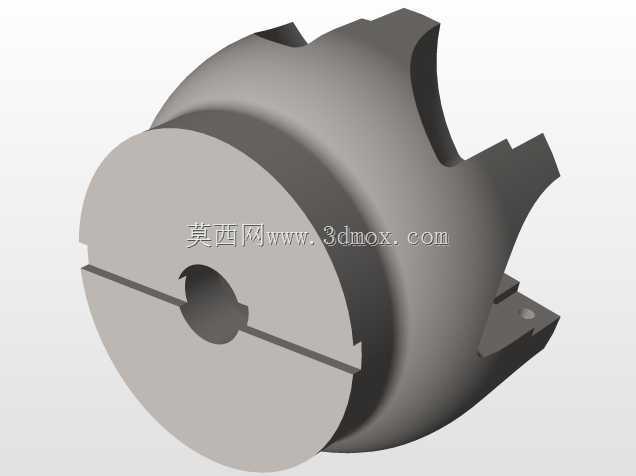

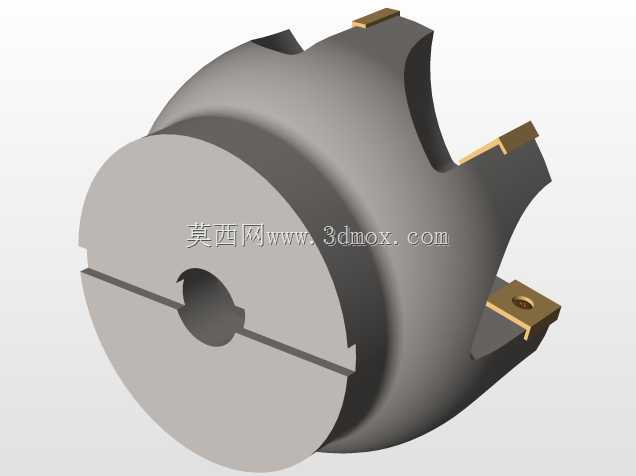

　　刀体中心为标准安装内孔，孔内带有键槽结构，可与机床主轴端面的传动键配合传递切削扭矩，安装端面做了精密磨削处理，与刀柄法兰端面贴合后能保证刀体安装的垂直度，减少切削过程中的振颤。刀体前端带有内凹的排屑导流面，切削过程中产生的带状切屑会顺着导流面向刀体外侧排出，不会缠绕在刀体中心孔位置影响安装精度。每个刀齿的切削刃都设计了合理的主偏角与刃倾角，主偏角选择75度的重载切削角度，既能降低切削过程中的径向抗力，减少机床主轴负载，又能保证足够的切削刃接触长度，分散单刃切削负荷；刃倾角设计为正值，可引导切屑向待加工表面方向排出，避免切屑划伤已加工面。

　　从安装边界来看，这款铣刀属于套式安装结构，适配标准的莫氏锥柄套式铣刀刀柄或者法兰式铣刀刀柄，安装时需保证刀体端面与刀柄法兰端面完全贴合，传动键完全卡入键槽内，锁紧螺母的压紧力需控制在合理范围，避免压紧力过大导致刀体内孔变形，或是压紧力不足导致切削过程中刀体窜动。设计时特意控制了刀体的整体重量，避免转动惯量过大导致主轴启停时的冲击，同时刀体外圆与安装内孔的同轴度公差严格控制在0.02mm以内，保证高速旋转时的动平衡性能，减少切削振纹的产生。

　　在实际切削应用中，这款铣刀可适配不同材质的刀片，加工钢件时选择P类硬质合金涂层刀片，加工铸铁件时选择K类硬质合金刀片，加工不锈钢等难加工材料时可更换对应M类刀片，无需更换刀体即可完成不同材质工件的粗加工工序。刀齿的排布采用等齿距设计，结构简单制造方便，同时每个刀齿的轴向位置做了微小错位，让不同刀齿的切削刃在轴向覆盖不同的切削区域，实现大切深下的分层切削，降低单齿切削负荷，相比普通面铣刀，玉米铣刀的切削刃总长度更长，可一次完成更大深度的铣削作业，减少走刀次数，提升粗加工效率。

　　刀体上每个刀片安装位都设计了定位支撑面，支撑面与刀片底面完全贴合，可承受切削过程中产生的巨大切削力，避免刀片在重载切削下发生位移，锁紧螺钉采用高强度合金钢材质，表面做了发黑防锈处理，螺纹精度满足反复拆装的使用需求，螺钉头部的沉头设计可完全埋入刀片沉孔内，不会与切屑产生干涉。刀体的排屑槽采用大螺旋角设计，槽面做了抛光处理，降低切屑流动时的阻力，避免切屑粘附在槽内影响排屑效果，尤其是加工塑性材料时，光滑的排屑槽面可减少积屑瘤的产生，延长刀片使用寿命。
