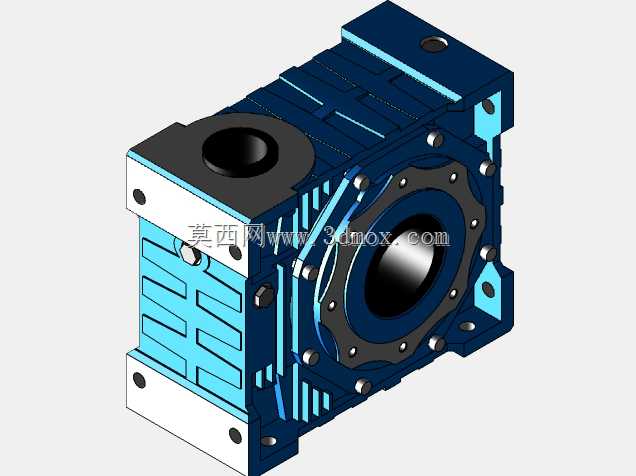

电机配套法兰式连接减速器结构

　　在工业传动系统的布局里，这类法兰式连接的减速器结构，常被用在伺服驱动、小型输送线、自动化专机的动力衔接环节，核心作用是匹配电机的高转速输出，通过内部传动副实现转速降低、扭矩放大，同时承担电机与负载端的同轴定位功能，避免动力传输过程中出现径向偏载带来的部件损耗。从实际安装场景来看，这类结构不需要额外加装过渡连接座，法兰端面直接与电机端盖贴合，周向布置的锁紧螺栓能提供足够的压紧力，保证传动过程中连接面不会出现相对滑移，相比传统联轴器衔接的结构，能大幅缩减动力单元的轴向安装尺寸，在安装空间局促的紧凑型设备里优势格外明显。设计这类结构的时候，首先要考量的是法兰端面的形位公差控制，端面的平面度需要控制在合理范围内，

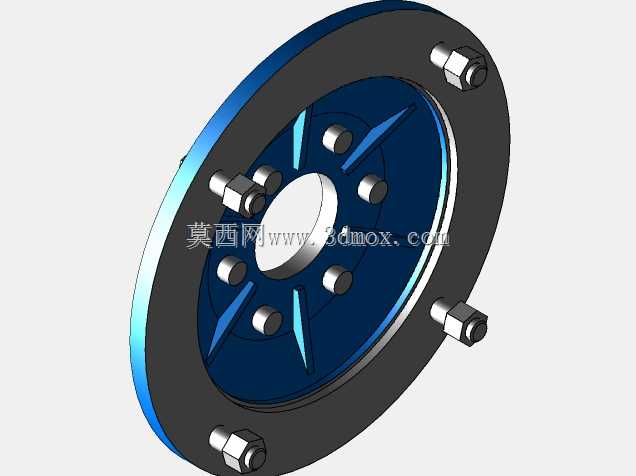

　　否则螺栓锁紧后会出现壳体变形，影响内部轴承的同轴度，轻则增大传动噪音，重则导致齿轮啮合偏磨缩短使用寿命。周向的螺栓孔位置度需要严格匹配对应规格电机的安装孔距，同时要预留足够的螺栓拆装空间，避免现场安装时扳手无法操作，图中可见的外露螺栓采用内六角或者外六角的标准件选型，也是为了适配常规工具的操作空间。法兰盘的外缘做了倒角处理，一方面是去除机加工后的锐边避免安装时划伤操作人员，另一方面也能在对接电机时起到导向作用，降低对位难度。靠近中心的区域是动力输入的轴孔配合位，这里的公差选择需要和电机输出轴的公差带匹配，通常选用过渡配合或者小间隙配合，既保证装配时能顺利推入，又不会因为间隙过大出现传动时的轴孔晃动。盘面内侧的加强筋结构，

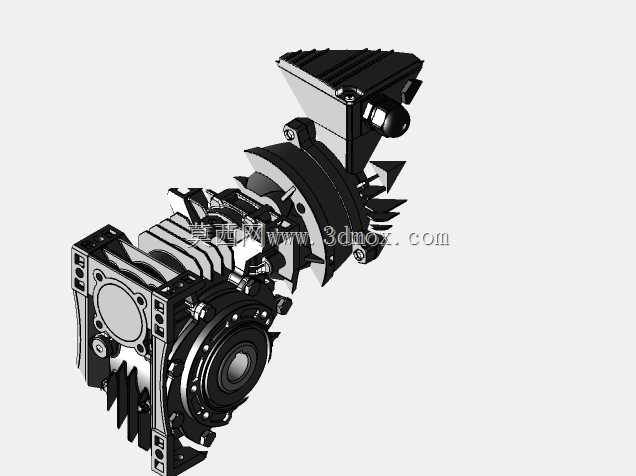

　　是为了在不增加整体壁厚的前提下提升法兰盘的结构刚度，抵消传动过程中产生的径向弯矩，避免法兰盘在大扭矩输出时出现翘曲变形。从安装边界来看，这类结构的径向尺寸需要和所适配的电机机座号对应，不能出现法兰直径大于电机机座外径过多的情况，否则会挤占周边的布线、管路布置空间；轴向的突出厚度也要结合负载端的安装位置核算，保证输出轴的伸出长度能和负载端的连接部件可靠配合，不会出现轴伸过长导致的悬臂受力过大，或是轴伸过短导致的连接不可靠。实际应用中，这类减速器常被搭配伺服电机用在自动化分拣线的驱动辊、小型机床的进给轴、包装设备的送料机构上，因为法兰直连的结构传动刚性更好，反向间隙更容易控制，能满足频繁正反转、定位精度要求较高的工况需求。

　　设计过程中还要考虑密封结构的布置，法兰端面和电机贴合的位置需要预留密封胶涂覆空间或者O型圈安装槽，避免设备在多粉尘、有切削液的车间环境里使用时，外界杂质进入减速器内部污染润滑油，或是内部润滑脂渗漏污染电机端盖。周向布置的螺栓拧紧力矩需要做统一规范，按照对角线顺序分次拧紧，避免单个螺栓受力过大导致法兰面受力不均，这点在装配工艺文件里需要明确标注，很多现场出现的减速器漏油、传动异响问题，本质都是安装时螺栓拧紧顺序不对、力矩不均导致的。另外，法兰盘的材质通常选用铸铁或者铸铝合金，铸铁材质的减震性更好，适合重载冲击的工况，铸铝合金的重量更轻，适合对设备整体重量有要求的移动类自动化设备，不同材质选型对应的壁厚设计也有区别，铸铁件的壁厚可以稍薄，铸铝件则需要适当增加壁厚或者增设更多加强筋来保证结构强度。盘面的蓝色涂装部分，一方面是做表面防锈处理，另一方面也能和电机的常规黑色、银色外观形成区分，方便现场运维人员快速识别传动部件的位置，做日常点检时能快速发现连接螺栓是否松动、密封位置是否有渗漏痕迹。
