自定义哈雷机车分体式机箱框架结构设计

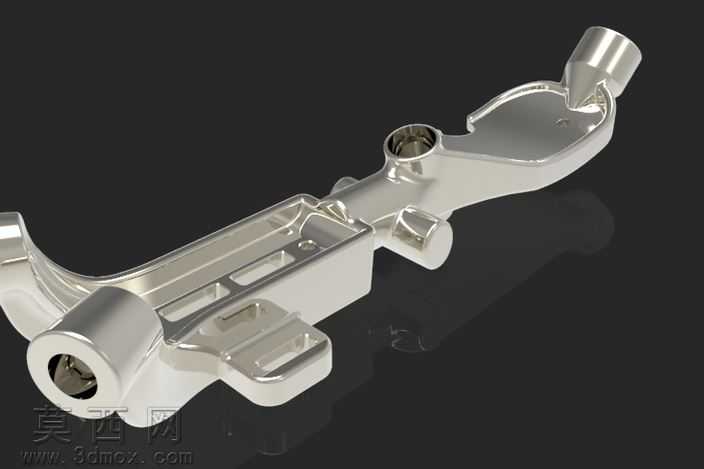

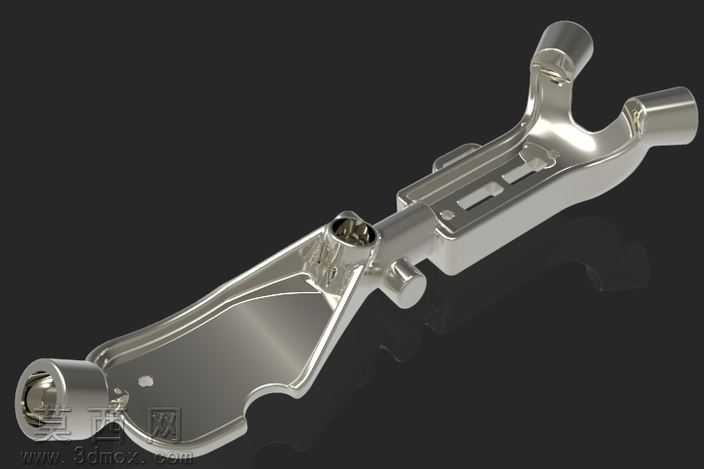

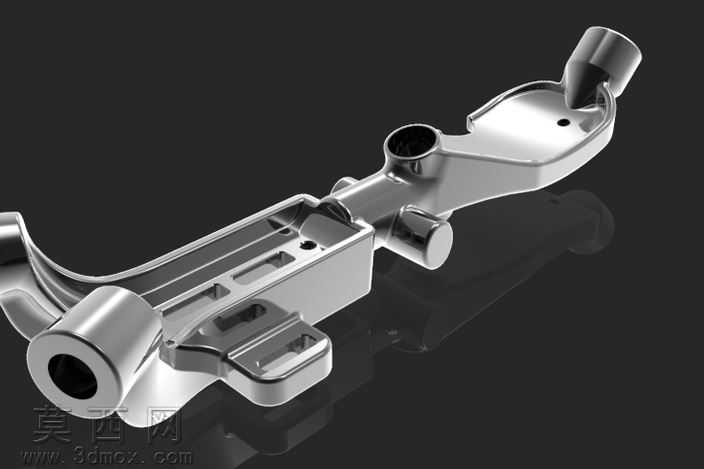

本作品为适配哈雷风格定制需求的机箱框架三维建模设计，整体采用一体化建模思路完成结构搭建，在三维建模过程中首先完成主体承载梁的基准草图绘制，以中心对称轴线为定位基准，依次拉伸生成主支撑臂的基础实体，针对框架上的多组安装位结构，采用切除拉伸命令精准加工出对应轴孔、卡槽与定位凸台，确保各装配位置的尺寸公差符合机械装配的通用要求。建模阶段针对框架可拆分对接管道的设计需求，在主臂与管道连接位置设计了带定位卡扣的对接结构，通过凸台与凹槽的配合实现拆分后的快速对位，无需额外定位件即可完成组装定位。材质渲染阶段选用抛光金属材质，调整金属粗糙度参数至低数值，添加环境反射贴图模拟镀铬金属的高反光质感，对边角位置做微小的圆角过渡处理，还原金属机加工构件的真实工艺细节，避免尖锐棱角带来的不真实感。结构设计上充分考虑机箱框架的承载需求，在主支撑臂的非受力区域做了镂空减重设计，通过等距拉伸切除生成规整的减重槽，在不降低整体结构强度的前提下减少构件整体重量，同时提升框架的视觉层次感。针对框架上的多组铰接位，建模时预留了标准轴件的安装间隙，轴孔内壁添加了同轴度约束的设计标注逻辑，确保后续生产加工时各转动部位的活动顺畅度。对接管道部分采用与主框架一致的建模基准，在连接端设计了与主框架匹配的锁止结构，拆分后可独立作为管线容纳通道，组合后与主框架形成完整的机箱承载体系，整体结构线条流畅，契合哈雷风格的硬朗金属质感，各部位的过渡曲面采用放样命令生成，保证曲面曲率连续无突兀折角，渲染时添加柔和的工作室环境光，突出金属表面的光影层次，清晰展现框架各部位的结构细节与装配关系，整个建模过程严格遵循机械设计的尺寸规范，各特征之间添加完全的几何约束，避免建模过程中出现特征错位、参数冲突的问题，确保模型可直接导出用于后续的工程图生成或3D打印验证。
