双环铰接式反重力平衡支撑构件

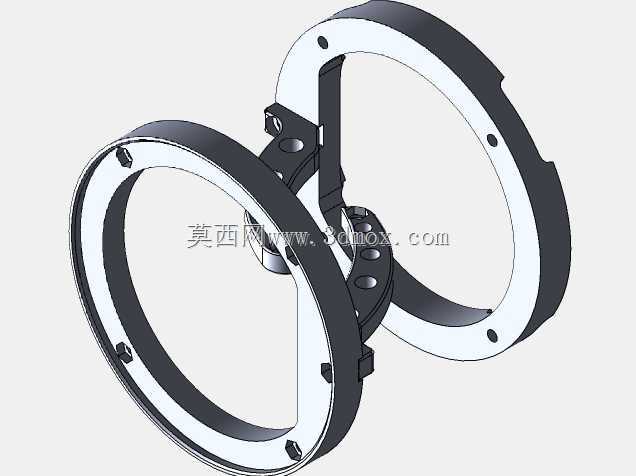

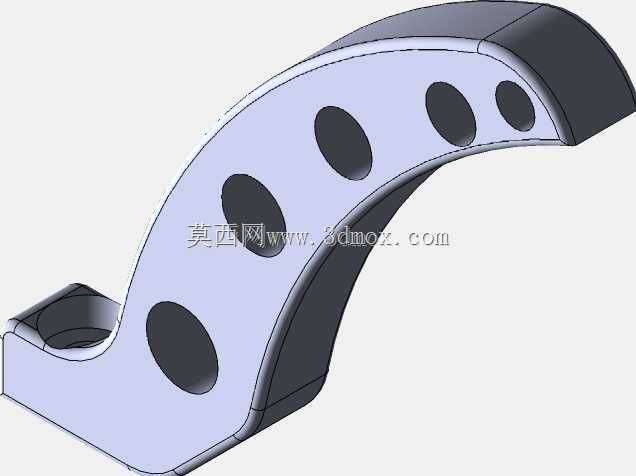

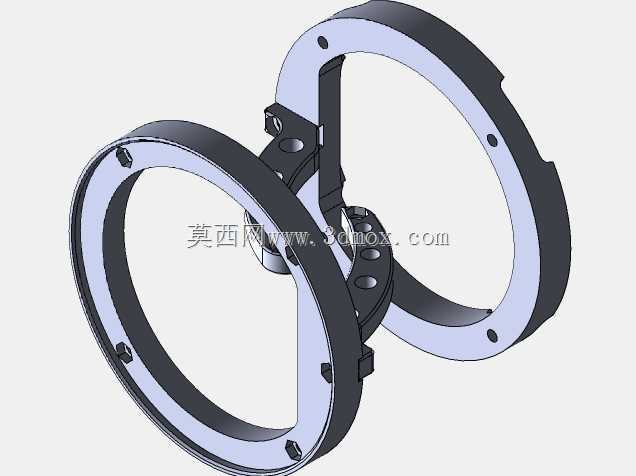

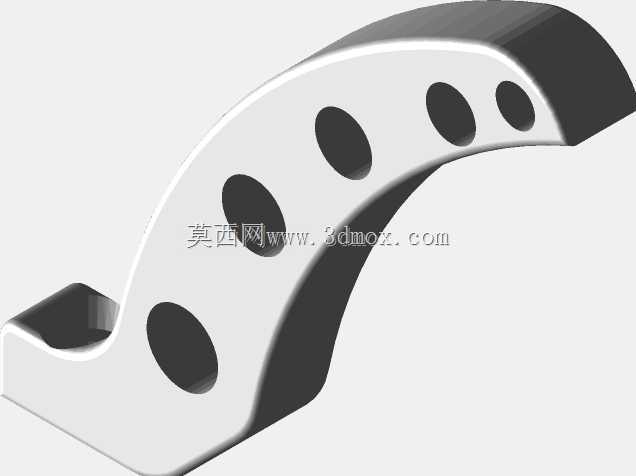

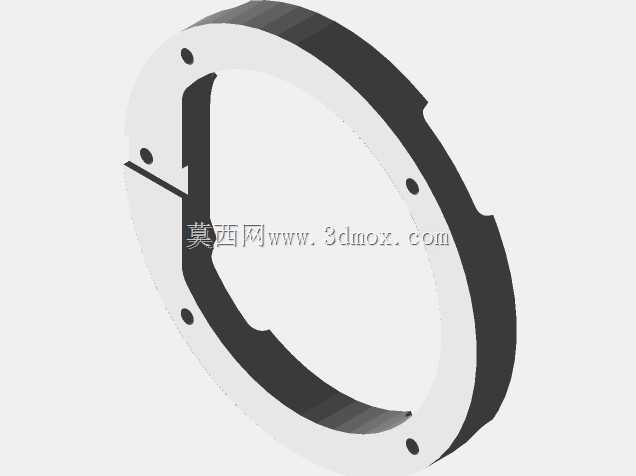

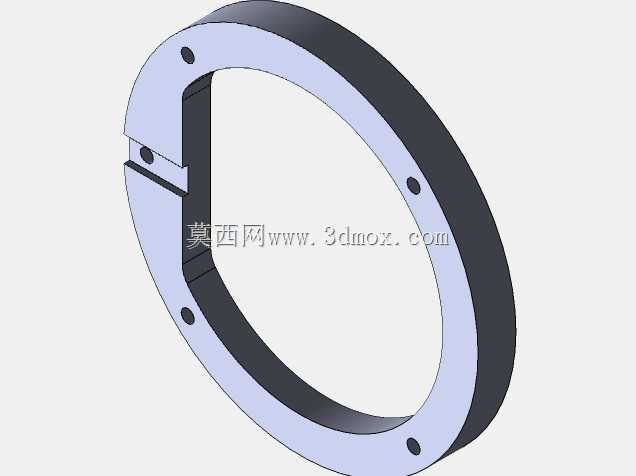

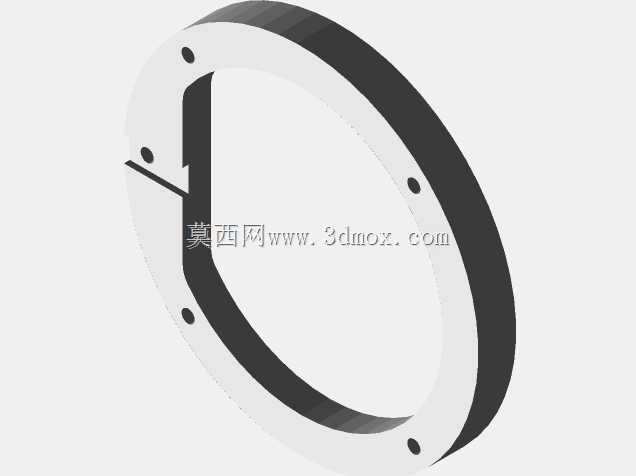

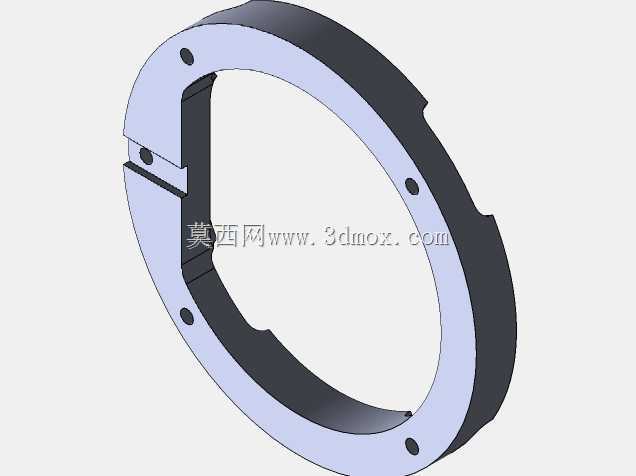

　　在需要实现重力抵消、姿态随动保持的机械作业场景中，这类双环铰接式支撑构件是核心的传力与平衡单元，常见于光学设备挂载平台、医疗辅助支撑臂、精密检测工装的随动调节段，也可应用在小型穿戴式外骨骼的关节衔接位置，用来抵消挂载端的自重载荷，让操作人员调节设备姿态时无需持续克服部件重力，大幅降低长时间操作的疲劳感。从结构功能来看，该构件通过两个对称布置的环形主体配合中间的铰接连接座实现多自由度的转动衔接，环形主体的周向预留了均匀分布的安装孔位，可通过紧固件对接外部的载具、挂载面板或者功能端部件，孔位的位置度公差控制在0.05mm以内，保证对接后环形件的旋转同轴度，避免转动过程中出现卡滞或者偏载磨损。中间的铰接连接座集成了多组转动副，

　　每组转动副的配合面都做了粗糙度Ra1.6的精加工处理，配合间隙控制在0.02-0.04mm之间，既保证转动的顺滑度，又能消除多余的窜动间隙，避免平衡状态下出现挂载端的漂移。设计过程中，首先要根据实际挂载的载荷上限确定环形主体的截面尺寸，环形件采用薄壁加筋的结构形式，在保证整体抗弯抗扭刚度的前提下尽可能降低构件自身重量，避免额外增加平衡系统的负载；铰接点的位置经过反复的力矩平衡验算，确保挂载端的重力力矩能够通过铰接副的力臂分配实现自平衡，不需要额外施加持续的锁紧力就能让挂载端停留在行程范围内的任意角度。安装边界方面，两个环形件的外径尺寸保持一致，安装对接面的平面度公差控制在0.03mm，

　　周向安装孔的中心圆直径与常规的标准安装法兰尺寸兼容，不需要额外加工转接板就能直接对接市面常见的标准挂载接口；整个构件的转动行程覆盖了俯仰方向±90度、周向旋转360度的调节范围，铰接座的侧面预留了阻尼调节孔位，可根据实际挂载的重量调整转动阻尼的大小，适配不同重量的挂载部件，避免轻载时阻尼过大调节费力、重载时阻尼过小出现溜位的问题。实际使用过程中，该构件不需要外接动力源或者气路、油路辅助，纯机械结构就能实现重力平衡效果，可靠性远高于电控或者气控的平衡方案，在断电、断气的极端工况下也能保持当前的姿态位置，不会出现挂载端下坠引发的设备损坏或者安全隐患。环形主体的边缘做了倒圆角处理，避免安装调节过程中尖锐边角划伤操作人员或者周边的管线，

　　铰接位置的缝隙处预留了润滑脂注油通道，日常维护时可以直接通过注油嘴补充润滑脂，延长转动副的使用寿命，不需要频繁拆解构件做保养。针对不同的应用场景，环形主体和铰接座的材质可以根据载荷需求做适配，轻载场景下可以采用高强度铝合金做阳极氧化处理，进一步降低构件自重，重载场景下可以替换为合金钢做调质处理，提升整体的承载能力，两种材质版本的安装接口尺寸完全一致，可实现直接互换，不需要调整周边的配套安装结构。
