WT-3530三脚架夹紧连接座结构设计

　　这款三脚架连接夹紧座，是摄影支撑器材、小型实验支架、工业检测可调支架里的核心锁紧连接件，日常在户外摄影脚架的中管锁紧、实验室光学平台支架的杆件固定、工业视觉检测相机的角度调节支架上都能见到这类结构的身影，主要承担杆件穿接后的位置锁紧、上部承载部件的连接固定功能，是实现支架高度无级调节、角度快速锁定的关键受力零件。

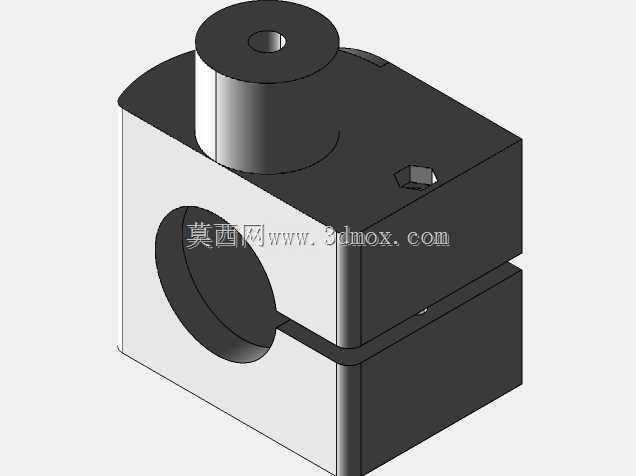

　　从实际使用场景的受力逻辑出发，设计时首先考虑的是穿杆后的锁紧可靠性，主体采用分体式夹块结构，中间开设贯通的圆形穿杆孔，孔侧预留收缩开槽，当上部的锁紧螺钉拧紧时，夹块会沿开槽位置产生弹性形变，抱紧穿过孔内的圆杆，实现任意位置的锁紧固定，这种结构相比顶丝锁紧的接触面积更大，锁紧后不会在圆杆表面留下压痕，同时抗滑移载荷能力更强，能承载上部安装的相机、检测探头、小型实验仪器等负载，不会出现负重下滑的问题。

　　零件的上部设置了带中心孔的圆柱凸台，这个凸台是用来和上部的云台、载物台或者其他功能附件做连接的，中心孔可以穿装锁紧螺钉或者定位销，保证上部附件和夹块的同轴度，避免安装后出现偏载晃动。夹块的侧面预留了内六角螺钉的安装沉孔，用来穿装锁紧螺钉，沉孔的深度刚好能容纳内六角螺钉的头部，不会让螺钉头突出零件表面，避免使用时刮蹭操作人员或者勾挂线缆。

　　在外形尺寸的设计上，夹块的主体采用方形结构，相比圆形夹块更方便在台钳上装夹加工，方形的侧边也能作为安装基准面，保证穿杆孔和上部凸台的垂直度公差控制在0.02mm以内，避免穿杆后夹块出现偏斜，影响支架的整体支撑稳定性。穿杆孔的直径匹配常规三脚架25mm直径的中管，也可以根据不同的支架杆件直径调整孔的尺寸，适配不同承载等级的支架产品。夹块的开槽宽度设计为1.5mm，这个宽度既能保证锁紧时夹块有足够的收缩量抱紧杆件，又不会因为开槽过宽导致夹块的结构强度下降，在承受最大额定载荷时，夹块的形变处于弹性变形区间，反复锁紧松开不会出现塑性变形导致锁紧失效。

　　零件的边角都做了R1的圆角过渡，一方面是避免加工后的锐边割手，提升装配和使用时的安全性，另一方面也能减少热处理或者使用过程中的应力集中，避免夹块在反复受夹紧力的情况下出现开裂。上部圆柱凸台的高度设计为12mm，足够的配合长度能保证和上部附件的连接稳定性，不会因为配合长度过短导致附件安装后出现晃动。凸台中心的通孔直径为5mm，适配M4的锁紧螺钉，既能满足连接强度要求，也不会因为孔过大削弱凸台的结构强度。

　　实际装配时，这个夹块只需要配合一根内六角圆柱头螺钉就可以完成锁紧功能，零件数量少，装配流程简单，后期维护也很方便，如果出现锁紧力不足的情况，只需要更换螺钉或者调整夹块的开槽间隙就可以恢复性能，不需要整体更换整个支架部件，能有效降低产品的后期维护成本。在材料选择上，这类零件一般选用6061铝合金做硬质阳极氧化处理，重量轻的同时表面硬度足够，耐磨性能好，反复锁紧松开也不会出现过度磨损导致孔位失圆，也可以根据重载使用场景选用45号钢做发黑处理，提升零件的整体承载能力，适配工业场景下的大负载支架使用需求。

　　设计过程中还需要考虑夹块的开合行程，当螺钉完全松开时，夹块的穿杆孔直径要比配套的杆件直径大0.2mm左右，保证杆件可以顺畅地在孔内滑动调节位置，不会出现卡滞，当螺钉拧紧到额定扭矩时，夹块的收缩量要足够抱紧杆件，保证在额定负载下的静摩擦力大于负载重力，不会出现滑移。同时夹块的两个分体部分在螺钉松开时不会完全分离，依靠开槽处的剩余连接部分保持整体结构，避免装配或者使用过程中零件散落丢失，提升使用的便捷性。
