三旋翼四旋翼无人机铝制中心连接片设计

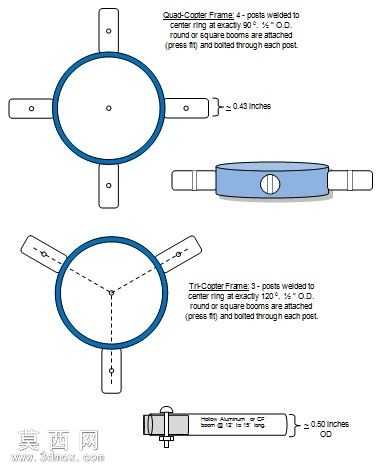

本作品为适配三旋翼与四旋翼无人机机架的铝制中心连接片结构设计，采用三维建模软件完成全参数化建模，整体围绕无人机机架的核心连接需求展开结构设计。建模过程中首先确定中心环形主体的基准尺寸，针对四旋翼构型，在中心环周向以90度等夹角分布四个机臂连接柱，连接柱与中心环采用焊接结合的结构逻辑，建模时精准控制连接柱的伸出长度、中心环的内外径参数，预留机臂压装与螺栓穿接的装配空间，标注出连接部位0.43英寸的关键配合尺寸，确保方管或圆管机臂能够精准对位压装后通过螺栓完成锁固。针对三旋翼构型，则在中心环周向以120度等夹角分布三个机臂连接柱，同步调整中心环的受力结构，在环体内部增加三角加强筋的结构示意，强化三个连接点位的结构强度，对应标注0.50英寸的轴向厚度尺寸，适配铝制材质的加工与受力需求。建模时对中心片的侧视结构做了细化表达，明确中心环的厚度、连接柱的截面形态，以及中心部位预留的设备安装槽位，槽位尺寸适配飞控等核心电子元件的安装需求。材质设定上选用航空铝材质，渲染时还原铝件的金属哑光质感，对焊接部位做了工艺质感的细节处理，清晰呈现压装、螺栓连接的装配逻辑。设计思路从DIY无人机的自制需求出发，兼顾两种主流多旋翼构型的通用性，结构设计简洁易加工，所有连接点位的尺寸都围绕常见规格的无人机机臂参数设定，既保证中心片作为机架核心受力件的结构强度，又尽可能降低加工难度，适合爱好者自行加工制作，完成后可直接作为多旋翼无人机的核心连接构件，支撑机臂、飞控、电池等部件的安装固定，整体结构经过受力合理性校验，能够满足小型无人机飞行过程中的结构负载要求。
