可调式活动扳手工业级手动五金工具结构

　　在设备运维、装配作业、管线施工等各类现场作业场景里，可调活动扳手是一线作业人员随身携带的核心手动工具之一，不同于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，适配一定范围内不同规格的螺栓、螺母类紧固件，无需携带多把固定尺寸扳手即可完成多数常规紧固、拆卸作业，大幅降低作业时的工具携带负重，也能应对现场突发的非标准紧固件拆装需求。

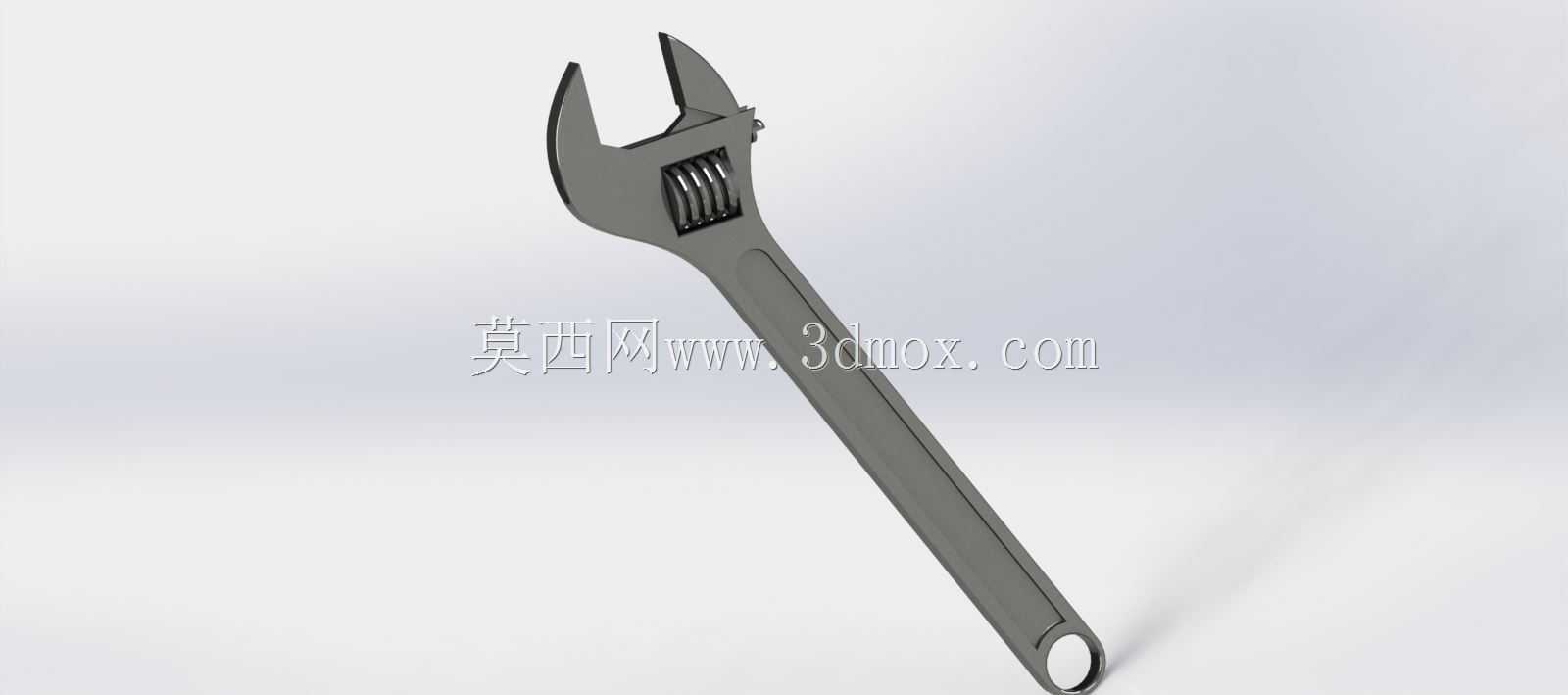

　　从结构设计逻辑来看，这款活动扳手的整体结构分为固定钳体、活动钳口、调节蜗轮、手柄四个核心部分，固定钳体与手柄为一体化锻造结构，保证整体受力时的结构强度，避免大扭矩作业时出现钳体断裂风险；活动钳口嵌装在固定钳体的导向槽内，与调节蜗轮的齿形结构啮合，转动蜗轮即可带动活动钳口沿导向槽平稳滑移，实现开口尺寸的连续调节，导向槽的配合间隙经过合理设计，既保证调节过程顺滑无卡滞，又能避免夹紧紧固件时出现钳口晃动、打滑的问题。钳口的咬合面做了细密的齿纹处理？不，常规活动扳手的咬合面为平整带微倒角结构，不对，工业级活动扳手的固定钳口与活动钳口的夹持面均做了淬硬处理，硬度达到HRC40以上，保证夹持紧固件时不会因为受力出现咬合面凹陷、变形，同时夹持面与钳体主体保持严格的垂直精度，避免夹紧螺栓螺母时出现偏斜，损伤紧固件的棱角。

　　手柄部分采用符合人体工学的长条形渐变截面设计，从钳体连接位置向手柄末端逐渐收窄，末端带有挂孔，方便工具悬挂收纳，同时手柄的长度经过扭矩匹配设计，按照杠杆原理，常规手动施加的力作用在手柄末端时，钳口位置可输出符合对应规格扳手的额定扭矩，既不会因为手柄过短导致施力不足，也不会因为手柄过长造成过载拧断螺栓或者损坏扳手结构。在实际使用场景中，这类扳手可覆盖家用维修、机电设备装配、水电管线安装、汽修辅助作业等多个领域，面对不同规格的外六角紧固件、方头紧固件，只要尺寸在扳手的最大开口范围内，都可以通过快速调节开口大小完成夹持，相比固定扳手具备更强的场景适配性，尤其是在户外抢修、现场应急维修等无法预判紧固件规格的场景下，一把可调活动扳手可替代多把固定开口扳手，显著提升作业效率。

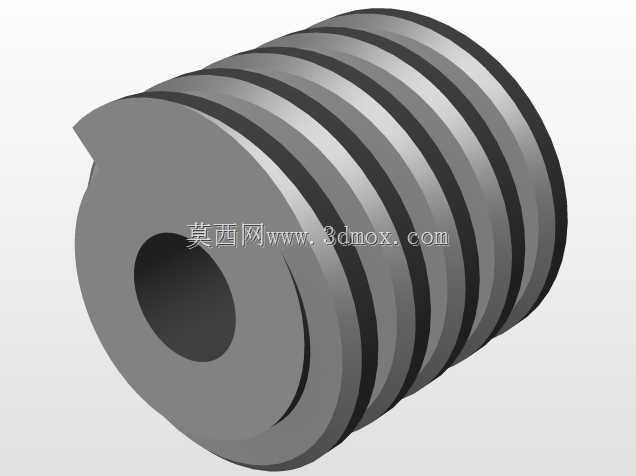

　　设计过程中需要重点考量几个核心边界：首先是活动钳口与固定钳体导向槽的配合公差，若间隙过大，夹持时活动钳口会出现上扬偏斜，不仅会导致夹持打滑，还会损伤紧固件的棱角，长期使用还会加剧导向槽的磨损，缩短工具使用寿命；若间隙过小，调节蜗轮转动时阻力过大，甚至在有灰尘、铁屑进入导向槽时出现卡滞，无法正常调节开口尺寸。其次是蜗轮与活动钳口齿条的啮合参数，齿形采用渐开线小模数齿形设计，保证啮合传动平稳，调节时无空行程，同时齿面同样做淬硬处理，避免频繁调节导致齿面磨损，出现调节打滑、开口定位失效的问题。另外，钳体的整体受力分布需要经过有限元校核，在额定最大扭矩载荷下，钳体根部、活动钳口受力位置、手柄与钳体连接位置的应力需控制在材料许用应力范围内，选用优质铬钒钢作为整体锻造材料时，可保证工具在额定载荷下无塑性变形，过载时也不会出现脆性断裂，保障作业人员的操作安全。

　　从安装与使用边界来看，这款常规规格的活动扳手最大开口尺寸适配常见的M6到M24规格外六角紧固件，整体长度控制在250mm左右，既可以在空间开阔的作业位置施加足够扭矩，也能在部分狭窄空间内完成操作，手柄末端的挂孔直径为10mm左右，可适配常规的工具挂架、安全绳挂扣，满足高空作业时的工具防坠落要求。在实际作业使用时，需要注意拉力方向与扳手本体保持垂直，避免侧向施力导致钳口断裂或者滑脱，同时调节开口时需保证钳口与紧固件的两个平行面完全贴合，避免仅夹持棱角造成紧固件损坏或者打滑。不同于管钳类工具，活动扳手的夹持面为平行平面结构，不适合夹持圆形管件，否则容易出现打滑损伤管件表面，也会加剧钳口的磨损，这类设计细节在建模过程中也需要准确还原，保证模型的结构比例、配合关系与实物完全一致，可用于工具类产品的结构展示、作业模拟装配、工具管理系统的三维可视化建模等场景。
