家用壁挂式钢制采暖散热器结构设计

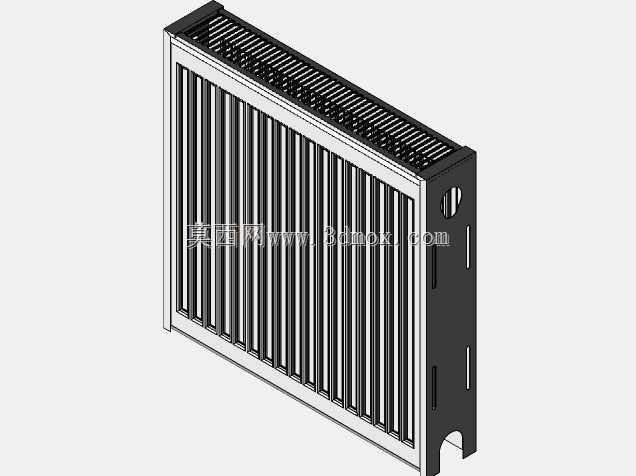

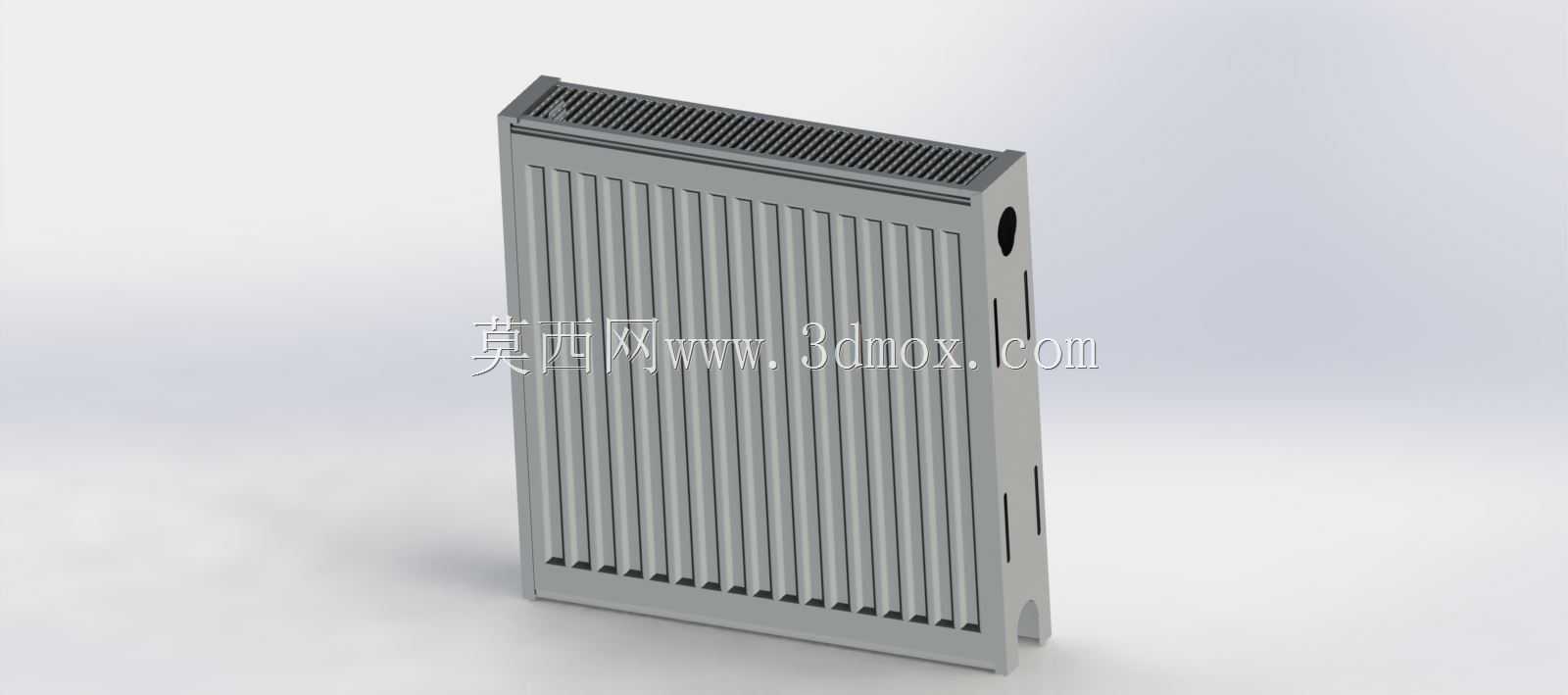

这款采暖散热部件主要面向民用住宅分户供暖、集中供暖末端场景使用，安装位置多为室内窗下、侧墙空白区域，承担室内热交换、提升室温的核心功能，是北方冬季采暖、南方分户采暖系统中不可或缺的末端换热部件。从结构设计逻辑来看，整体采用板式肋片集成结构，外部壳体采用一体冲压成型的钢制薄壁结构，内部排布多道平行竖向流道，热媒（热水或蒸汽）从侧部接口进入流道后，通过壳体与外部密集竖向肋片将热量传导至周围空气，肋片的竖向排布同时引导冷热空气形成自然对流，无需额外风机即可实现热量的快速扩散，兼顾静音运行与换热效率。设计过程中充分考虑民用场景的安装边界，整体厚度控制在较薄区间，突出墙面尺寸小，不会过多占用室内活动空间，背部预留标准挂装点位，可匹配常规民用墙面的挂装承重要求，侧部预留的进出水接口采用通用管径规格，可直接对接市面主流采暖管路的接头尺寸，无需额外定制转接件。产品的边角位置全部做圆弧过渡处理，避免家用场景下磕碰造成的人身伤害，表面做平整化处理适配后期喷涂饰面，可匹配不同室内装修风格的色彩需求。顶部的格栅结构一方面作为热空气流出的导流通道，另一方面可阻挡大体积杂物落入散热流道间隙，降低后期清洁维护的难度，底部预留的微小间隙可让沉积的灰尘自然下落，避免长期积灰影响散热效率。在结构强度设计上，壳体与流道的壁厚经过承压校核，可满足常规民用采暖系统的工作压力要求，侧部的接口位置做了局部加厚处理，降低管路连接时的应力开裂风险，整体结构无多余外露连接件，外观整洁流畅，适配不同家装风格的安装需求。建模过程中对肋片间距、流道截面尺寸做了参数化处理，可根据不同采暖面积的热负荷需求快速调整整体宽度、肋片数量，适配不同大小房间的散热量要求，安装时只需确认墙面挂点的水平度、进出水管路的中心距即可完成快速装配，无需复杂的现场裁切调整。
