设备内置钣金安装固定金属支架结构

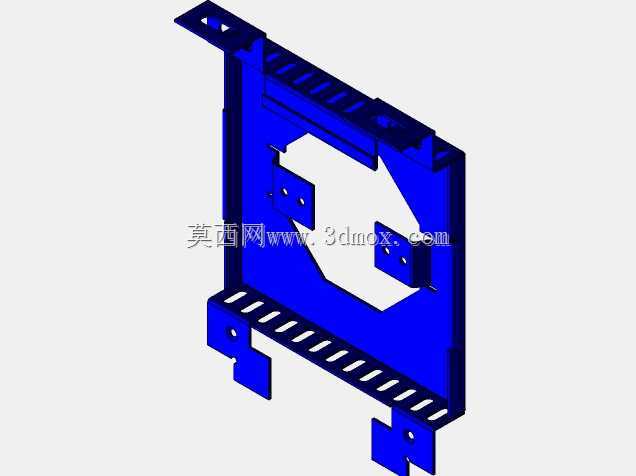

　　这类钣金支架多应用在工业控制设备、计算机扩展硬件、小型工控装置的内部腔体中，核心作用是为内置功能模块提供可靠的安装承载基础，同时兼顾内部走线的规整引导、板卡类部件的防护限位，避免设备在运输、运行振动过程中出现模块移位、线缆松脱、元件磕碰损坏的问题。从结构设计来看，整体采用一体化钣金折弯成型工艺，主体承载面做了大面积异形镂空处理，并非简单的减重设计——镂空区域刚好避让所搭载模块的凸起元件、散热鳍片以及外接接口的伸出路径，既不会干涉模块的正常装配，也能为模块工作时的空气对流留出通道，降低局部积热的风险。支架边缘排布的多组长条腰型孔，是专门为安装适配设计的调节结构，当搭载模块的安装孔位存在小幅公差、或是需要兼容同系列不同尺寸的衍生模块时，

　　腰型孔可以提供前后、左右两个方向的位置调整余量，不需要额外重新加工孔位就能完成装配，大幅提升了部件的通用适配性。支架上分布的多个带孔折弯小耳片，分为两类功能：一类是向外延伸的安装耳，用于将整个支架整体固定在设备腔体的预设安装柱上，耳片上的圆孔匹配对应规格的自攻螺丝或铜柱螺柱，折弯角度经过精准计算，装配后支架主体与设备内壁保持设定的平行间距，留出足够的走线与散热空间；另一类是向内折弯的固定耳，用于压紧搭载的功能模块，耳片位置对应模块的标准安装孔位，装配时螺丝穿过耳片孔直接锁入模块的固定孔，不需要额外增加压片等辅助零件，减少装配工序的零件数量。在安装边界的设计考量上，支架的整体外轮廓尺寸严格匹配对应设备的内部安装仓尺寸，

　　顶部的带孔延伸边刚好卡入设备仓的上沿定位槽，底部的两个下折支脚插入仓底的定位缺口，装配时不需要反复调整位置就能快速对准安装孔，降低产线装配的对位难度。侧边的连续折弯翻边结构，一方面提升了钣金件的整体结构强度，避免薄钣金在受力时出现变形翘曲，另一方面翻边的光滑圆角处理可以防止装配过程中割伤操作人员、或是划破线缆的绝缘层，符合电气设备内部结构的安全设计要求。设计这类钣金支架时，首先要明确所搭载模块的全部外轮廓尺寸、元件凸起高度、接口位置，再结合设备仓的可用空间确定支架的整体外形，所有折弯边的内R角匹配所选钣金材料的厚度，避免折弯时出现材料开裂的问题；镂空区域的边缘要做去毛刺处理，防止尖锐边角损伤模块上的贴片元件；

　　腰型孔的长度要覆盖同系列模块的孔位公差范围，同时不能过宽导致安装时螺丝滑牙；固定耳片的折弯高度要匹配模块的安装面高度，保证装配后模块处于水平状态，不会出现倾斜导致接口对位不准的问题。在实际应用场景中，这类支架常用来搭载工控扩展卡、小型电源模块、信号转接板等部件，相比塑料支架拥有更好的抗形变能力与电磁屏蔽辅助作用，相比整块金属安装板又能大幅降低材料用量与整体重量，同时镂空结构更利于设备内部的空气流通，帮助模块在长时间运行时维持稳定的工作温度。
