径向发动机连杆结构三维设计

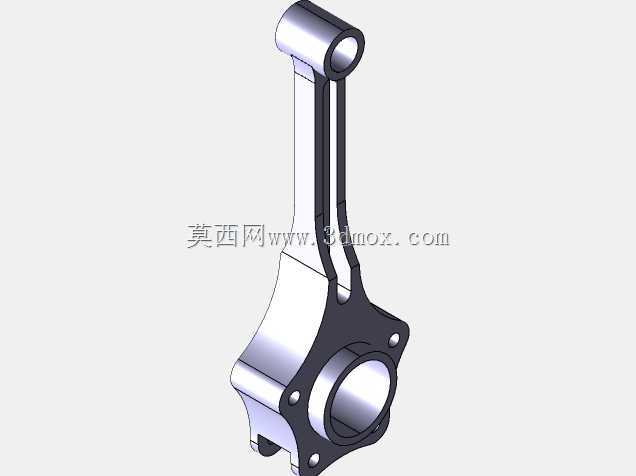

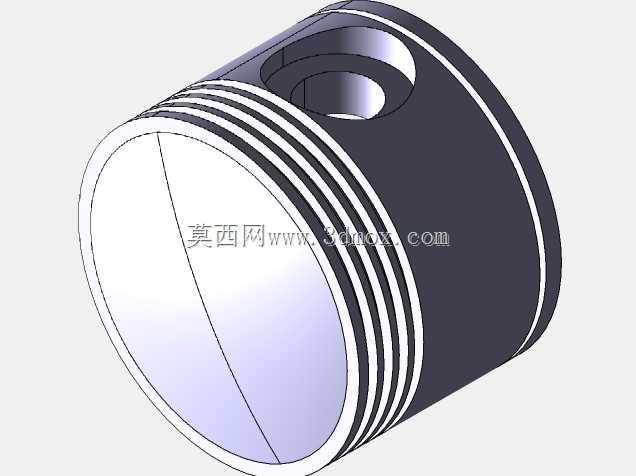

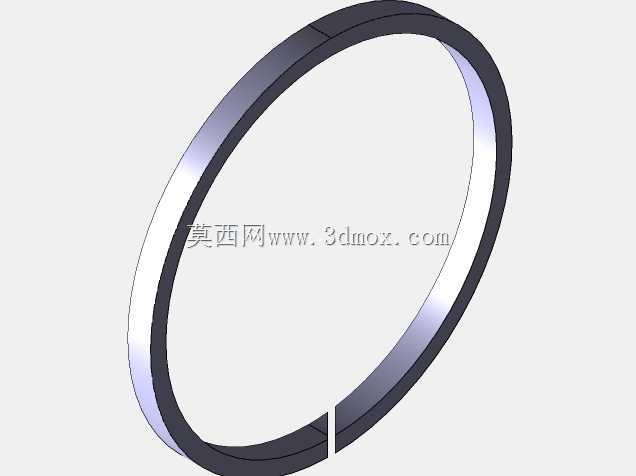

　　在航空活塞动力、小型固定式动力机组等采用径向布局发动机的场景中，连杆是连接活塞与曲轴、完成往复运动向旋转运动转换的核心受力部件，其结构合理性直接决定整机的动力传递效率、运行可靠性与服役寿命。不同于直列、V型发动机的连杆布局，径向发动机的连杆需要适配星型排布的气缸安装角度，主连杆与副连杆的铰接结构需要在有限的曲轴箱空间内完成多缸动力的汇交输出，对零件的空间结构设计、受力路径规划提出了极高要求。

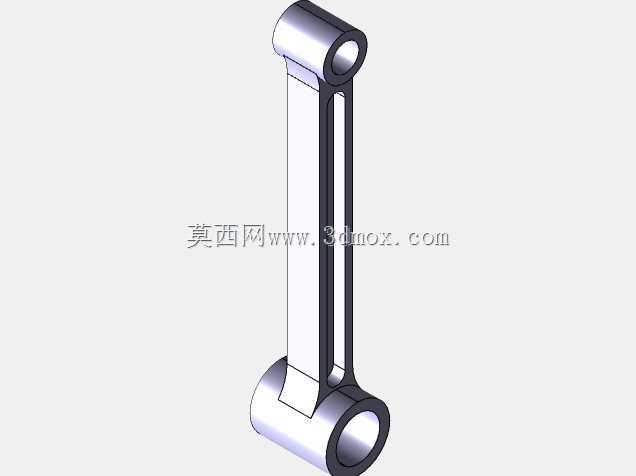

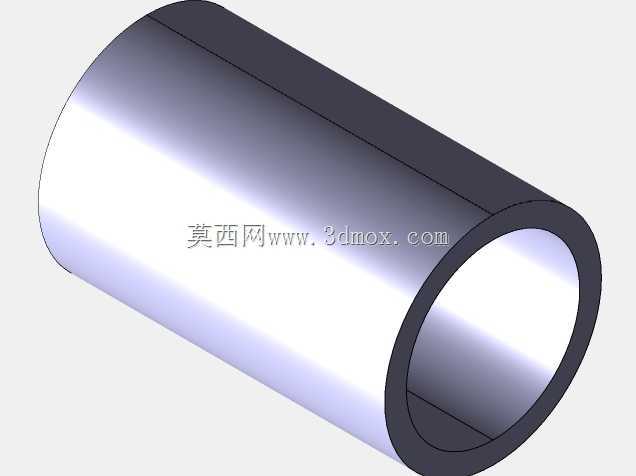

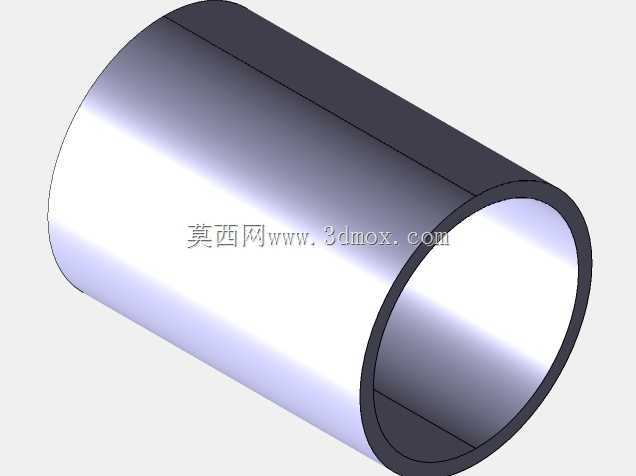

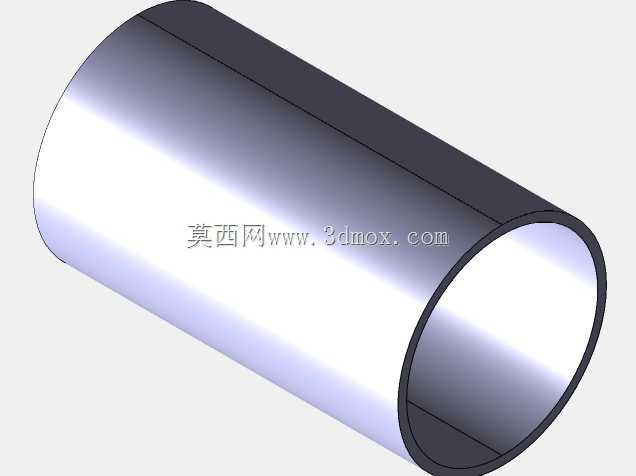

　　本次设计的连杆采用工字形截面杆身结构，在保证整体抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，有效降低了组件往复运动的惯性质量，适配径向发动机高转速工况下的惯性力控制需求。大小端孔位分别对应活塞销与曲轴曲柄销的安装位，孔位内侧预留了轴瓦安装的配合余量，端面设计有定位止口结构，可保证轴瓦压装后的同轴度与周向定位精度，避免运行过程中出现轴瓦转动、油道错位的故障。杆身与大小端的过渡区域采用大圆角平滑过渡，消除了直角连接带来的应力集中隐患，可承受做功冲程中活塞传递的爆发压力冲击，以及往复运动过程中产生的交变拉压载荷。

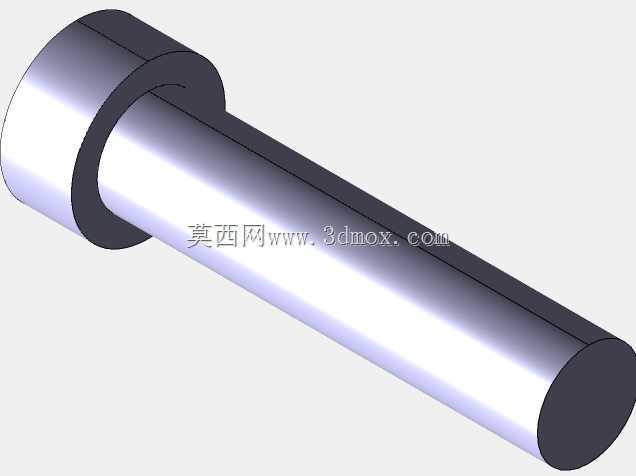

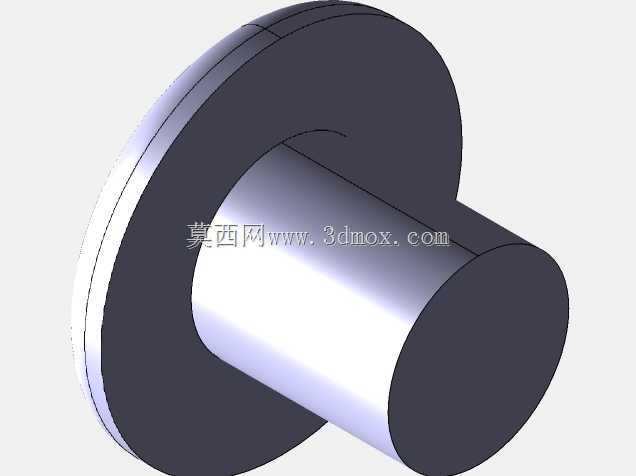

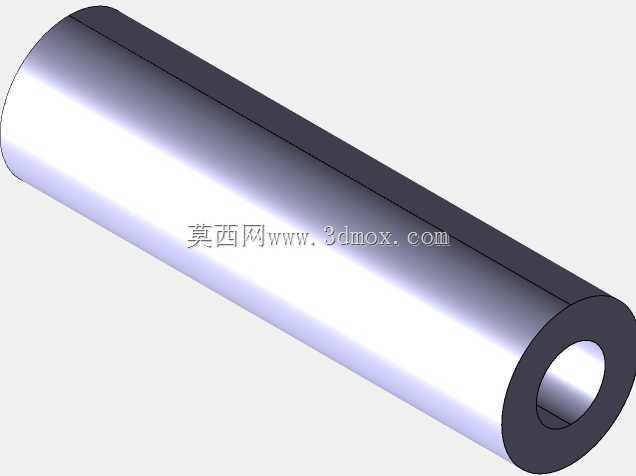

　　从安装边界来看，该连杆的大端外径、小端外径尺寸严格匹配径向发动机曲轴箱的内部避让空间，杆身摆动轨迹经过运动仿真校核，在活塞上下止点全行程运动过程中，不会与相邻气缸的连杆、曲轴箱内壁、润滑油道等周边部件发生运动干涉。大小端孔的中心距尺寸严格按照发动机的曲柄半径与活塞行程参数匹配设计，可保证活塞到达上止点时的压缩比符合设计要求，避免出现活塞碰气门、压缩比不足导致的动力输出下降问题。小端孔内部设计有润滑油槽结构，可将曲轴箱内的压力润滑油引导至活塞销配合面，形成稳定的油膜润滑，降低活塞销与连杆小端的磨损速率；大端孔的剖分面（若为分体式结构）采用锯齿形定位结构，可保证连杆盖安装后的定位精度，重复拆装不会出现孔位圆度超差的问题。

　　在实际应用场景中，该连杆可适配多缸星型布局的活塞式航空发动机、小型应急发电机组动力、老式农用机械径向动力机组等设备，零件的材料选型可根据功率等级匹配40Cr调质、42CrMo氮化等不同工艺方案，三维模型的结构细节完整还原了加工所需的倒角、退刀槽、油孔等工艺特征，可直接用于后续的工程图导出、数控加工编程、有限元受力仿真等工作。设计过程中针对径向发动机的特殊受力工况，对杆身的截面惯性矩进行了优化，在相同重量下比传统直列发动机连杆的侧向抗弯能力提升15%以上，可承受径向发动机多缸交替做功带来的侧向冲击载荷，避免长期运行后出现杆身弯曲变形、孔位偏磨等失效问题。同时连杆的重量分组公差控制在合理范围内，同一台发动机装配的连杆重量差不超过设计阈值，可有效降低曲轴运转过程中的不平衡量，减少整机振动，提升运行平稳性与轴承使用寿命。
