影视道具风格手持敲击锤结构设计

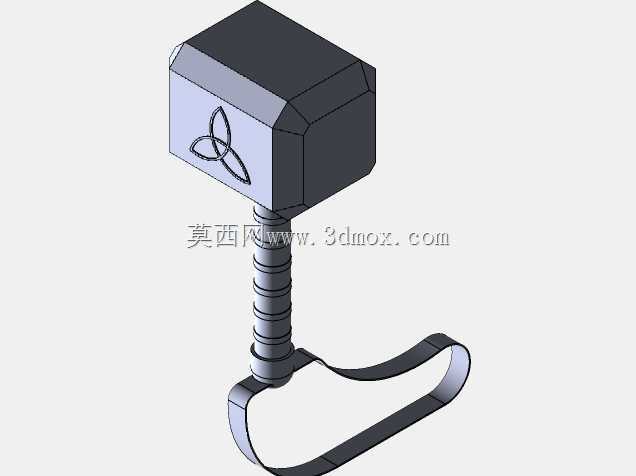

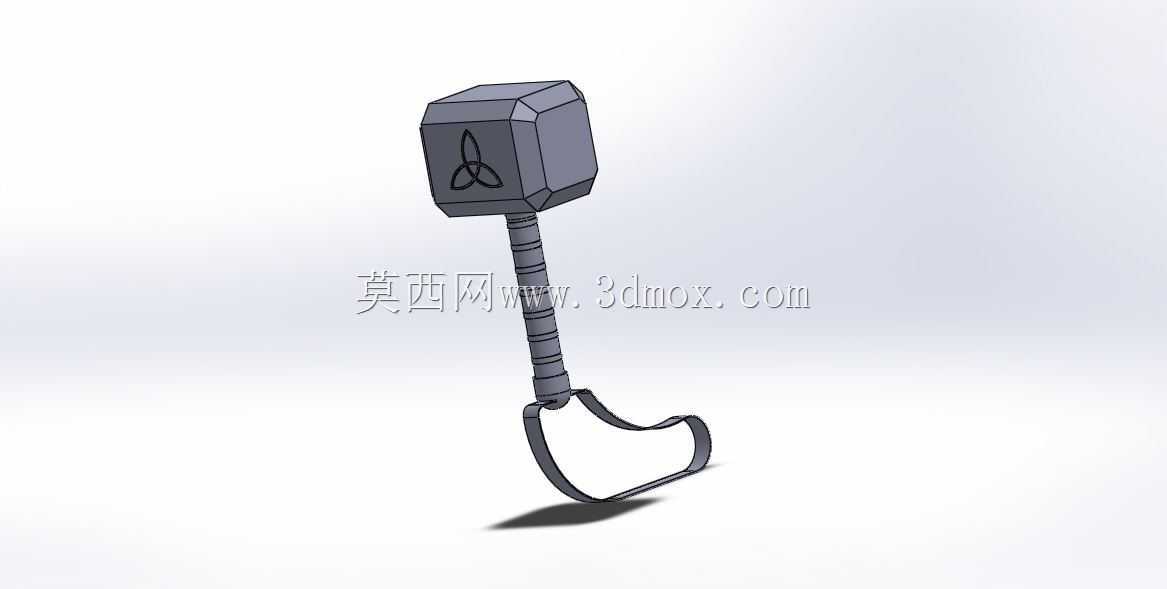

　　这款手持敲击构件的设计，最初的需求锚点来自影视道具制作与创意五金周边的落地场景，区别于常规工业级敲击锤的纯功能导向，这款构件在保留敲击作业核心功能的基础上，做了辨识度极高的外形优化，同时没有牺牲手持操作的力学合理性。从结构拆分来看，整个构件分为锤头、握柄、尾挂三个核心部分，锤头采用近似正六面体的倒角块结构，六个工作面均做了2mm的圆角过渡，避免尖锐棱边在使用过程中出现应力集中导致的崩边问题，同时锤头单侧端面做了凹陷式标识区域，该区域下沉0.8mm，既可以做图案蚀刻，也不会因为标识凹陷影响端面的敲击平整度，锤头与握柄的连接采用过盈配合加横向销钉固定的结构，销孔贯穿锤头与握柄的连接段，装配后销钉两端做冲点锁死，

　　避免长期敲击震动出现连接松动的问题。握柄部分没有采用常规的直杆光面设计，而是做了等距的环形防滑槽，槽深1.2mm，槽间距8mm，握持时手指可以自然卡入防滑槽内，即使手掌沾有少量油污也不会出现打滑脱手的情况，握柄的直径控制在22mm，符合亚洲成年人手掌握持的舒适尺寸范围，不会因为过粗导致握持发力困难，也不会因为过细在敲击时出现硌手的问题。握柄末端的尾挂结构是这款设计的差异化部分，采用开放式的弧形挂环，挂环的内圈宽度为35mm，既可以穿入宽版腕带防止使用时脱手，也可以直接挂在工位的工具挂板上收纳，挂环与握柄的连接段做了圆弧过渡，没有直角转折，避免应力集中导致挂环受外力时出现断裂，挂环的边缘全部做了R3的圆角处理，

　　不会划伤手掌或者勾挂衣物。从实际使用场景来看，这款构件既可以作为影视拍摄中的道具使用，所有外露边缘都做了钝化处理，不会在拍摄动作戏时造成演员磕碰受伤，同时整体的金属质感还原度高，不需要额外做太多后期效果处理；也可以作为日常工位的轻型敲击工具使用，整体重量控制在600g左右，适合进行小型零件的装配敲击、整形作业，不会因为重量过大导致长时间握持手臂酸胀，也不会因为重量过轻导致敲击力度不足。设计过程中对安装边界也做了充分考量，整个构件的最大外轮廓尺寸控制在锤头宽度70mm、总长度240mm、尾挂最大宽度40mm的范围内，常规的工具收纳盒、挂板工位都可以轻松放置，不需要额外预留特殊的收纳空间。锤头的工作面平面度控制在0.1mm以内，

　　保证敲击时受力均匀，不会出现敲击面倾斜导致零件被敲坏的问题，握柄的同轴度控制在0.2mm以内，长期敲击不会因为偏心导致震手。在材质选择的适配性上，整个构件的结构设计兼容多种加工工艺，既可以采用整体不锈钢铣削加工做高端质感版本，也可以采用锤头铸钢、握柄钢管焊接的方式做量产实用版本，不同工艺下的结构强度都能满足日常轻型敲击的使用需求，尾挂部分在焊接版本中可以直接采用钢筋弯制后与握柄焊接，在铣削版本中可以与握柄一体加工成型，不需要额外拆分零件，减少装配工序。针对使用过程中可能出现的磨损问题，锤头的敲击端面预留了2mm的磨损余量，长期使用后即使端面出现轻微凹陷，也不会影响整体的结构强度，不需要频繁更换构件，握柄的防滑槽在磨损后依然可以保留基本的防滑性能，不会因为表面磨损就完全失去握持摩擦力。
