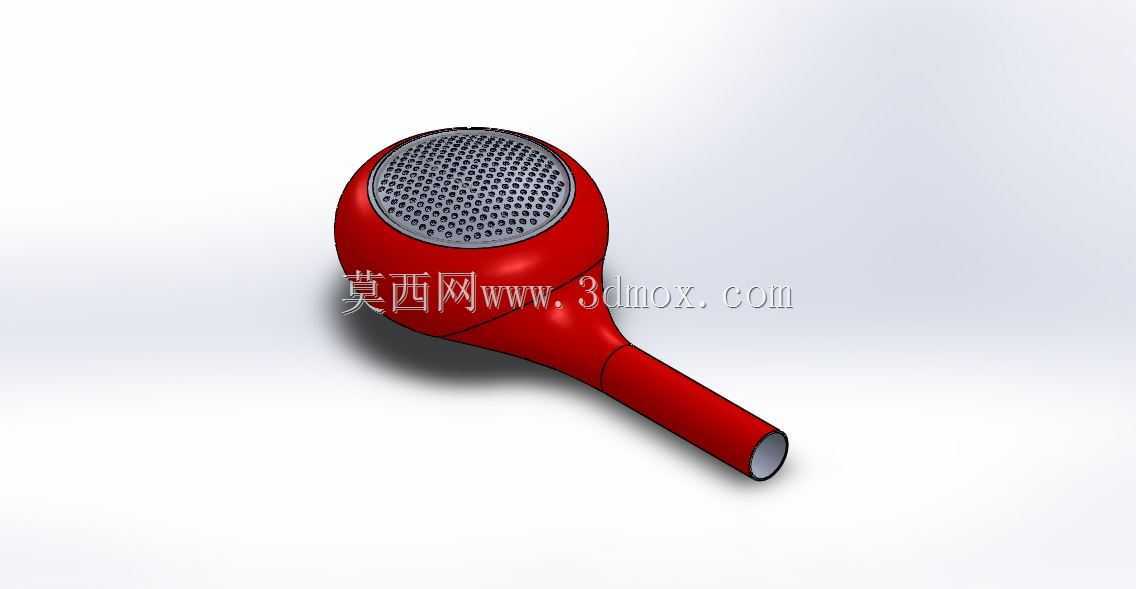

入耳式平头耳塞外观结构三维数模

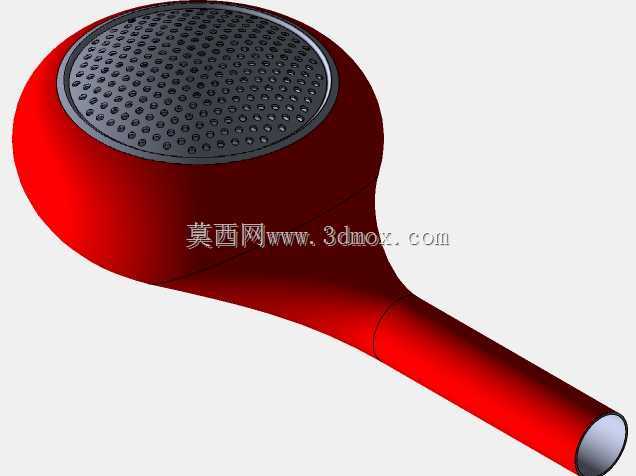

　　这款平头耳塞的结构设计，首先要匹配日常通勤、桌面办公、轻量运动等多场景的佩戴需求，区别于深入耳道的入耳式结构，平头形态的耳塞依靠外耳道口的轮廓支撑，不会对耳道内部产生挤压，长时间佩戴的异物感更低，适配不同年龄段用户的外耳轮廓差异，减少佩戴滑落的概率。从功能特性来看，耳塞头部的出音网面采用密集微孔阵列设计，这些微孔的排布需要兼顾声学透声率与异物防护能力，既能够保证发声单元的声波无过多衰减传递至耳道，又可以阻挡外界的灰尘、耳垢进入腔体内部，避免发声单元被异物堵塞造成音质劣化，网面的边缘做了圆弧收边处理，和耳塞头部的壳体贴合紧密，没有突出的棱角，接触耳周皮肤时不会产生硌压感。腔体部分采用圆润的水滴形过渡，从圆形的出音端面平滑收窄至柄部，

　　这个曲面过渡不是单纯的外观造型设计，而是要匹配内部发声单元、走线空间的排布，圆形的头部腔体刚好容纳动圈发声单元的安装位，腔体壁厚控制在均匀的1.2mm左右，既能够保证壳体的结构强度，避免日常跌落、挤压出现开裂，又不会过度占用内部空间，给单元周边的声学阻尼材料预留足够的填充位置。柄部的细长结构一方面是作为佩戴时的受力支点，用户摘取耳塞时可以直接捏持柄部操作，不需要触碰贴近耳道的出音端面，减少网面被污渍污染的概率；另一方面柄部内部预留了音频走线的通道，导线从柄部末端的出线口引出，出线口位置做了局部加厚的应力释放结构，避免日常使用中导线反复弯折造成线芯断裂，出线口的内径和导线外径做过盈配合，不需要额外的粘接固定就可以实现导线的初步定位，

　　装配时可以提升组装效率。从安装边界来看，这款耳塞的整体长度控制在26mm左右，头部腔体的最大直径为14.8mm，柄部的直径为5.2mm，这个尺寸参数是经过多轮佩戴验证的，头部直径过大则会压迫耳屏位置造成佩戴疼痛，直径过小则会导致佩戴时容易滑落，无法稳定贴合在外耳道口；柄部的长度控制在11mm左右，既能够保证捏持操作的空间，又不会因为柄部过长导致佩戴时和眼镜腿、耳饰等物品产生干涉。设计过程中，壳体的分模线设置在腔体侧面的最大轮廓线上，分模面为平滑的曲面，注塑生产时不会出现明显的披锋，后续的表面处理工序可以减少打磨工作量，壳体表面采用哑光磨砂的质感处理，避免光面材质容易残留指纹、划痕的问题，日常使用中可以保持外观的整洁度。

　　出声孔的微孔直径统一为0.3mm，孔间距保持0.5mm的均匀排布，这个参数既可以保证足够的透声面积，又不会因为孔径过大导致外部的细小异物进入腔体，网面采用金属材质冲压成型，和壳体的安装槽位采用超声焊接固定，连接强度可以承受日常使用中的拉扯、摩擦，不会出现网面脱落的问题。柄部末端的出线位置做了圆角过渡，导线和柄部的衔接处没有尖锐的折角，日常使用中导线摆动时的应力会分散在加厚的应力释放段，不会集中在出线口的位置，大幅提升线材的使用寿命。腔体内部的发声单元安装位设置了定位台阶，单元装入后可以精准对齐出音网面的中心位置，避免单元偏移导致的声学性能偏差，单元和壳体之间设置了密封泡棉圈，防止腔体内部出现声短路，影响低频段的声学表现。
