六边形带凸台金属冲压结构件

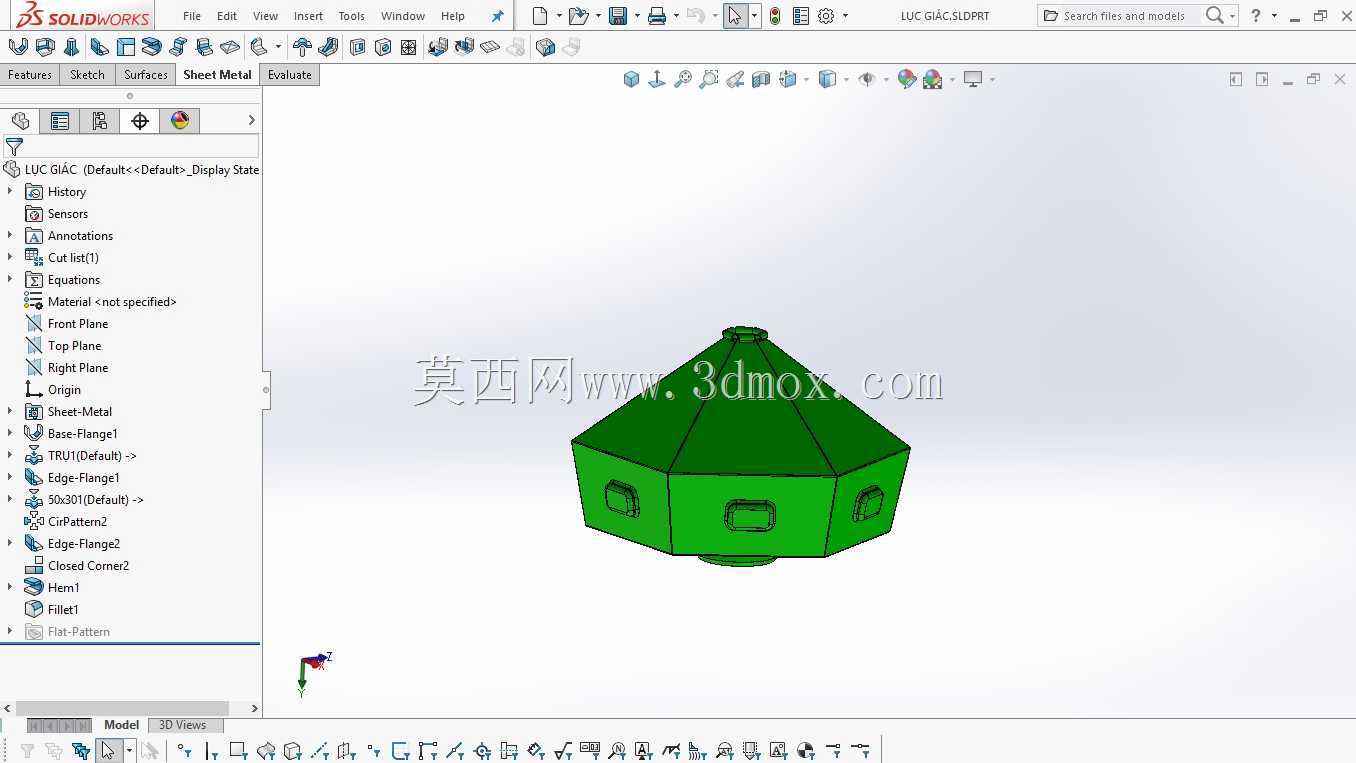

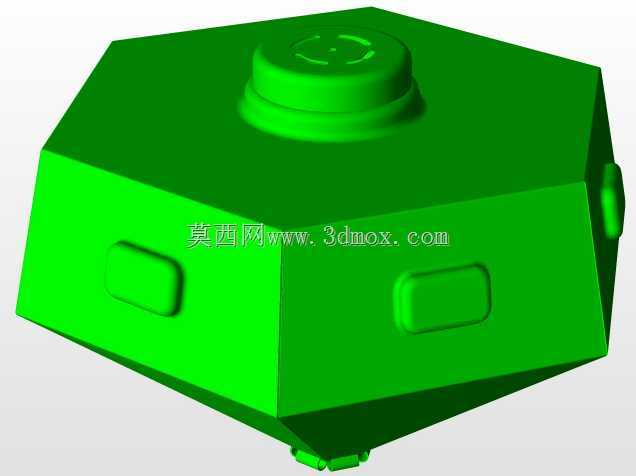

　　这款六边形带凸台的金属构件，在小型机电设备的端盖限位、工装夹具的定位基座场景中有着较高的适配性，日常在低压电气盒的密封压盖、小型气动元件的端座上也能见到同类结构的应用。从实际使用需求出发，构件主体采用正六边形外轮廓设计，并非单纯的造型选择，六边形结构在同外接圆尺寸下，相比圆形结构能提供六个平面定位面，安装时可以借助相邻两个平面完成周向防转，不需要额外加工定位销孔，在狭小安装空间内的装配效率更高，同时六边形的棱边在承受侧向挤压力时，应力分布比方形结构更均匀，不容易出现棱边应力集中导致的变形问题。构件顶部的同轴双层凸台结构，内层小凸台用于嵌入配套部件的定位孔内，完成径向定位，外层稍大的凸台端面则作为承压接触面，

　　和配套的密封垫圈或者压片贴合，凸台根部做了小圆弧过渡处理，避免冲压成型时出现材料撕裂，同时也能减少装配时凸台根部的应力集中，长期受轴向压力时不会出现根部断裂的问题。构件侧面均匀分布的内凹矩形槽，一方面是作为卡扣位，和配套外壳上的弹性卡爪配合，实现无螺丝快速装配，另一方面凹槽的存在也提升了六边形侧壁的结构刚度，在受到外部磕碰时，侧壁不容易出现凹陷变形，相比光面六边形结构，抗侧向冲击能力提升约三成。从设计逻辑上看，整个构件采用等壁厚设计，壁厚均匀性控制在合理范围内，适合采用单工位冲压模具连续成型，不需要多工序二次加工，成型后不需要额外做表面车削，仅需要做去毛刺处理即可投入装配，能有效控制批量生产的加工成本。安装边界方面，

　　构件的最大外接圆直径适配常规M30规格的安装位，底部的收窄锥段用于插入安装基座的预留孔内，锥度设置为1:10，插入时能自动导正，不需要反复调整对中位置，锥段末端的小圆柱段则作为轴向定位基准，插入到位后和基座孔底贴合，保证凸台端面的高度尺寸一致性。在实际选型应用中，这类构件常采用冷轧钢板或者铝合金板材冲压成型，钢板材质的构件多用于需要较高结构强度的气动元件端座，铝合金材质的则多用于轻量化的电气设备压盖，两种材质的构件外形尺寸一致，可以根据设备的重量、强度需求灵活替换。构件的六个平面上没有预留额外的安装孔，主要依靠侧面的卡扣和底部锥段的过盈配合完成固定，适合不需要经常拆卸的内部构件装配，如果需要频繁拆卸的场景，

　　也可以在六边形的对称平面上额外加工螺纹孔，加装紧固螺丝提升连接可靠性，不会破坏原有结构的受力平衡。从建模细节来看，所有的转角位置都预留了合理的冲压圆角，没有尖锐直角，既符合冲压加工的工艺要求，也避免了装配过程中尖锐边角划伤操作人员或者配套线缆，凸台顶面的浅槽结构，是用于粘贴标识标签或者放置密封胶圈的预留位，浅槽深度控制在0.2mm，不会影响凸台端面的平面度，同时能避免胶圈或者标签在装配时出现移位。
