多格分区餐饮餐盘注塑结构设计

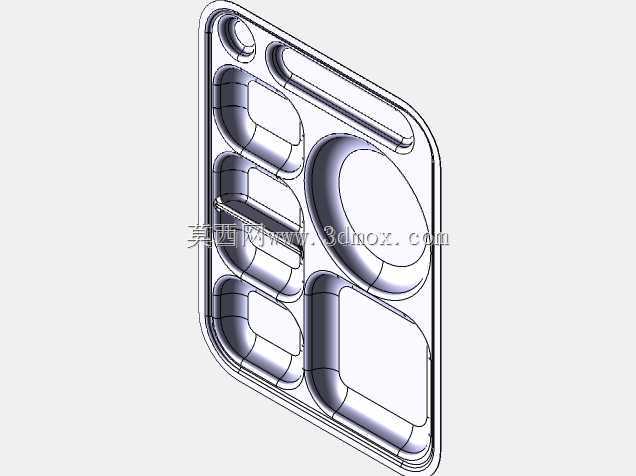

　　这款多格分区餐盘的结构设计，核心围绕餐饮场景的分餐盛放需求展开，日常可应用于企事业单位食堂、连锁快餐门店、学生配餐、航空高铁配餐等多个场景，核心作用是在单一容器内实现不同菜品、主食、汤品的分区盛放，避免不同食物之间串味、汤汁混流，同时方便就餐者端拿取放，也适配自动分餐线的餐盘定位、餐具回收线的批量清洗作业。从结构设计逻辑来看，整体采用圆角矩形的外轮廓，边缘做了一圈凸起的围边，围边高度比内部格槽高出2mm左右，一方面是提升端拿时的防滑握持感，另一方面可以避免餐盘叠放时出现完全贴合的真空吸附问题，方便批量收纳时的快速分取。内部的格槽分区做了差异化的尺寸设计，大尺寸圆形槽位用来盛放汤品或者炖菜，深度设置为28mm，槽底做了1.

　　5度的拔模斜度，既方便注塑成型时的脱模，也能减少汤汁残留；大尺寸方形槽位用来盛放主食，槽底做了细微的防滑纹理，避免馒头、米饭等主食在端拿过程中滑动；其余几个尺寸不一的小格槽，分别用来盛放不同的配菜、小菜、调味酱料，每个格槽之间的隔断壁厚设置为2.5mm，隔断顶部做了R1.2的圆角过渡，既避免清洗时的卫生死角，也能提升隔断的结构强度，避免日常使用中磕碰断裂。整个餐盘的壁厚控制在2mm均匀壁厚，所有转角位置都做了不小于R1的圆角处理，避免注塑成型时出现应力集中导致的翘曲变形，同时也减少使用过程中磕碰开裂的风险。餐盘的底部做了一圈高度1.2mm的支撑凸筋，放置在桌面或者餐台时，只有凸筋位置接触台面，既可以减少餐盘底部与台面的摩擦划痕，

　　也能在盛放高温食物时减少热量直接传递到台面，避免烫坏餐台表面，同时凸筋的布局也适配常见的餐盘消毒柜、自动洗碗机的卡槽定位，确保在自动化清洗、消毒流程中不会出现卡滞、移位的问题。在设计过程中，特意将所有格槽的深度做了梯度设置，靠近餐盘握持端的格槽深度略浅，远离握持端的格槽深度略深，这样端拿的时候重心偏向手臂一侧，减少端拿过程中的倾洒风险；每个格槽的边角都做了圆弧过渡，没有直角死角，既方便日常清洗时的污渍冲除，也符合食品接触类器具的卫生设计要求。另外，餐盘左上角的小圆形槽位做了加深处理，专门用来放置汤勺或者筷子，避免餐具滑落，这个槽位的直径适配常见的不锈钢汤勺柄尺寸，深度刚好可以卡住勺柄位置，不会因为餐盘轻微晃动就导致餐具滑落。

　　整个结构没有多余的装饰性特征，所有造型都服务于功能需求，壁厚均匀性满足注塑成型的工艺要求，不需要额外做特殊的进胶点位优化，采用常规的侧浇口进胶即可实现完整充模，成型后的零件飞边少，后续修边工作量小，适合大批量注塑生产。
