农用胡椒茎秆分离处理设备结构设计

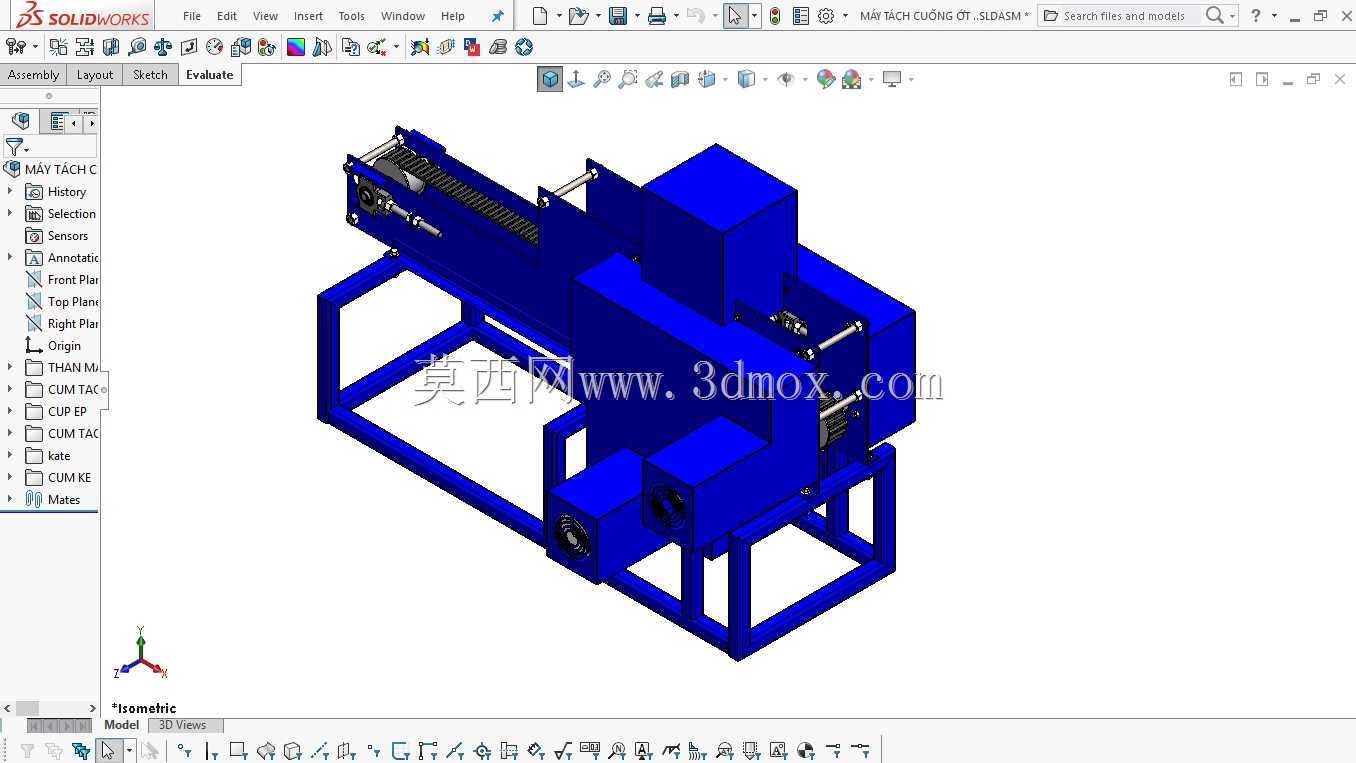

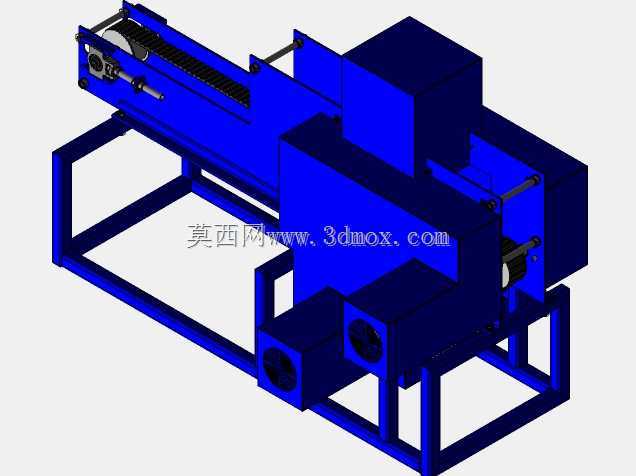

　　在香辛料初加工的生产环节里，新鲜胡椒采收后会混杂大量茎秆、残叶与其他田间杂质，传统人工分拣不仅效率极低，还容易因为茎秆残留影响后续胡椒脱皮、晾晒的成品品质，这款胡椒茎秆分离设备正是针对这一生产痛点开发的专用处理装置。从结构布局来看，设备采用方管焊接的一体式机架作为承载基础，所有功能模块都集成在机架的安装基准面上，机架底部预留了地脚螺栓安装孔位，可直接固定在硬化的车间地面上，整体安装边界控制在长2.2米、宽0.9米、高1.6米的区间内，不需要额外搭建大型安装平台，适配中小型香辛料加工车间的场地布局，也可直接对接上游胡椒采收后的临时处理工位。设备的进料端设置了倾斜式输送槽，槽体表面做了防滑压型处理，

　　采收后的带茎胡椒混合物可直接倾倒在输送槽上，通过槽内的拨料辊将物料均匀摊平后送入分离腔，避免物料堆积造成的分离不彻底问题。分离腔是设备的核心功能区，内部采用差速辊组配合栅格筛面的结构，两组辊筒保持特定的转速差，当物料进入辊隙之间时，韧性较强的胡椒茎秆会被辊组夹持向后输送，从茎秆出料口排出，而颗粒状的胡椒果实在辊组的揉搓作用下从茎秆上脱落，透过栅格筛面的孔隙落入下方的集料斗，整个分离过程不需要额外添加水洗工序，可直接完成干鲜胡椒的茎秆分离作业，分离后的胡椒果实含杂率可控制在3%以内，能直接进入下一道初加工工序。从设计思路上看，这款设备没有采用复杂的光电分选结构，完全依靠机械结构的物理特性实现物料分离，

　　一方面降低了设备的制造成本与后期维护难度，另一方面也适配农产品加工车间多粉尘、高湿度的作业环境，不需要做精密元器件的防尘防水防护，设备的所有易损件都采用快拆式安装结构，辊面的耐磨衬板、栅格筛面都可以在不拆解主体机架的情况下完成更换，日常维护只需要定期给辊组轴承加注润滑脂即可，对车间操作人员的技术要求较低。设备的动力端采用侧挂式安装布局，电机与减速机构直接固定在机架的侧方安装座上，通过链传动将动力传递给各辊组与输送机构，传动链路做了全封闭的防护罩设计，避免作业过程中茎秆、碎叶卷入传动部件造成设备卡滞，同时也符合车间作业的安全防护要求。在实际生产应用中，这款设备可匹配每小时1.2吨左右的新鲜胡椒处理量，

　　相当于12到15名工人的人工分拣效率，除了胡椒茎秆分离之外，调整栅格筛面的孔隙尺寸与辊组间隙后，也可用于其他带茎小颗粒农作物的茎果分离作业，比如花椒、小粒咖啡豆的初分选环节，设备的机架采用模块化焊接设计，各功能段的连接法兰都预留了调整余量，可根据不同物料的分选需求调整辊组的转速差与安装倾角，不需要重新制作主体结构就能适配不同的物料处理要求。设备的出料端做了分通道设计，茎秆出料口与果实出料口分别朝向不同方向，可直接对接收集筐或者下游的输送设备，不需要额外增设分料机构，整体结构紧凑，作业过程中无额外的振动与噪音，不会对车间作业环境造成过多干扰。从结构建模的细节来看，所有焊接件的焊缝都做了连续焊处理，接触物料的部位都采用圆弧过渡设计，不存在物料堆积的死角，日常清理时只需要打开分离腔侧方的快开检修门，就可以对筛面与辊组进行冲洗清理，不会出现残留物料霉变影响后续加工品质的问题。
