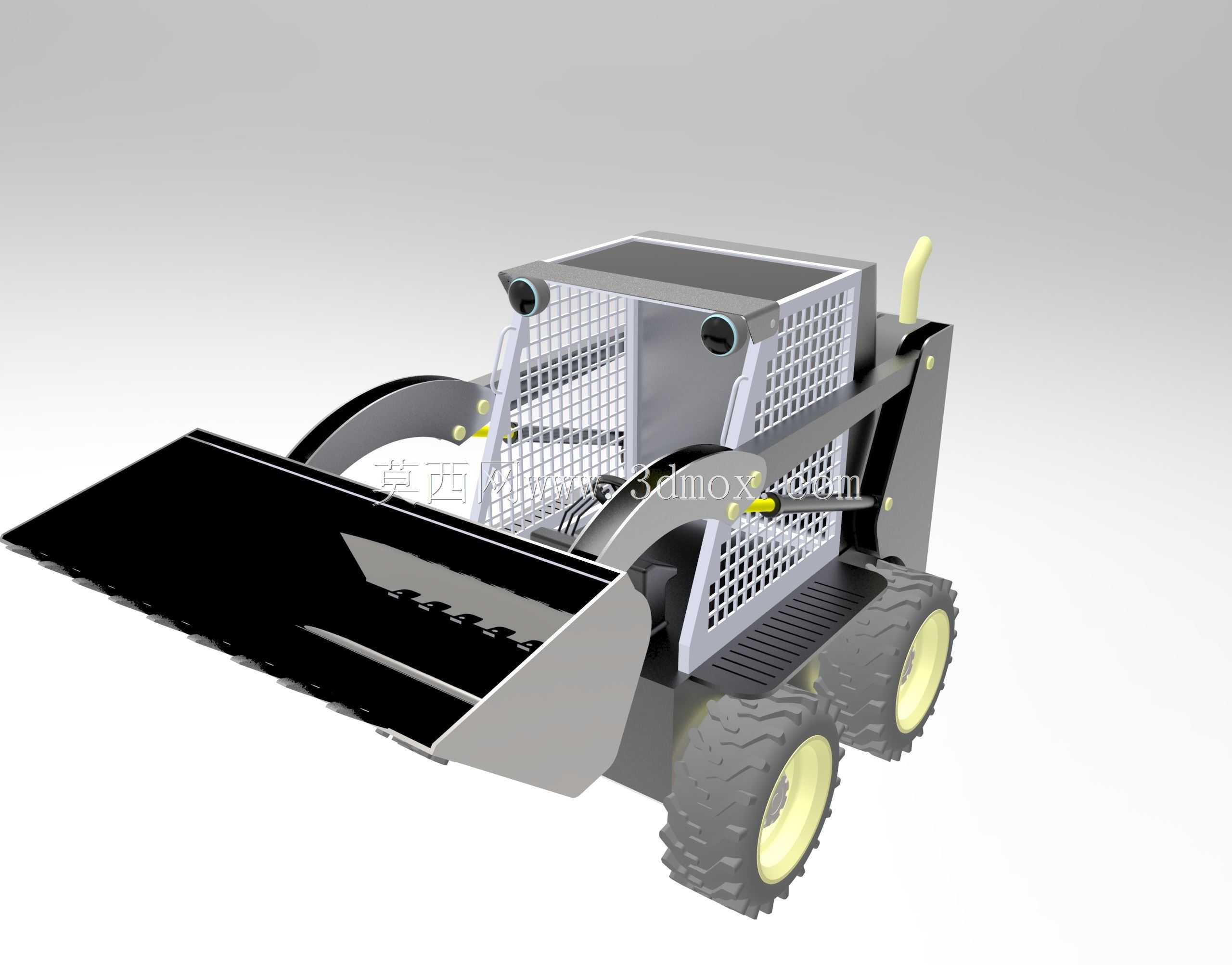

轮式滑移装载作业设备结构设计

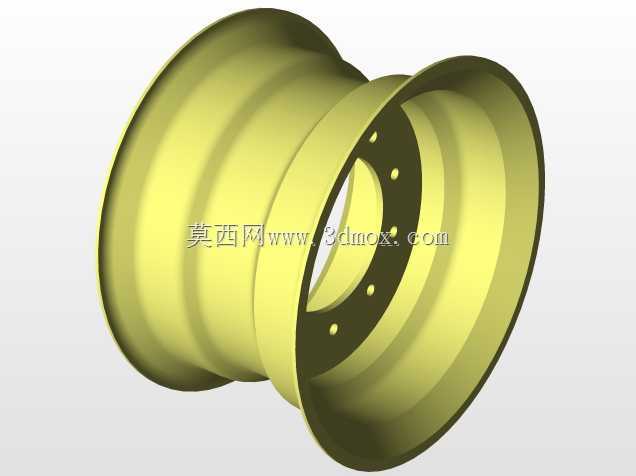

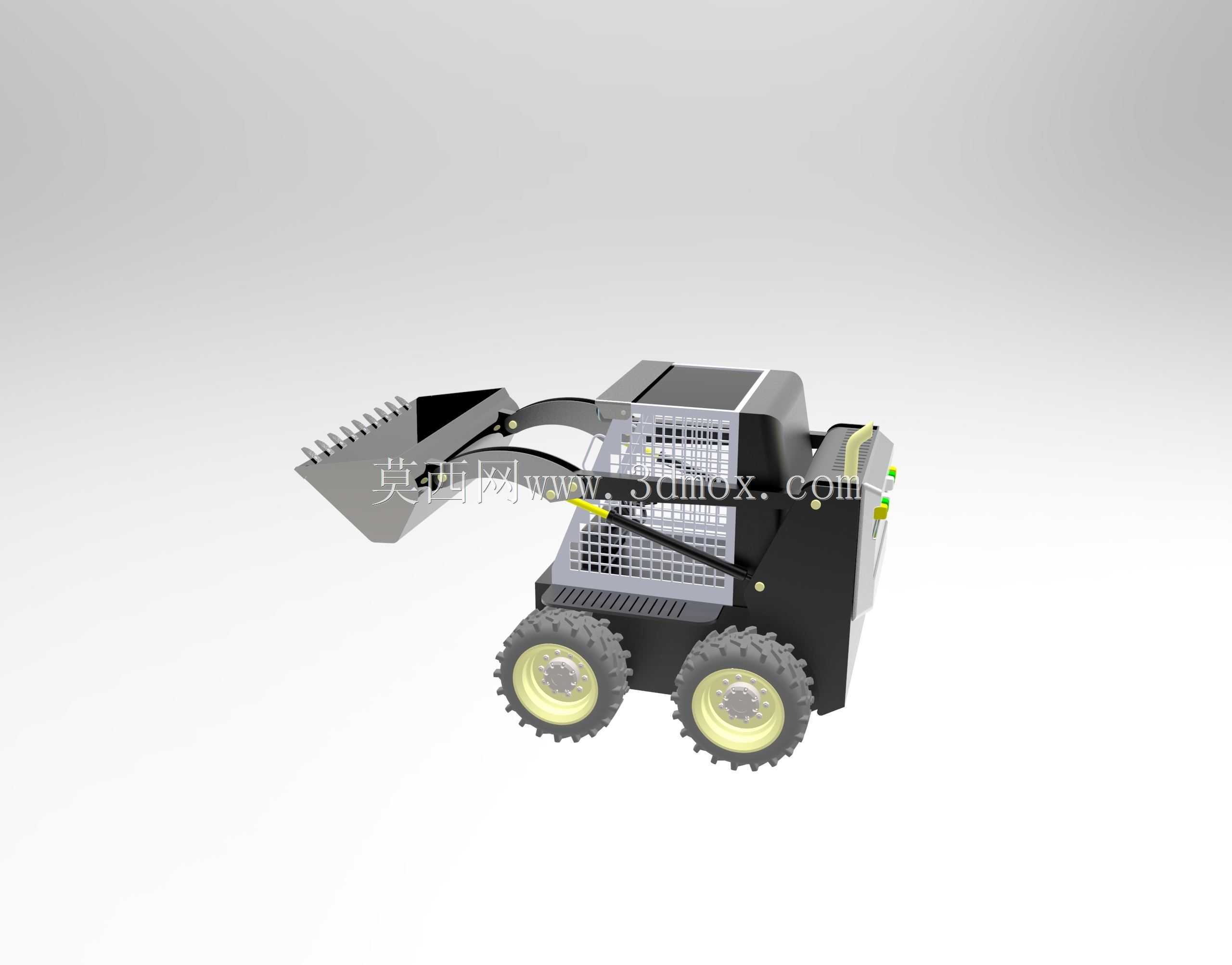

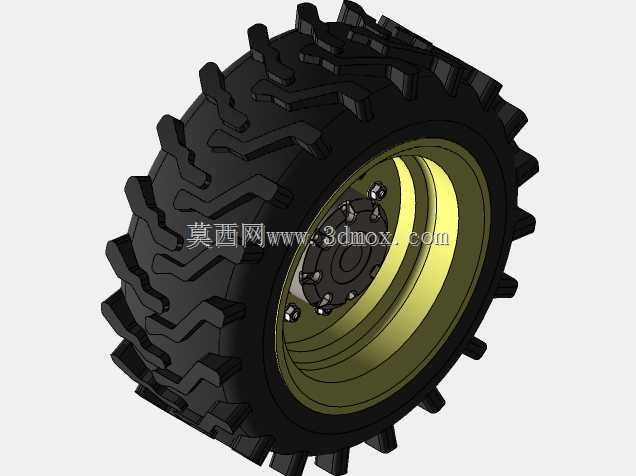

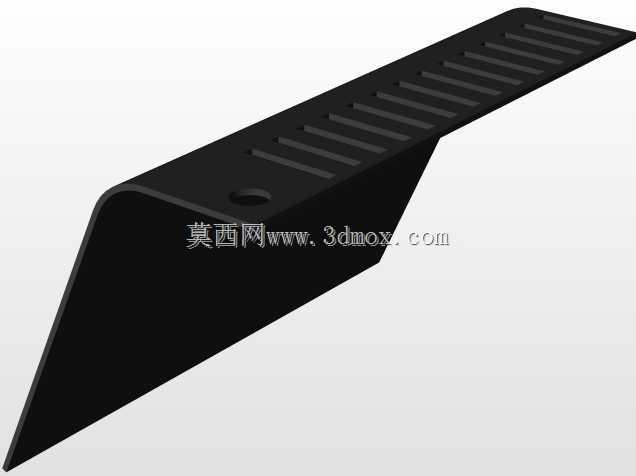

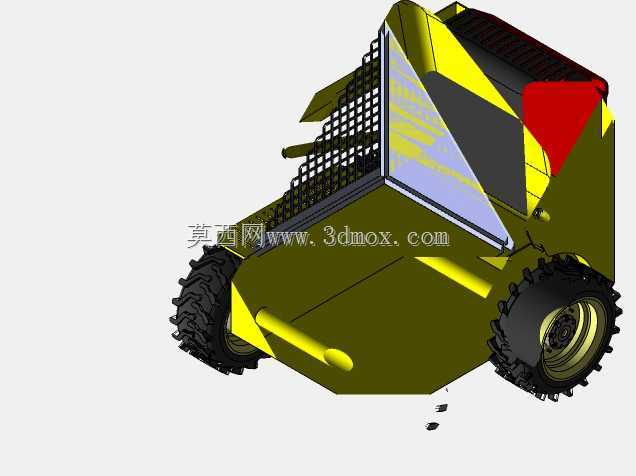

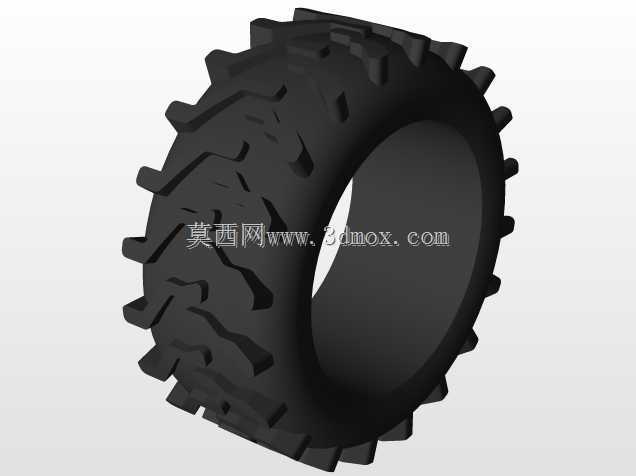

　　这款轮式滑移装载设备的三维结构设计，核心围绕狭小场地内的灵活作业需求展开，区别于常规装载设备的转向逻辑，其依靠左右两侧车轮的转速差实现原地转向，最小转弯半径几乎等同于设备自身的对角线长度，这一特性让它能在常规大型装载设备无法进入的狭窄巷道、厂房内部、市政管线作业面、园林绿化带间隙等场景完成作业。从结构布局来看，整机采用动力单元后置、工作装置前置的配重平衡设计，动力舱布置在设备后半段，上方设置带格栅的散热通风结构，既保证动力单元运行时的空气流通散热，也通过格栅结构阻挡作业过程中飞溅的碎石、渣土进入舱内，避免核心部件被异物磕碰损坏。两侧行走轮采用宽基越野轮胎，胎面设置深度交错的防滑花纹，在泥泞、碎石、

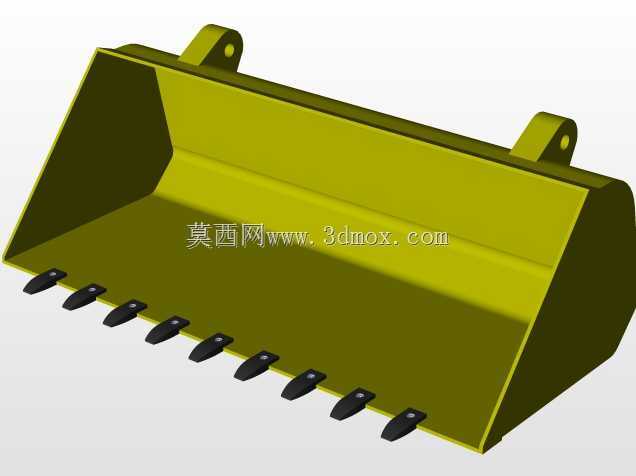

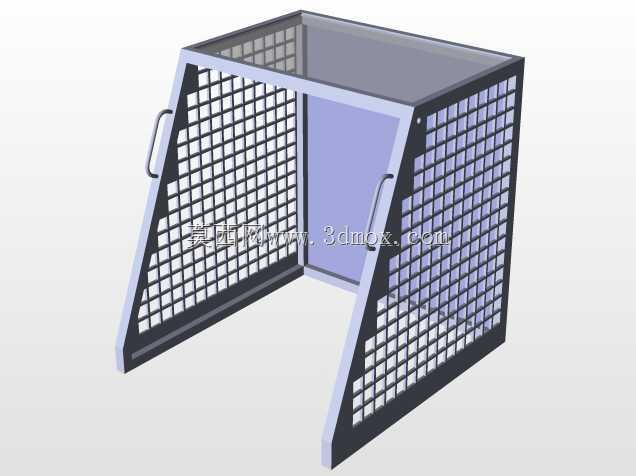

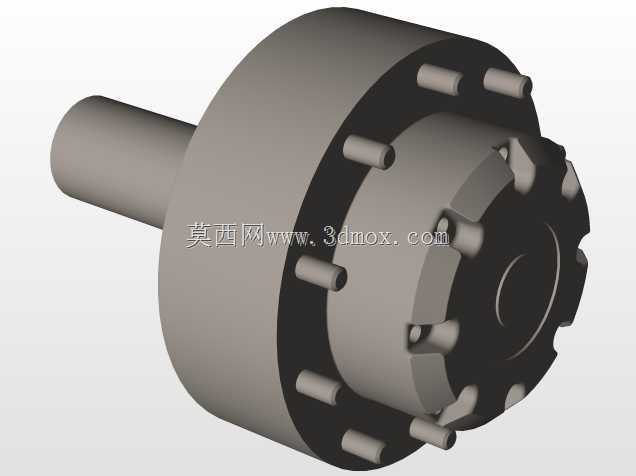

　　未硬化的松软作业面都能提供足够的抓地力，轮组的安装支座与车架主体采用高强度螺栓连接，预留了足够的检修拆卸空间，日常维护时不需要拆解车架主体结构就能完成轮组、行走液压管路的更换作业。前端的铲装工作装置采用多连杆铰接结构，动臂的铰接点布置在车架两侧的中上部位置，举升过程中铲斗的运动轨迹经过专门优化，在最大举升高度时仍能保持足够的铲斗倾翻角度，避免举升过程中物料洒落。铲斗的斗刃部分采用加厚耐磨板材设计，斗齿与斗体采用可拆换的连接结构，针对不同作业场景可以快速更换不同规格的铲斗，甚至可以换装破碎锤、抓斗、扫路装置等属具，拓展设备的作业适用范围。设备的操作舱区域采用开放式框架设计，周边设置防护栏结构，既保证操作人员的作业视野，

　　也能在作业过程中阻挡周边飞溅的物料，操作杆件的布置位置符合人体工程学要求，常用的行走控制、工作装置控制杆件都布置在操作人员手部可及的舒适范围内，长时间操作不易产生疲劳。从安装边界尺寸来看，整机宽度控制在1.2米以内，整机长度不含铲斗时不足2米，高度控制在1.8米左右，这个尺寸参数让它可以直接通过常规的民用建筑门洞、厂区通道门，不需要额外拆解就能进入室内作业场景，比如厂房内的物料转运、建筑垃圾清理、厂区设备安装时的辅料搬运等工作都能胜任。液压管路的布置全部沿着车架内侧、动臂内侧的走线槽排布，管路外侧设置防护盖板，避免作业过程中管路被尖锐物体刮蹭破损，所有管路的接头位置都预留了操作空间，后期更换密封件、

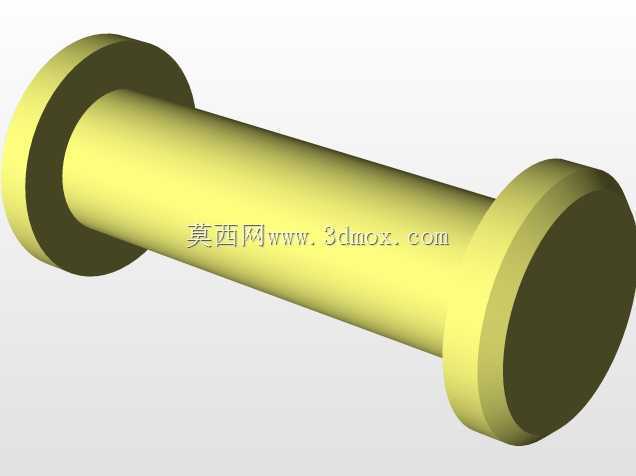

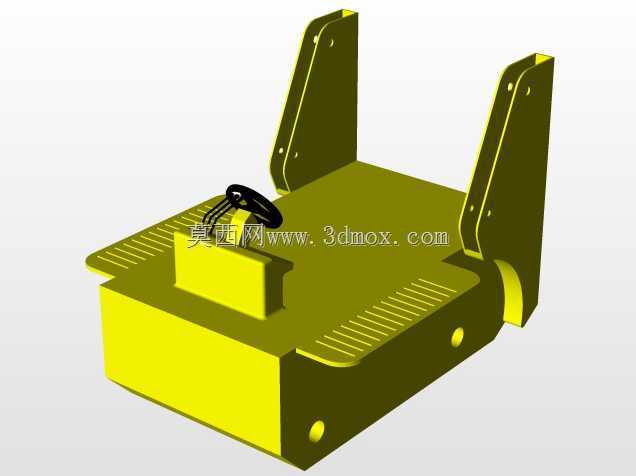

　　检修管路时不需要大面积拆解周边结构。设备的燃油箱、液压油箱都集成在车架两侧的空腔结构内，既充分利用了车架的闲置空间，也通过车架结构本身对油箱形成防护，避免作业过程中油箱被外力撞击破损。车架主体采用钢板焊接的箱型结构，关键受力位置设置加强筋板，在保证整体结构强度的前提下尽可能控制整机自重，降低行走过程中对作业面的压强，减少对硬化路面、绿化地面的压损。这款设备的设计没有追求过大的额定装载量，而是把核心设计目标放在灵活性、通过性、多场景适配性上，针对城市市政维护、厂区内部物料周转、小型土石方工程、农牧场作业等场景的实际需求做了大量结构优化，比如在设备尾部设置了标准的拖挂连接点，可以拖挂小型平板车完成短距离的物料转运；在动臂上预留了属具液压接口，不需要额外改装管路就能连接带液压驱动的附属作业装置。从三维建模的细节来看，所有铰接位置的销轴、衬套都做了独立的结构建模，装配间隙按照实际工程公差设置，运动仿真过程中可以完整模拟动臂举升、铲斗收放、整机转向的全流程动作，不存在结构干涉问题，建模时也充分考虑了实际加工的工艺性，所有焊接位置都预留了足够的焊接操作空间，板材折弯半径符合常规钣金加工的工艺要求，没有出现无法实际加工的异形结构。
