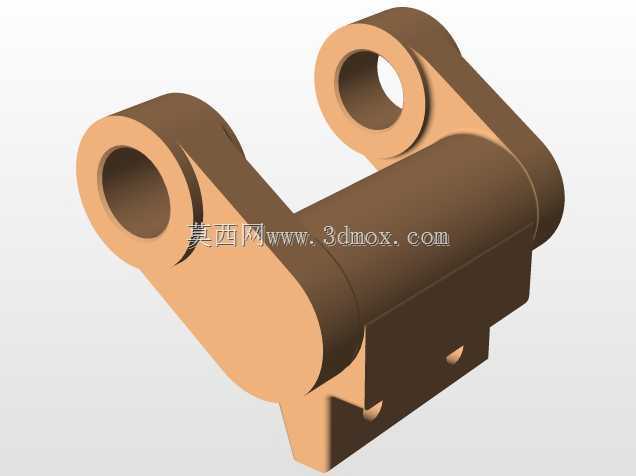

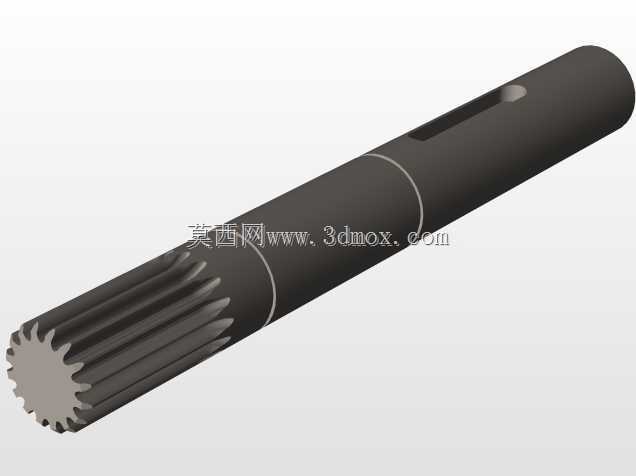

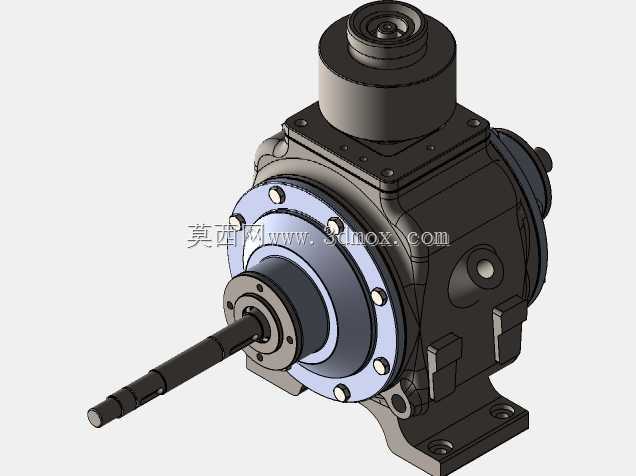

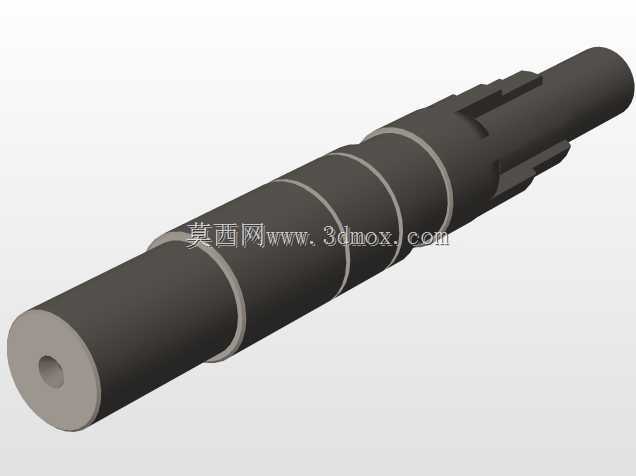

这款摩擦离合装置主要应用在需要频繁启停、过载保护的动力传动链路中,常见于轻工输送设备、小型机床进给系统、农用机械动力输出端这类工况,核心作用是在主动轴持续运转的状态下,实现从动端的平稳接合与断开,同时当负载端出现卡滞、扭矩超出设计阈值时,摩擦副会产生打滑,避免后端传动件、动力源因过载出现结构损坏。从结构布局来看,装置采用卧式安装设计,底部带有一体化铸造成型的安装支座,支座上预留两个对称布置的螺栓安装孔,安装时可直接通过螺栓固定在设备的安装基面,不需要额外设计转接支架,能有效减少现场安装的调整工作量。输入输出端采用同轴轴伸布局,伸出的轴段加工有标准的键槽结构,可通过平键与带轮、链轮、联轴器等传动件直接连接,

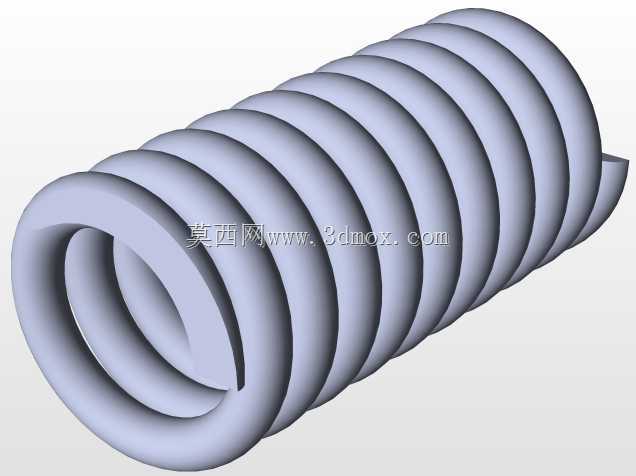

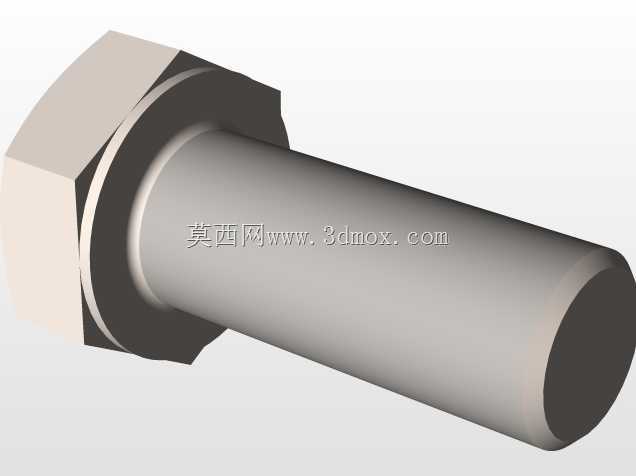

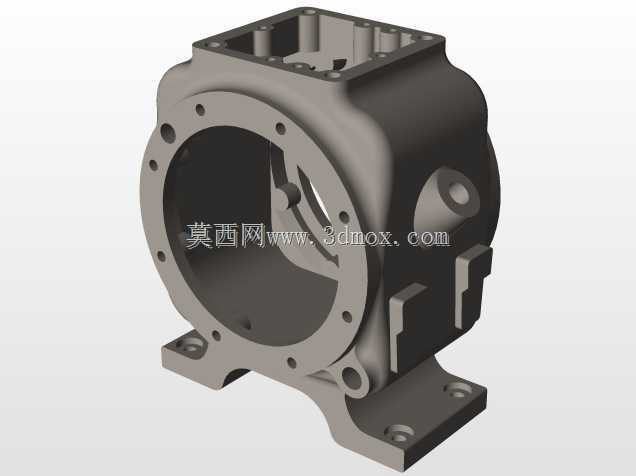

轴伸端的台阶尺寸经过公差匹配,能适配常规规格的密封件与轴承端盖,避免传动过程中出现润滑油泄漏、轴系窜动的问题。主体壳体采用剖分式结构设计,上下壳体通过周向均匀布置的内六角螺栓紧固,壳体内部预留了摩擦片组、压簧、调节机构的安装腔室,侧面预留的注油孔位置可在装配完成后加注润滑脂,对内部摩擦副与轴承进行润滑,降低长期运转的磨损速率。顶部的圆柱腔体用于安装离合压紧的调节机构,可通过调整内部弹簧的预紧力,改变摩擦片之间的正压力,从而调整离合器能够传递的最大扭矩,适配不同负载工况的使用需求。设计过程中以二维工程图的尺寸约束为基准,先搭建轴系的核心装配基准,依次完成输入轴、摩擦片组、压紧机构、壳体、安装支座的结构建模,

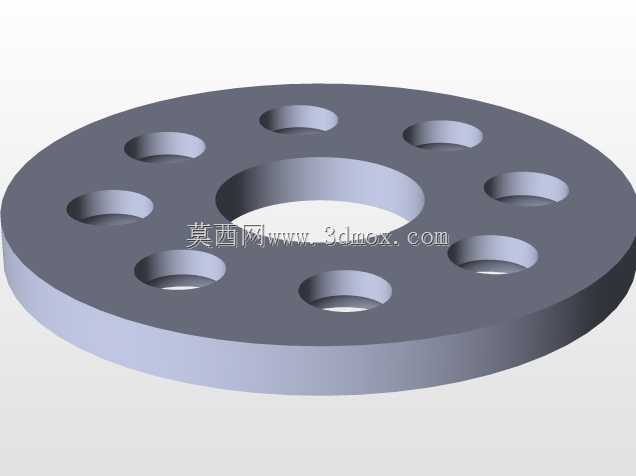

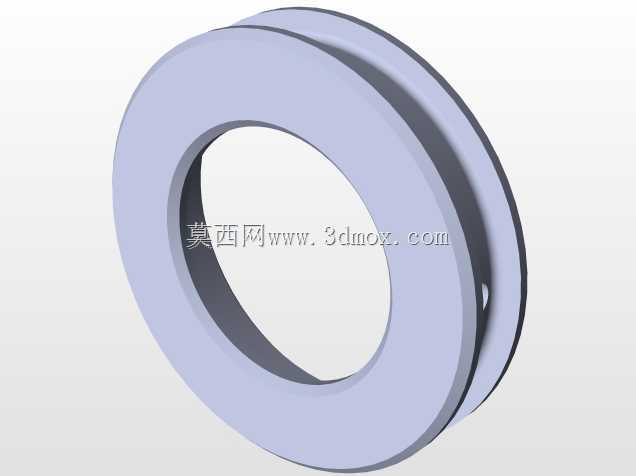

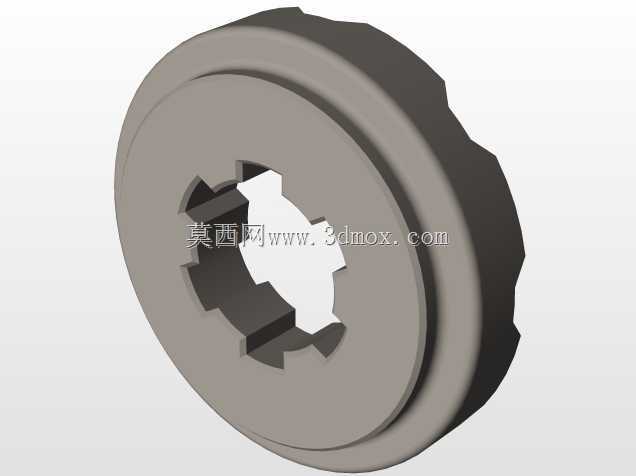

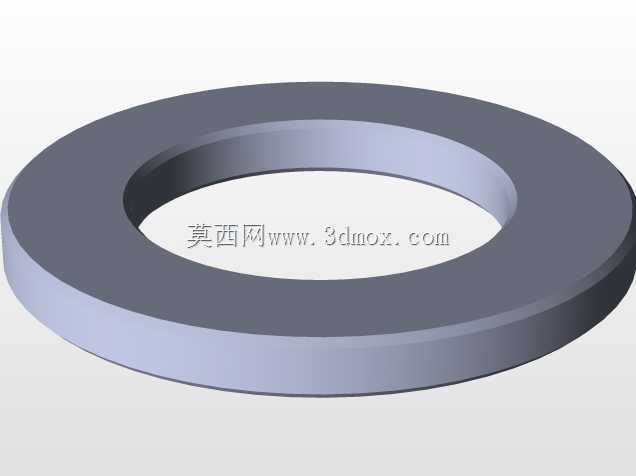

所有配合面的尺寸公差按照机械传动的常规配合等级设定,轴承安装位采用基孔制过渡配合,螺栓安装孔预留足够的装配间隙,避免装配时出现干涉。从安装边界来看,装置的最大外轮廓集中在壳体的法兰部位,输出轴的伸出长度满足常规传动件的安装空间需求,安装支座的孔位间距经过匹配,可适配多数中小型设备的安装基面尺寸,不需要对原有设备的安装结构做大幅改动。摩擦副的摩擦片采用环形叠片布局,接合过程中多片摩擦片同时接触,能在较小的结构体积下传递足够的扭矩,同时接合过程的冲击更小,运转时的噪音更低,相比单片式摩擦离合器,同体积下的扭矩传递能力提升40%左右,适合安装空间受限的传动场景。壳体外部的散热筋结构沿着周向布置,能在运转过程中增大散热面积,

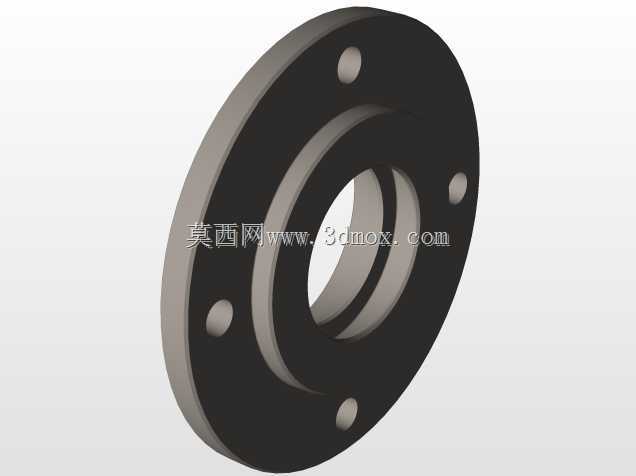

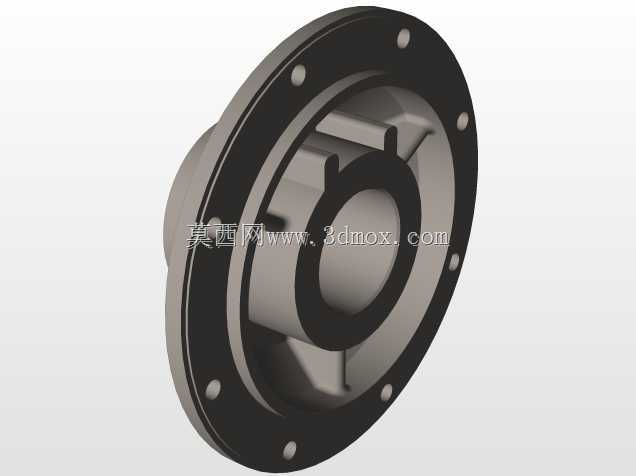

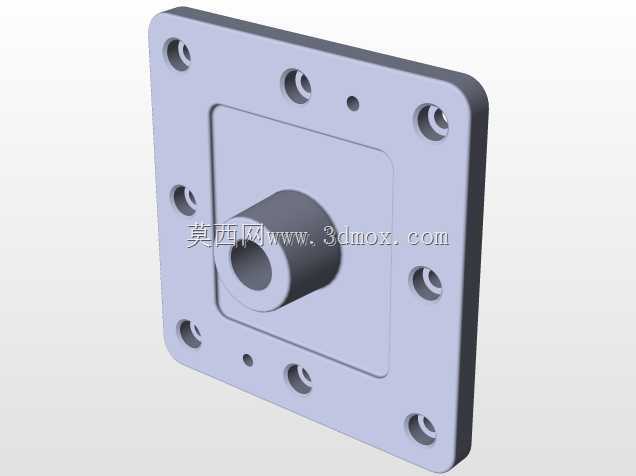

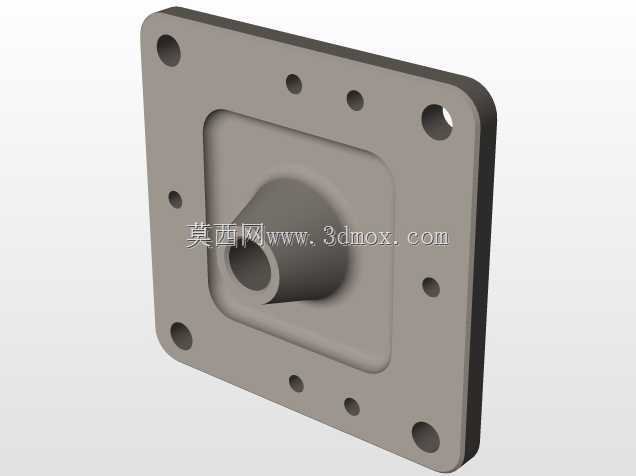

将摩擦副打滑产生的热量快速散发到空气中,避免长时间打滑导致内部温度过高,出现摩擦片烧蚀、润滑脂失效的问题。端盖部位采用迷宫式密封结构,能在多粉尘的车间、户外作业环境下阻挡外部杂质进入壳体内部,同时防止内部润滑脂泄漏,降低日常维护的频次。
