带V型槽带轮轮缘结构设计

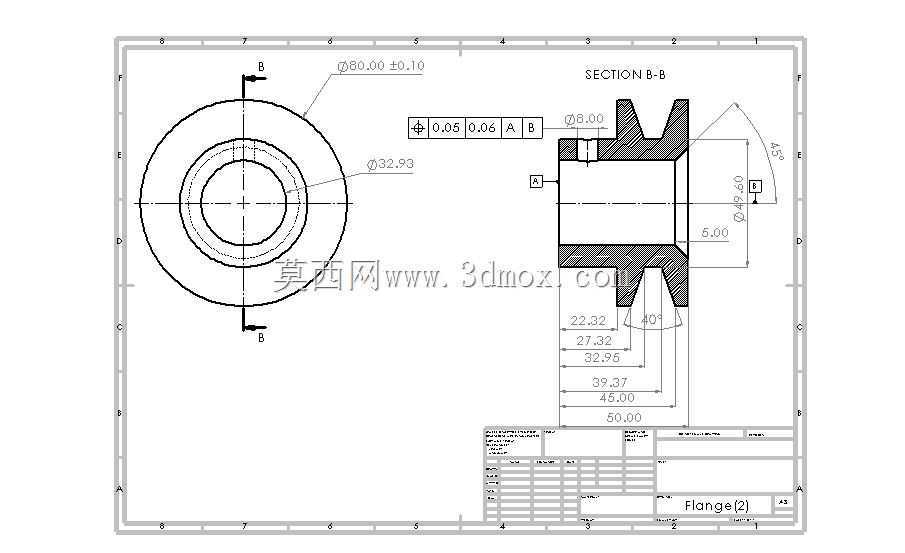

　　该轮缘属于V型带传动系统的核心组成零件，主要应用在中小功率传动的工业设备、农用机械、轻工输送设备的带轮组件上，作为带轮直接与V带接触的外圈工作部分，承担传递扭矩、约束V带运行轨迹的核心作用。日常设备运行中，轮缘的槽型精度直接决定V带的磨损速率与传动效率，若槽型角度偏差、表面粗糙度超标，会大幅缩短V带使用寿命，甚至出现运行中掉带、打滑丢转的问题，因此该零件的尺寸公差与形位公差设计，完全围绕带传动的实际工况需求展开。从结构设计来看，该轮缘采用一体式法兰型结构，内孔为直孔设计，可通过过盈配合或者键连接与带轮轮毂、传动轴实现装配，内孔直径标注为Φ32.93，适配常规直径32mm的传动轴，配合公差选择过渡偏过盈的区间，

　　保证高速回转时不会出现相对窜动。轮缘的外圆直径为Φ80，公差控制在±0.10，外圆的径向圆跳动公差标注为0.05，端面圆跳动为0.06，基准为内孔轴线，这样的公差设置可以保证带轮高速回转时的动平衡性能，避免因跳动过大引发设备振动、轴承过早疲劳损坏。轮缘上的V型槽角度设计为40°，与标准A型V带的楔角完全匹配，槽部的各档尺寸分别为槽顶宽6mm、槽深方向的各档定位尺寸22.32、27.32、32.95、39.37、45，总宽度50mm，槽底直径为Φ49.6，这些尺寸完全匹配标准V带的截面尺寸，保证V带嵌入槽内后，带的两侧面与轮槽工作面完全贴合，既不会出现嵌槽过深导致带底与槽底摩擦，也不会因为嵌槽过浅导致接触面积不足、传动打滑。

　　设计过程中，轮缘的壁厚做了均匀化处理，避免壁厚差过大导致铸造或者机加工过程中出现应力变形，同时在轮缘与轮毂连接的辐板位置做了等厚设计，保证回转时的质量分布均匀，减少动平衡校正的工作量。从安装边界来看，该轮缘装配后，轴向总宽度50mm，需要预留的轴向安装空间不小于55mm，径向方向因为外圆直径80mm，外围需要预留至少20mm的V带安装与张紧空间，避免运行时V带与周边护罩、机架发生剐蹭。实际选型应用时，该轮缘适配的V带传动线速度不超过25m/s，单槽可传递的额定功率约为1kW，可根据实际传动功率需求，在同结构基础上拓展多槽结构，适配更大功率的传动场景。机加工工艺层面，该轮缘一般采用铸铁或者铸钢毛坯，经粗车、精车内外圆、车削V型槽、

　　内孔键槽铣削、动平衡校正几道工序完成，形位公差的基准统一选在内孔轴线，减少装夹定位带来的累积误差，V槽的工作面粗糙度要求达到Ra1.6，降低V带的摩擦损耗。日常设备维护中，该轮缘的常见失效形式为V槽磨损、外圆跳动超差，当槽宽磨损量超过原设计尺寸的5%时，就需要及时更换轮缘，避免V带打滑引发传动失效。
