三阶益智魔方三维结构设计方案

　　这款三阶魔方的结构设计，核心围绕多轴旋转的顺畅性与块体拼接的公差配合展开，区别于普通静态摆件模型，其结构完全还原可动魔方的运动逻辑，可直接用于益智玩具产品的结构验证、手板打样参考。从实际应用场景来看，这类结构模型一方面可作为玩具研发阶段的结构校核载体，验证不同轴向上的旋转阻尼、块体间的防干涉设计；另一方面也可作为机械结构教学的演示案例，帮助初学者理解空间多自由度旋转机构的配合逻辑，甚至可作为文创产品、桌面摆件的结构原型，拓展衍生定制化外观的设计基础。

　　设计过程中首先确定的是核心十字轴的定位基准，六个中心块分别套接在十字轴的六个伸出端，每个中心块的轴向预留了0.15mm的窜动间隙，避免旋转过程中因塑料件热胀冷缩出现卡滞；中心块与轴的配合段采用了圆弧过渡的接触面，减少旋转时的摩擦阻力，同时在中心块内侧设计了环形的弹簧安装槽，通过弹簧预紧力调整整体旋转手感，这部分结构的尺寸边界直接决定了魔方整体的外轮廓尺寸，最终成品的单块立方体边长控制在56mm，整体外轮廓为规整的56mm×56mm×56mm立方体，符合主流竞速魔方的握持尺寸，适配成年人手掌的单手握持操作需求。

　　棱块与角块的卡脚结构是设计中的重点，每个棱块内侧设置了两个对称的楔形卡爪，角块则设置三个对应角度的卡爪，所有卡爪的接触面都做了1.5°的拔模斜度，既保证装配时能够顺利卡入中心块组成的内圈轨道，又能在旋转过程中避免块体脱出；卡爪与轨道的配合面采用了微凸的弧面设计，将面接触转化为近似线接触，大幅降低旋转时的摩擦阻力，同时在卡爪根部设计了R0.8mm的圆角，避免长期旋转后出现应力断裂的问题。块体之间的拼接缝隙控制在0.1mm，既保证外观面的规整性，不会出现过大缝隙影响视觉效果，又能避免相邻块体在旋转错位时发生剐蹭。

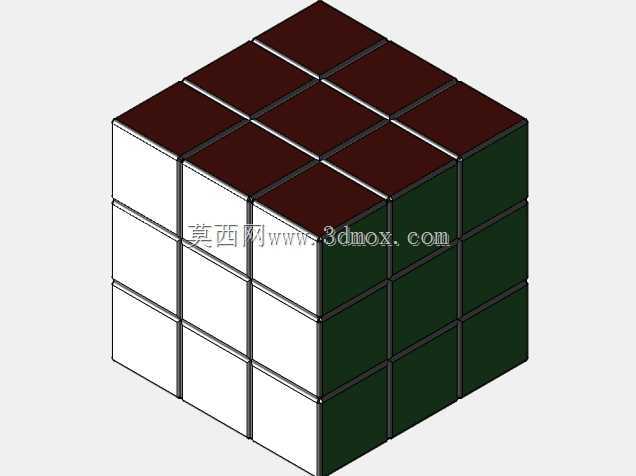

　　外观面的分块完全遵循三阶魔方的标准布局，六个面分别由9个独立的方块面组成，每个方块面的表面预留了0.2mm的下沉槽，可用于粘贴彩色贴片或者直接做表面着色处理，下沉槽的边缘做了0.3mm的倒角，避免贴片边缘起翘。在旋转限位设计上，每转动45°时相邻块体的卡爪会进入预设的定位凹槽，提供清晰的转动到位反馈，这部分的定位槽深度控制在0.2mm，既不会因为过深导致转动卡顿，也不会因为过浅导致定位感模糊。

　　从安装边界来看，整个魔方的装配不需要额外的紧固件，所有块体通过卡接结构依次拼接即可完成组装：首先将六个中心块套接在十字轴上并安装预紧弹簧，随后依次卡入12个棱块与8个角块，最后通过中心块的端盖封住弹簧安装位即可完成总装，总装后的整体结构没有外露的连接结构，外观面完全规整。设计时还考虑了不同材质的适配性，若采用ABS塑料注塑生产，所有结构的壁厚均匀控制在1.8mm，避免注塑过程中出现缩痕、翘曲等缺陷；若采用3D打印制作手板，可将卡爪的配合间隙适当放大0.1mm，抵消3D打印的精度误差，保证旋转顺畅度。

　　在实际功能验证层面，该结构可实现三个轴向的任意角度旋转，支持所有标准三阶魔方的转动操作，块体之间无干涉、无松脱，旋转阻尼均匀，既满足益智玩具的实用功能需求，也可作为空间结构设计的参考案例，帮助结构设计人员理解多自由度拼接机构的设计逻辑，掌握小间隙配合、卡接结构、旋转预紧等常见结构设计技巧，也可用于文创衍生品的快速定制开发，在基础结构上替换不同的外观面图案即可衍生出不同主题的定制款魔方产品。
