嵌入式吸顶安装表面合光照明组件结构

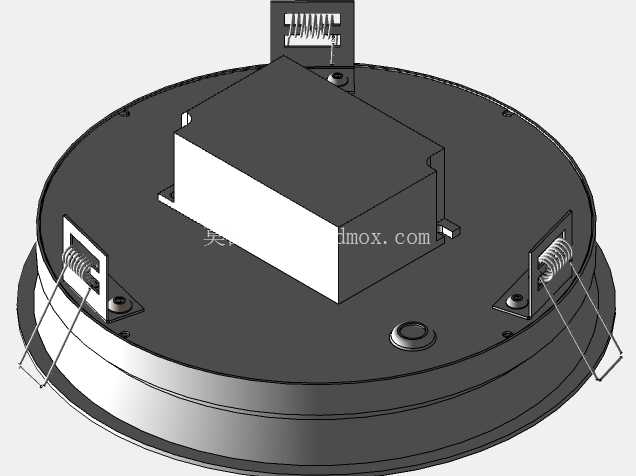

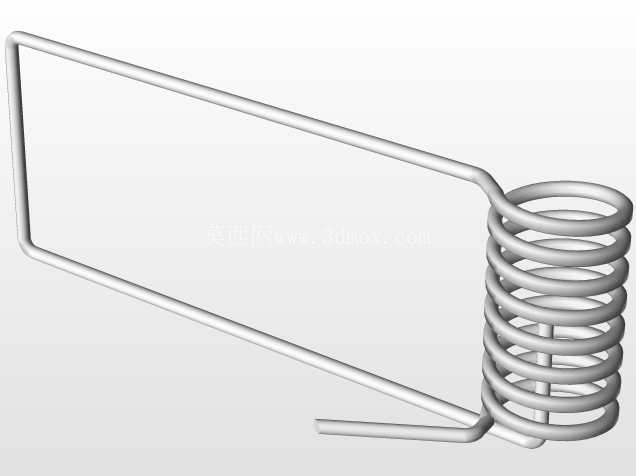

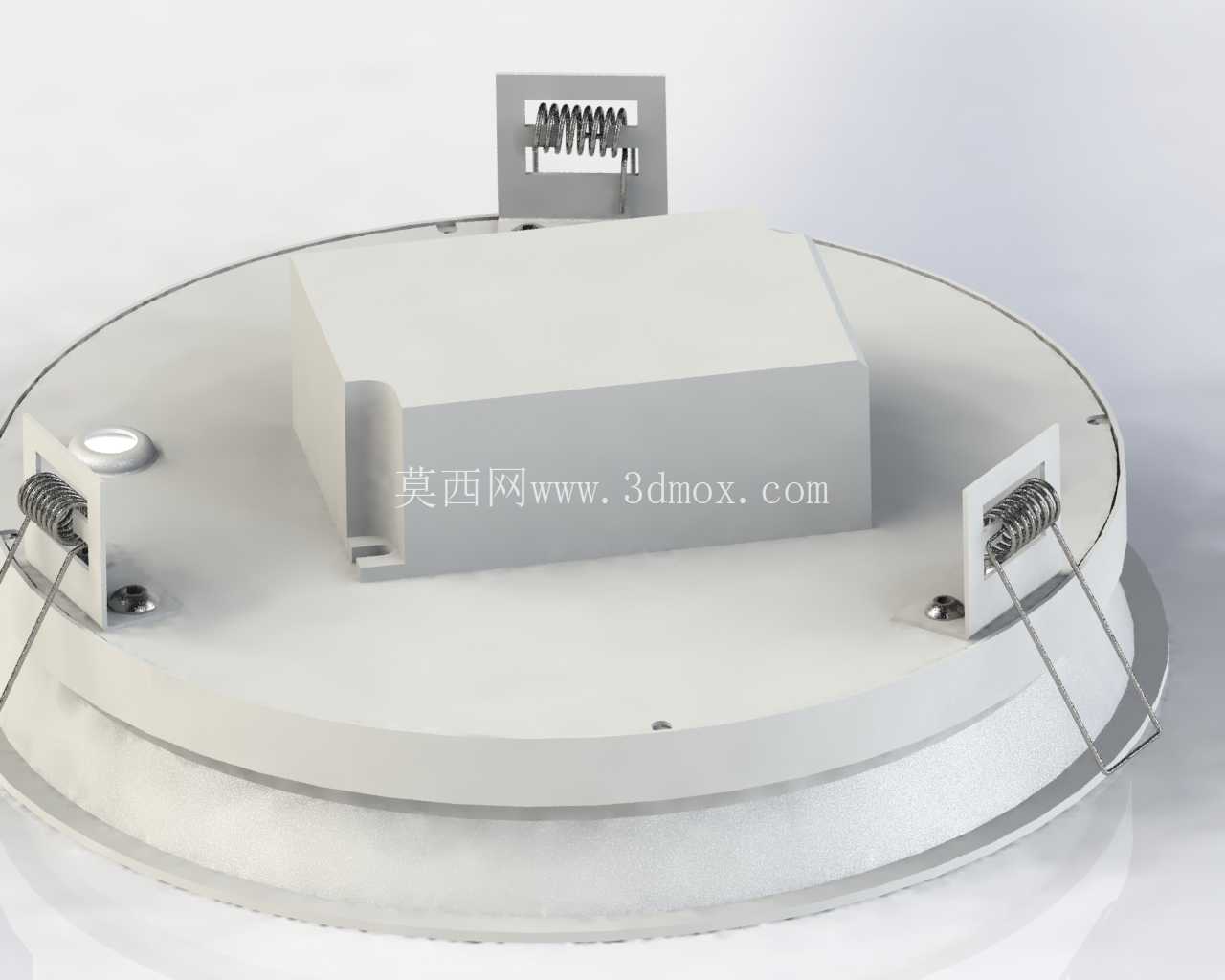

　　底盘边缘对称布置的三组弹簧卡扣是整个安装结构的关键，做结构设计时要提前算好弹簧的预紧力和伸缩行程，卡扣的金属弹片弯折角度要匹配常见的石膏板、铝扣板吊顶厚度，一般适配5到25毫米的板材厚度区间，安装时只需要把卡扣向上掰起塞入开孔，松开后弹簧的回弹力会自动把整个组件拉紧贴合在吊顶表面，不需要额外打螺丝固定，能大幅降低现场安装的工时成本，后期维护拆卸也只需要向下拉动组件，把卡扣掰出开孔即可，不会破坏吊顶饰面。位于底盘中心的方形电源仓是专门用来放置驱动变压器的，仓体的尺寸边界要严格匹配常用的隔离式驱动电源的外形规格，仓壁预留的走线槽要和底盘上的穿线孔对齐，方便市电进线和电源输出线的排布，避免线材被金属锐边割破绝缘层造成安全隐患，仓体和发光面之间预留的间隙是用来做合光结构的安装位，不同色温的灯珠发出的光线在这个腔体内经过漫反射混合均匀，避免出光面出现黄斑、暗区或者色温分层的问题。日常做商用照明配套结构设计时，这类嵌入式吸顶合光组件的结构适配性是最容易踩坑的环节，很多新手建模时只关注发光面的光学效果，忽略了安装端的边界约束，最后打样出来要么卡不进吊顶开孔，要么电源模块和吊顶内的龙骨、布线干涉，现场安装返工率极高。这个结构的核心逻辑是把电源驱动模块和发光腔体做同轴集成，圆形的金属底盘作为整个组件的承载基准，所有功能部件都围绕底盘的中心轴线排布，最大化利用圆形吊顶开孔的内部空间，避免边角空间浪费。

　　做三维建模时要重点关注几个安装边界尺寸：首先是底盘的整体外径，要比吊顶开孔直径大10到15毫米，形成足够的承托边，避免组件从开孔处脱落；其次是弹簧卡扣完全收拢时的最大外径，要比吊顶开孔直径小2到3毫米，保证安装时能顺利塞入开孔，不会出现卡滞；然后是电源仓的高度，要控制在吊顶内部的可用空间范围内，避开吊顶内的龙骨、吊杆和预埋管线，一般家装吊顶的内部净空在50毫米以上，把电源仓加上合光腔体的总高度控制在45毫米以内，就能适配绝大多数的安装场景。

　　底盘上预留的两个定位螺孔是用来固定电源仓和合光模组的，建模时要注意螺孔的位置精度，和电源仓、合光模组上的安装孔位公差控制在0.2毫米以内，避免组装时出现孔位错位无法锁螺丝的问题，底盘边缘做的小圆弧倒角，一方面是避免加工时的锐边划伤安装人员，另一方面也能让组件和吊顶表面贴合更紧密，减少缝隙漏光的问题。很多设计师在做这类结构时容易忽略弹簧卡扣的安装座强度，卡扣在反复伸缩的过程中会对安装座产生持续的拉扯力，如果安装座的壁厚太薄或者和底盘的连接强度不足，多次拆装后容易出现断裂，建模时要在安装座和底盘的连接处做加强筋处理，保证结构强度满足至少50次反复拆装不出现塑性变形或者断裂。

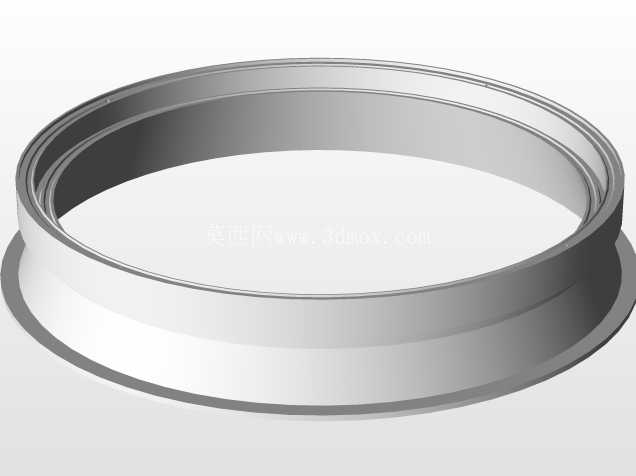

　　另外合光腔体的内壁要做哑光处理的结构预留，建模时不需要做额外的纹理，只要保证内壁平整无凸起，后期做表面喷砂或者喷哑光白漆就能达到很好的漫反射效果，提升光线混合的均匀度，出光面的固定槽要预留足够的公差，方便后期装配扩散板时不会出现翘边或者间隙不均的问题。实际项目应用中，这类结构广泛用在家庭客厅、卧室的嵌入式筒灯、面板灯，还有商用场所的办公照明、商超照明的嵌装灯具里，结构的通用性很强，只需要调整底盘直径、电源仓尺寸和弹簧卡扣的行程，就能适配不同功率、不同开孔尺寸的照明产品，不需要重新做整体结构设计，能大幅缩短新产品的开发周期，降低开模成本。做结构校验时还要重点模拟安装过程中的受力情况，弹簧弹开时的冲击力不能过大，避免安装时弹片回弹打伤安装人员的手指，同时要保证组件安装完成后，弹簧的压力足够把整个组件压紧在吊顶表面，不会因为长期使用出现松动下坠的情况，电源仓的散热间隙也要预留足够，驱动变压器工作时产生的热量能通过金属底盘传导出去，避免电源长期在高温环境下工作缩短使用寿命。
