SpaceX猎鹰9号运载火箭结构建模

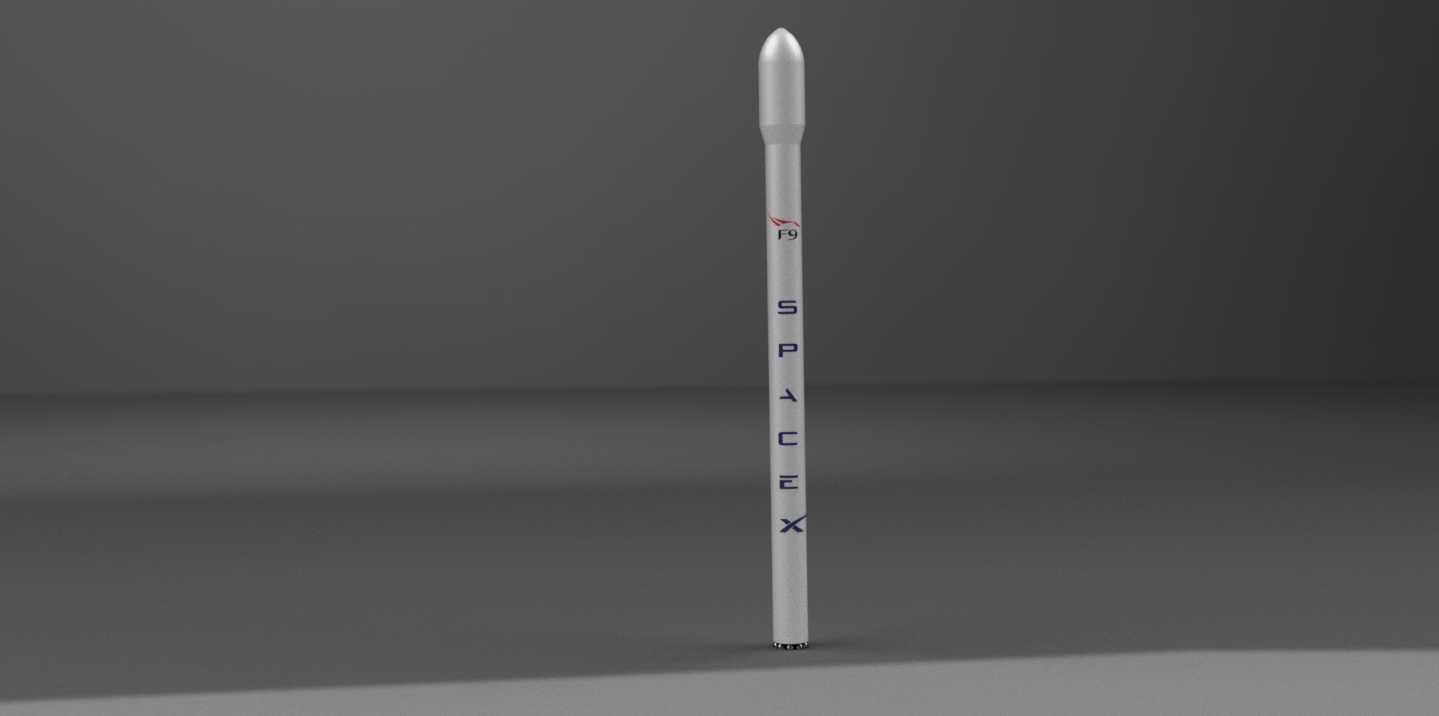

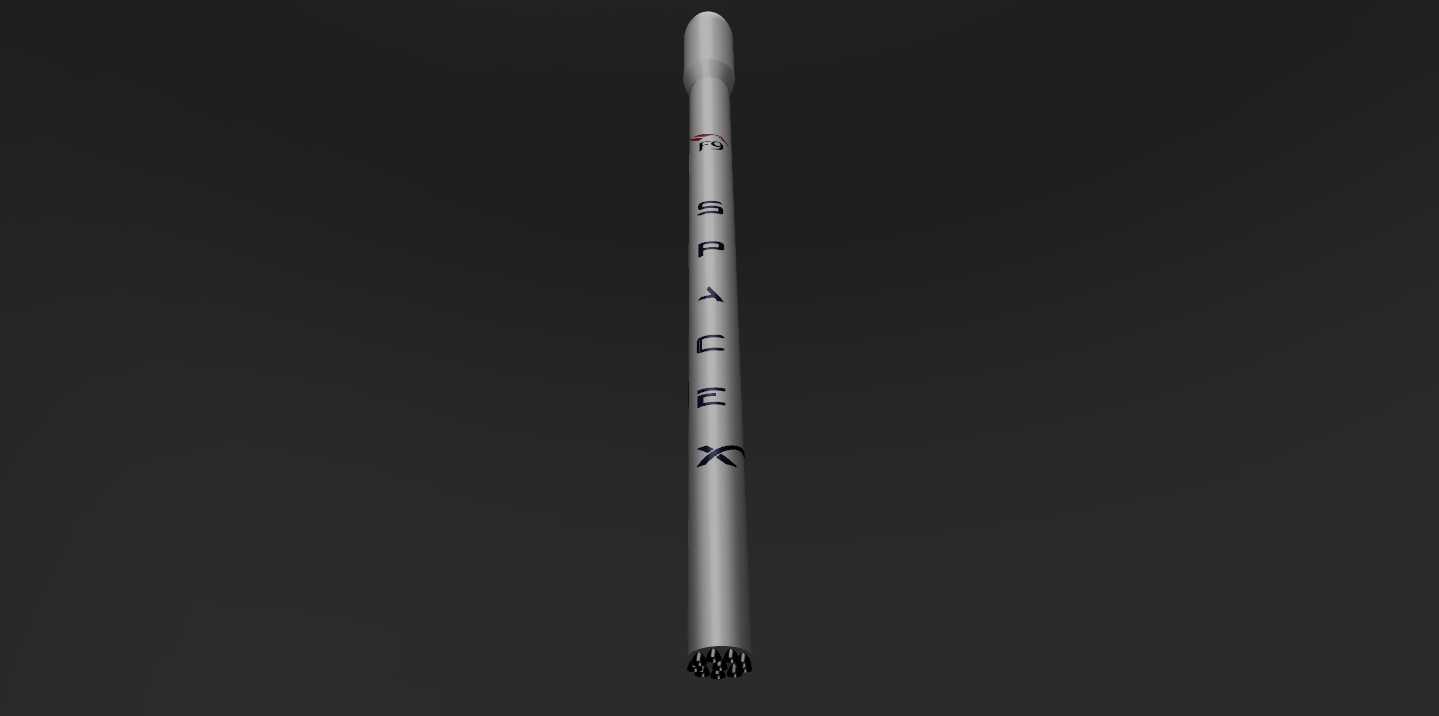

该箭体模型还原了猎鹰9号运载火箭的主体构型，从结构设计逻辑来看，整体采用细长体旋成体布局，箭体直径沿轴向保持一致，仅头部整流罩段采用锥段平滑过渡，这种设计首先是为了降低跨音速飞行阶段的气动阻力，同时匹配一级箭体九台发动机的安装布局，箭体侧壁的标识位置严格对应实箭的品牌标识喷涂区域，建模时对箭体的分段对接结构做了简化还原，区分了一级箭体、二级箭体与头部整流罩的分段边界。从实际应用场景出发，这类运载火箭的核心用途是将近地轨道、同步转移轨道的有效载荷送入预定轨道，可承担商业卫星发射、空间站货运补给、星链星座部署等各类航天发射任务，可重复使用的一级箭体设计是其核心特性，建模时保留了一级箭体尾部的着陆支撑结构安装位，对应实箭回收阶段的着陆支撑展开需求。设计思路上，箭体主体采用等直径圆柱段构型，能够最大化利用箭体内部空间，容纳推进剂贮箱、管路系统、航电设备、动力系统等核心组件，圆柱段的结构形式也更利于加工制造，降低箭体结构的生产装配难度，头部整流罩的锥角设计经过气动优化，能够在大气层上升段有效降低气动加热与阻力载荷，同时为内部搭载的有效载荷提供足够的包络空间。从安装边界与尺寸逻辑来看，箭体的长径比匹配中型运载火箭的设计区间，各分段的对接法兰位置在模型上做了隐性的结构还原，能够为后续细化建模提供基准参考，箭体外壁的结构加强筋位置对应实箭的贮箱承压加强结构，建模时通过表面棱线做了区分，方便结构设计人员识别箭体的受力传力路径。对于航天领域的结构设计从业者而言，该模型可作为运载火箭总体构型的参考样例，用于快速梳理箭体分段布局、气动外形设计的基本逻辑，也可作为航天科普展示、发射流程演示的基础载体，模型的外形比例严格匹配实箭的公开尺寸参数，能够为相关的方案论证、构型对比提供直观的三维参照，避免二维图纸读图过程中的构型理解偏差。
