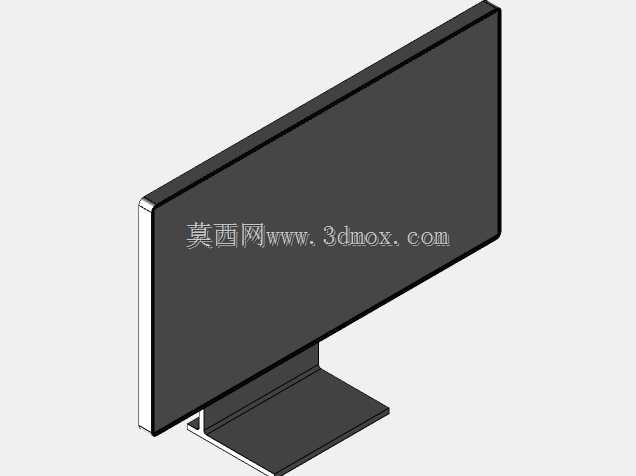

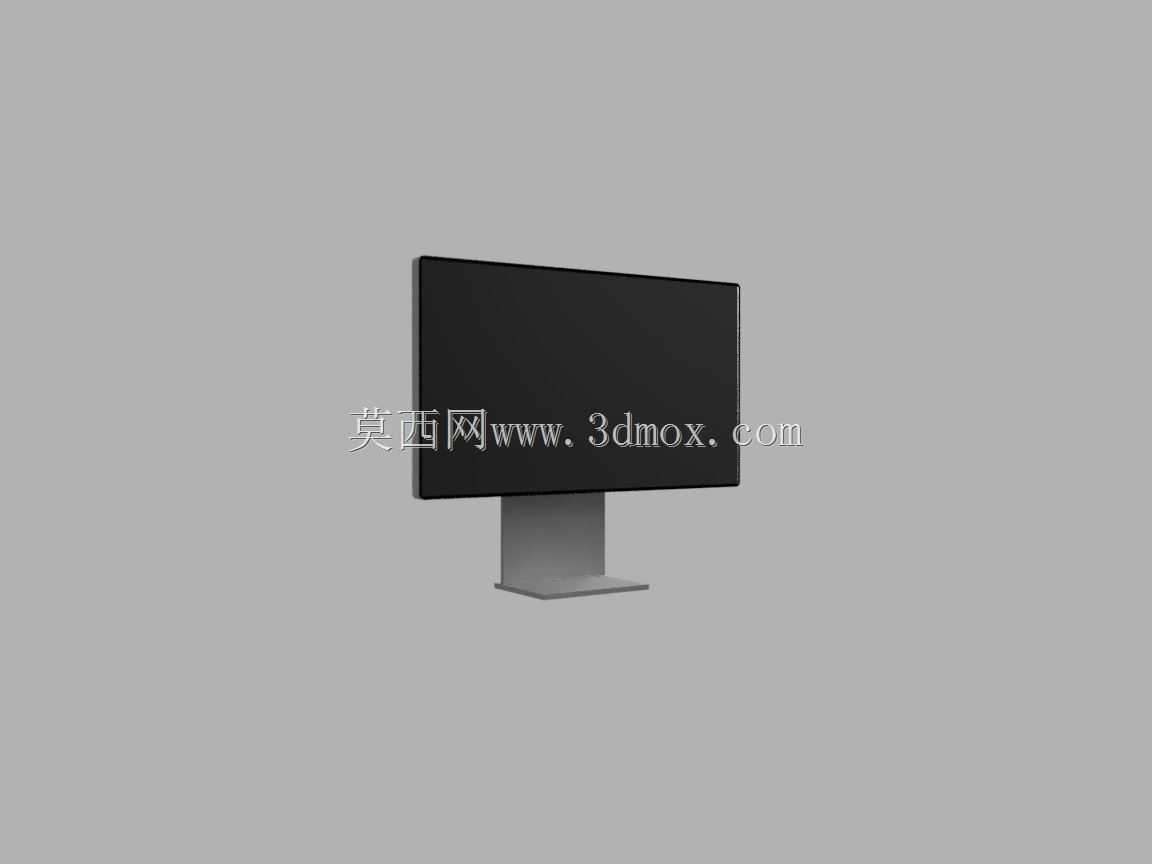

高精度Pro Display XDR专业显示器外观结构

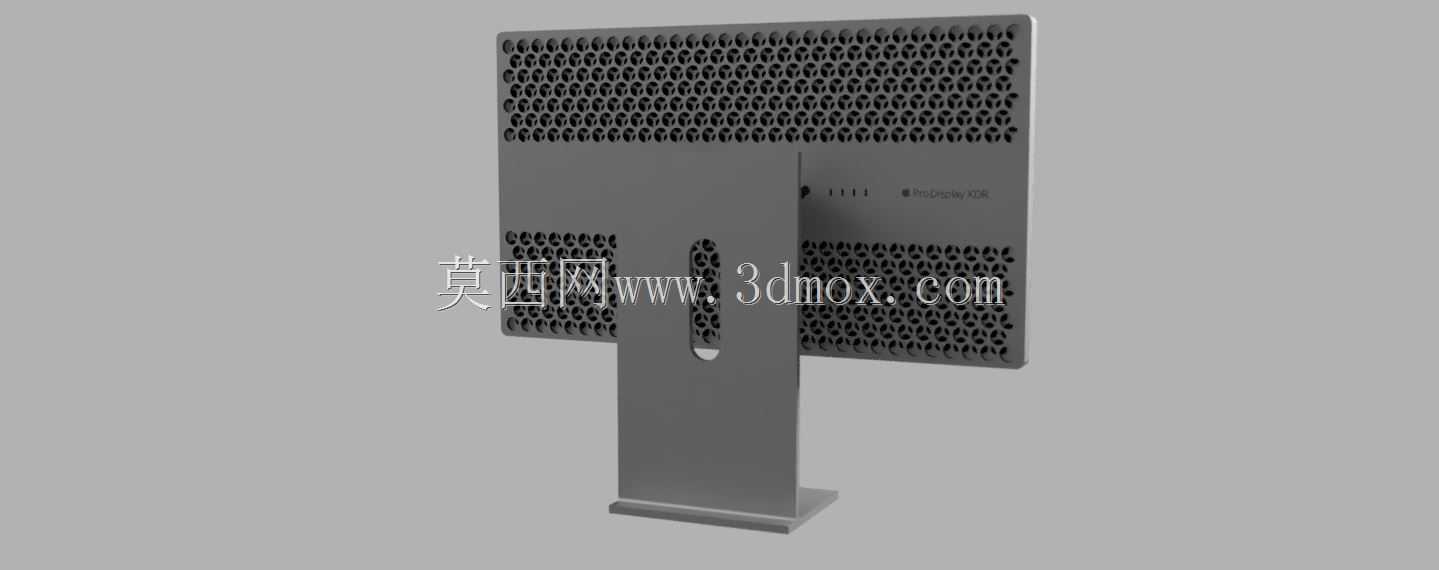

这款专业级显示设备的三维结构还原，覆盖了从背部散热架构到支撑底座的全细节特征，可直接用于影视后期工作室工位布局仿真、办公场景可视化搭建、数码产品展厅效果预演等多个实际工程场景。在专业影视调色、三维设计审校、印刷样张比对这类对色准要求极高的工作场景中，这类高规格专业显示器是核心生产工具，建模时优先还原了背部全域点阵式散热开孔的排布规律，这类开孔并非装饰性结构，每一组孔位的疏密都对应内部背光模组、驱动板卡的发热区域分布，建模时严格按照实际散热流道的走向匹配孔位密度，避免后期做热仿真验证时出现结构偏差。支撑立柱部分采用一体化铝合金成型的结构逻辑，立柱中部的长圆形开孔是走线通道，可将电源线、视频传输线从立柱内部引导至桌面下方，保持工位台面整洁，底座采用低重心矩形配重结构，建模时预留了底座与桌面接触的防滑垫安装位，同时明确了底座的外轮廓边界尺寸，在做多屏拼接工位布局时，可直接通过模型边界计算相邻显示器的最小安装间距，避免出现底座干涉的问题。背部接口区域的结构做了等比例还原，接口凹槽的深度、相邻接口的间距都匹配实际线材插拔的操作空间，在做工位弱电布线规划时，可直接依托模型模拟线材弯曲半径，确认布线方案不会出现线材过度弯折导致信号衰减的问题。整机的厚度控制、屏幕边框的窄边结构也做了精准还原，屏幕显示面与背部散热面的平行度公差在模型中做了对应约束，可用于产品外观评审、周边配套支架的适配设计，比如第三方壁挂支架、显示器摇臂的安装孔位匹配，都可以直接依托该模型做干涉检查，不需要额外反复测量实物尺寸。在做办公家具配套设计时，比如定制工作台的显示器凹槽预留、升降桌的承重分布计算，也可以通过该模型的重心位置、支撑接触面积参数，确认台面结构的承重冗余是否满足要求，避免出现台面形变的问题。
