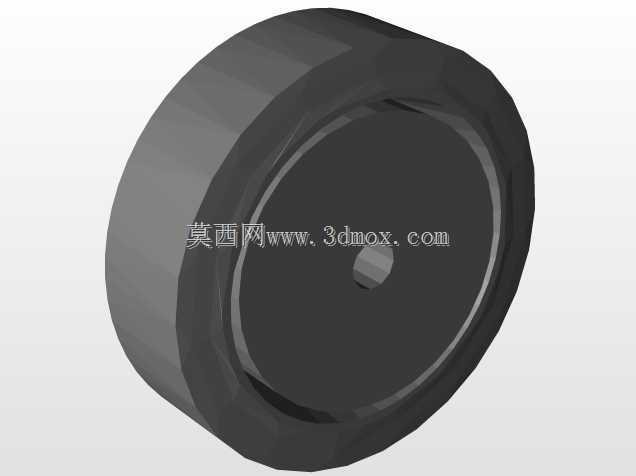

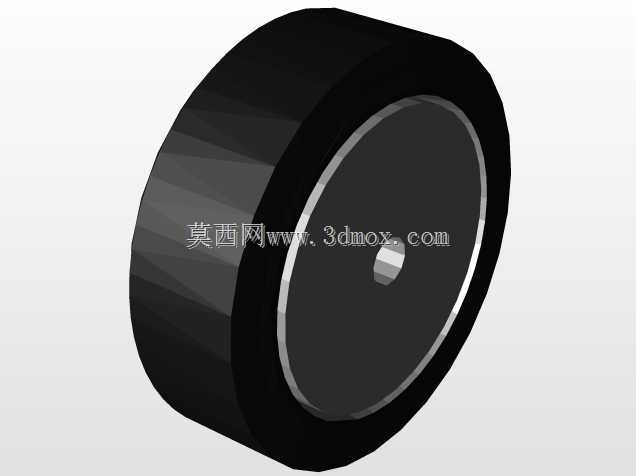

带轮毂实心橡胶行走轮结构设计

　　这款行走轮的结构设计，首先要匹配轻型输送设备、小型移动工装、AGV辅助承载台这类低速行走场景的使用需求，轮体采用实心橡胶材质，避免充气轮在车间地面存在金属切屑、尖锐焊渣工况下的爆胎、漏气风险，同时橡胶材质的邵氏硬度控制在65-70A区间，既能在环氧地坪、水泥地面行走时提供足够的摩擦力，防止启动、制动阶段出现打滑偏移，也能缓冲地面微小凸起带来的振动，避免轮体上方承载的精密工装、待加工工件出现磕碰移位。

　　设计阶段首先确定安装边界，轮体中心的安装轴孔采用带定位扁位的结构，和配套的固定轴配合时不需要额外打定位销，就能限制轮体和轴之间的相对转动，轴孔直径适配常规轻型设备的12mm、15mm光轴安装需求，轮毂部分采用内嵌式金属衬套结构，衬套和橡胶轮体之间通过模压硫化结合，避免长期承重后橡胶和金属轮毂出现脱层分离。轮缘部分做了1.5mm的圆角过渡，没有尖锐棱角，防止安装过程中划伤操作人员，也能避免轮体蹭到设备侧方的钣金支架时出现橡胶层异常磨损。

　　从实际使用场景出发，这款轮体的宽度设计为30mm，在额定承载150kg的工况下，轮面和地面的接触压强控制在0.4MPa以内，不会在环氧地坪上留下压痕，也不会因为接触面积过大导致转向阻力过高。轮毂外侧的挡边高出橡胶轮面2mm，当轮体行走至轨道边缘、地面沟槽位置时，金属挡边可以先接触限位面，避免橡胶轮体被硬边切割破损。轮体的回转同轴度控制在0.1mm以内，高速转动（最高线速度1.2m/s）时不会出现明显偏摆，适配车间内常见的轻型输送带驱动轮、从动轮的安装精度要求，不需要额外做动平衡校正就能满足使用需求。

　　建模过程中特意将橡胶轮体的外圆做了微小的中鼓设计，中间位置比两端直径大0.2mm，这样轮体承重后接触地面的部分刚好是轮面中间区域，不会出现轮缘两端偏磨的情况，延长实际使用寿命。金属轮毂的安装端面做了沉孔设计，固定轴的轴端挡圈可以完全沉入沉孔内，不会突出轮毂端面，避免安装后和设备支架产生摩擦干涉。整个轮体的结构没有复杂的异形曲面，橡胶部分可以直接通过模压工艺批量生产，金属轮毂采用普通圆钢车削加工即可，不需要开复杂的压铸模具，加工成本可控，适配中小批量设备改装、工装制作的采购需求。

　　在设备选型匹配时，这款轮体既可以作为从动轮搭配无动力滚筒线使用，也可以在轮毂上加装同步带轮，作为驱动轮使用，安装时只需要保证两侧支架的安装孔同轴度误差不超过0.2mm，就能保证轮体转动顺畅，不会出现卡滞。针对有一定耐腐蚀需求的场景，金属轮毂部分可以更换为不锈钢材质，橡胶部分更换为丁腈橡胶，就能适配有少量切削液、机油滴落的机加工车间使用场景，不会出现橡胶溶胀、轮毂锈蚀的问题。轮体的整体重量控制在0.3kg以内，单人即可完成安装更换，不需要额外的吊装辅助工具，日常维护只需要定期清理轮面缠绕的铁屑、线头即可，不需要额外加注润滑脂，金属衬套内部自带自润滑含油层，长期免维护使用也不会出现轴孔磨损松旷的问题。
