嵌入式智能调光控制模块结构设计

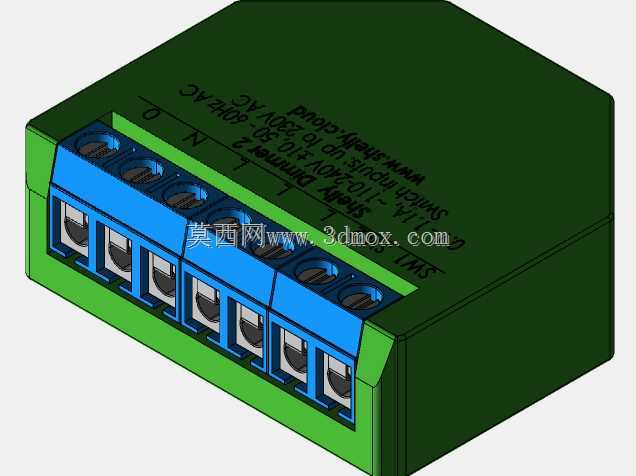

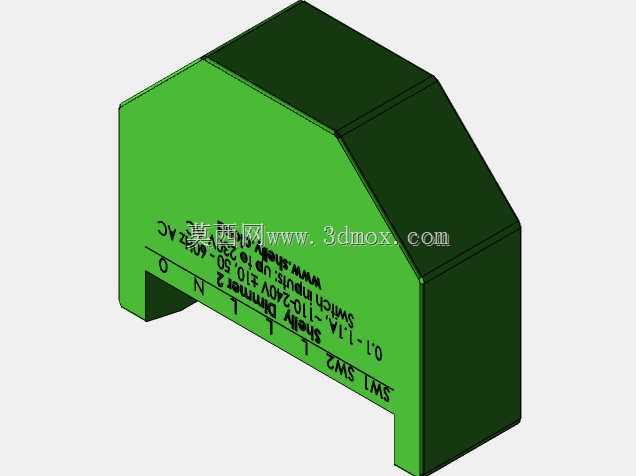

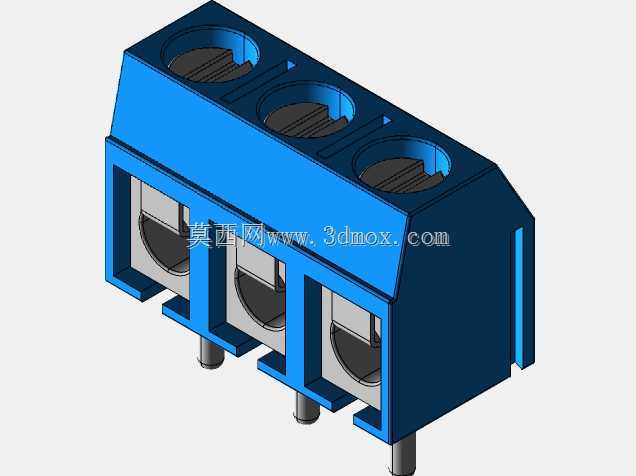

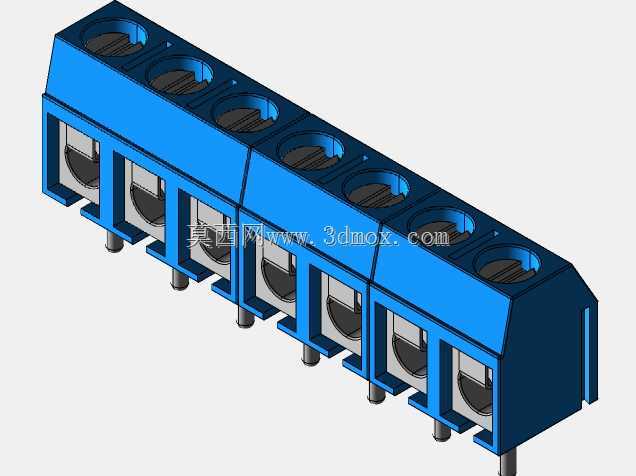

　　在民用建筑照明改造、存量住宅智能化升级的项目里，经常会遇到早期布线未预留中性线的场景，这类场景下常规智能开关无法正常取电工作，这款嵌入式调光模块正是针对这类痛点开发的适配型硬件。从结构设计来看，整体采用紧凑型方壳布局，外壳主体选用深绿色阻燃工程塑料材质，兼顾绝缘性能与结构强度，能够满足暗装接线盒内的密闭安装环境要求，外壳表面丝印清晰标注了各接线端口的定义、输入电压范围参数，现场接线时无需额外查阅说明书即可快速完成端口对应，降低施工出错概率。接线端采用蓝色快接端子排设计，端子排与壳体做了嵌合式限位固定，每一路接线位都对应独立的金属压线弹片，单孔可适配1.5-2.5平方毫米的铜芯照明线，接线时无需额外压接端子，

　　直接剥线插入即可完成可靠连接，大幅提升现场布线的施工效率。端子排的排布按照强电输入、负载输出的顺序做了分区，火线进线、零线进线、两路调光输出端口依次排列，端口间距满足电气安全爬电距离要求，避免相邻端口因积尘、受潮引发的短路风险。模块的安装边界完全适配标准86型暗装底盒的内部空间，壳体厚度控制在常规开关模块的尺寸范围内，安装完成后可完全隐藏在墙面开关面板后方，不会额外占用墙面可视空间，适配存量住宅的无中性线改造场景，无需重新凿墙布线即可完成智能调光功能的升级。功能层面，这款模块支持卤素灯、可调光LED光源、铁磁变压器类负载的调光控制，内置的调光电路做了兼容性调校，针对不同类型负载的启动特性做了匹配，避免低亮度下灯光闪烁、

　　负载启动冲击损坏电路的问题。集成的Wi-Fi通讯模块内置在壳体内部，天线位置做了结构避让，确保金属暗盒内的无线信号传输稳定性，无需额外布置通讯线即可接入智能家居系统，实现远程调光、定时开关、场景联动等智能控制功能。结构设计过程中，充分考虑了暗装环境的散热需求，壳体侧面预留了细微的对流散热缝隙，模块工作时产生的热量可通过缝隙与底盒内的空气形成对流，避免密闭空间内热量累积导致的元器件寿命衰减。壳体的上下盖采用卡扣式装配结构，生产组装时无需额外打螺丝，装配效率更高，同时卡扣的咬合力做了针对性调校，后期维护拆解时也不会轻易出现壳体断裂的问题。接线端子的金属部件选用锡磷青铜材质，兼顾导电性能与弹性，多次插拔接线后仍能保持可靠的压线力度，

　　避免长期使用后出现接线松动、接触不良引发的打火隐患。针对现场施工的常见问题，壳体的棱角处都做了圆角过渡处理，安装过程中不会划伤施工人员的手部，也不会刮损导线的绝缘层。模块的整体重量控制在轻量化范围内，安装后不会对暗装底盒的固定结构造成额外负载，适配各类老旧底盒的安装承重要求。在实际项目应用中，这类模块既可以单路独立控制单个照明回路，也可以多模块组合实现多区域灯光的统一调光管理，适配家装智能化改造、小型商业空间照明调光、酒店客房灯光控制等多类场景，无需对原有布线做大规模改动，即可完成传统照明向智能可调光系统的升级。
