微型燃气轮机七叶涡轮结构设计

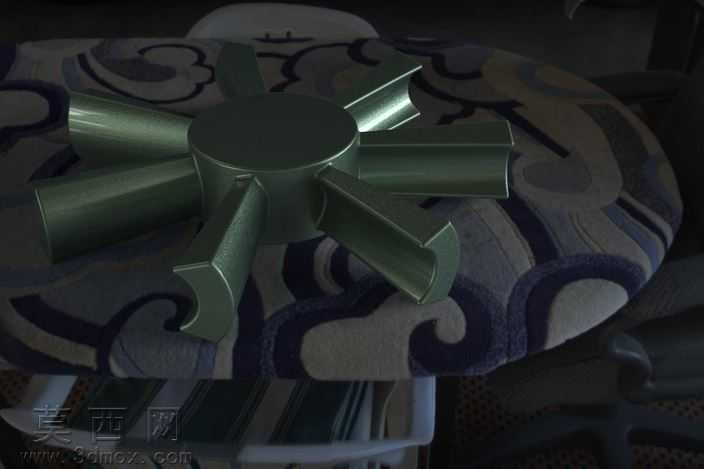

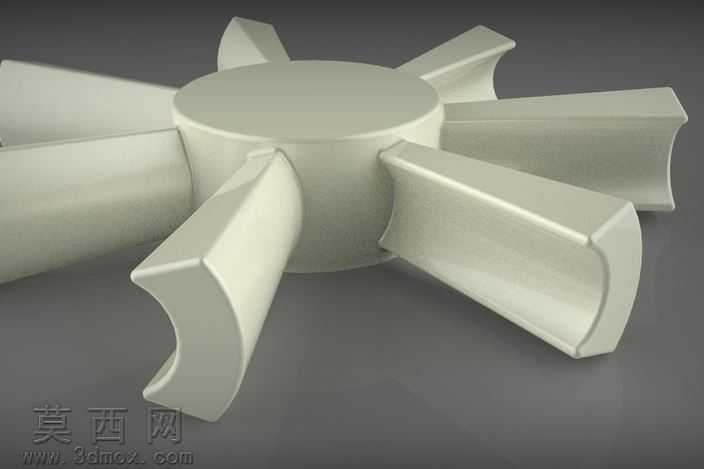

本作品为微型燃气轮机配套的涡轮叶轮三维建模成果，建模过程围绕动力部件的气动外形需求展开，首先确定涡轮的核心轮毂为圆柱基体结构，作为整个叶轮的承载核心，轮毂直径设定为50毫米，整体叶轮外轮廓直径控制在100毫米区间，适配微型燃机的紧凑安装空间需求。建模阶段优先完成轮毂基体的实体搭建，随后围绕轮毂周向均匀排布七片曲面叶片，叶片造型未采用简单直棱拉伸方案，而是通过圆弧曲面构建叶型的工作面与背面，还原涡轮叶片在气流冲击下的受力曲面形态，每片叶片的叶根与轮毂做平滑过渡处理，避免应力集中问题，叶身从根部到顶部保持均匀的壁厚过渡，叶尖位置做圆弧收边处理，既符合气动设计的流线要求，也兼顾了后续加工的工艺可行性。由于初始需求未明确配套轴径参数，建模时预留了轮毂中心的轴孔设计空间，可根据实际装配需求补充轴孔、键槽等连接结构。材质渲染阶段选用哑光金属质感的浅灰白色材质，模拟高温合金加工后的零件表面状态，渲染时采用柔和的侧方打光方案，清晰呈现叶片曲面的弧度变化、轮毂与叶片的衔接细节，整体模型无多余的装饰性结构，所有几何特征均服务于涡轮的动力传递功能。设计过程中充分考虑微型涡轮的小尺寸特性，叶片数量选择七叶的排布方案，兼顾气动效率与小尺寸下的结构强度，每片叶片的曲面弧度经过反复调整，确保相邻叶片之间的流道均匀顺滑，气流可以顺畅通过叶道完成能量转换，模型同时适配多类三维设计软件的编辑需求，可直接用于后续的气动仿真、结构强度校核或者3D打印验证环节，为微型燃气轮机的动力端设计提供精准的三维数模支撑。
