花型焊接螺旋弹簧三维结构设计

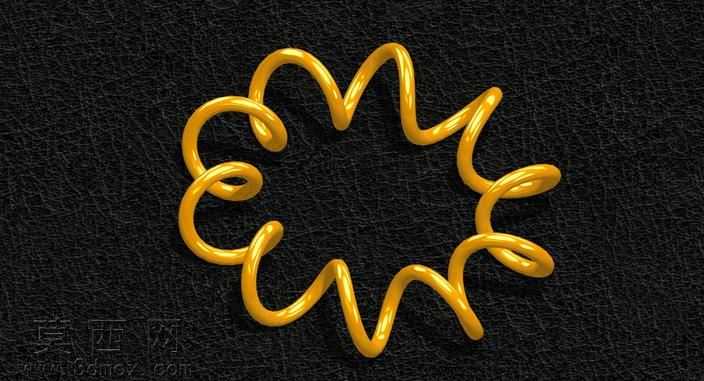

本作品为异形花型焊接螺旋弹簧的三维参数化建模成果，建模阶段采用Pro/Engineer Wildfire平台完成全流程结构搭建，首先基于弹簧的花型轮廓需求绘制中心闭合基准曲线，将常规螺旋弹簧的直螺旋引导线替换为沿花型轮廓排布的多段弧形螺旋路径，每段弧形螺旋线对应一个花瓣状的弹性单元，各单元的螺距、簧丝直径参数保持统一，确保整体弹性性能均匀。建模过程中先绘制等直径簧丝的圆形截面，通过可变截面扫描命令沿预设的花型螺旋引导线生成连续的簧丝主体，针对簧丝首尾衔接的位置，采用焊接结构的实体化处理方式，将对接端面做贴合熔接的实体建模，模拟实际焊接工艺后的无间隙衔接状态，避免出现结构断点影响力学性能的模拟准确性。材质渲染阶段选用金属弹簧钢材质，调整材质参数为高反射率、低粗糙度的银灰色金属质感，添加细微的金属拉丝纹理模拟实际弹簧加工后的表面状态，渲染背景采用纯黑色突出弹簧的轮廓结构，通过三点布光方式分别设置主光源、补光与轮廓光，让簧丝的曲面弧度、螺旋弯折结构清晰呈现，避免金属表面出现过曝或暗部死黑的问题，完整展示花型弹簧的特殊轮廓形态。结构设计上，该弹簧区别于常规圆柱螺旋弹簧，采用闭合花型的环形排布结构，每个花瓣状的螺旋单元均可提供独立的弹性形变空间，焊接衔接位置做了圆角过渡处理，消除应力集中隐患，整体结构可在受压时沿周向均匀分散载荷，适用于特定空间内的环形弹性支撑场景。设计思路围绕特殊安装空间的弹性需求展开，摒弃常规弹簧的圆柱、圆锥形态，采用仿生花型的闭合轮廓，在有限的环形安装区域内最大化布置弹性螺旋单元，同时通过焊接工艺实现簧丝的闭合固定，无需额外的端部固定结构即可完成自身的形态定位，建模过程中反复调整每段螺旋弧的曲率半径与螺距参数，确保相邻螺旋单元之间预留足够的形变间隙，避免受压时出现簧丝干涉问题，最终完成的模型可直接导入工程分析软件进行力学性能模拟，也可用于加工生产前的结构验证与装配干涉检查。
